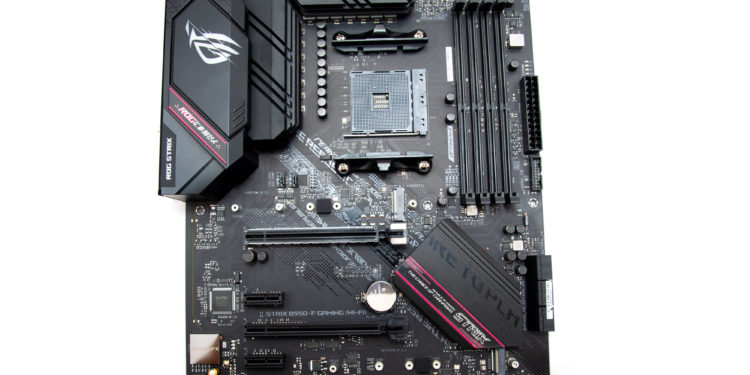

Por estos días hemos tenido la posibilidad de analizar la placa madre ROG STRIX B550-F GAMING (WI-FI) de ASUS Republic of Gamers, una placada madre dirigida para la plataforma AMD Ryzen de 3ra Generación con arquitectura Zen 2 y Zen 3, y que nos entregará calidad, rendimiento y personalización, para obtener el máximo provecho a nuestros componentes.
Entre las características principales a destacar de esta placa madre tenemos el soporte para memorias RAM de hasta 4600 Mhz, con un total de 128 GB DDR4 que podremos integrar sin problemas a nuestra computadora, junto a la tecnología PCIe 4.0, la que nos ofrecerá grandes velocidades a nuestras unidades de almacenamiento SSD M.2 y ancho de banda a nuestra GPU.
En conectividad, esta placa cuenta con la integración de la tecnología WiFi 6 (802.11 ax), la que nos ofrecerá aprovechar de mejor manera nuestra conectividad hacia nuestros proveedores de internet por medio de WiFi, como también su puerto Ethernet con soporte de velocidades de hasta 2.5 Gb.
Respecto a la estética, la ROG STRIX B550-F GAMING (WI-FI) es una belleza sencilla en comparación a otras entregas de la línea ROG, pero que de todas formas no pasará desapercibida y es que es algo que nos tiene acostumbrado la línea ROG Strix de ASUS, en que podemos apreciar detalles de la marca con iluminación RGB, compatible con la tecnología AURA Sync.
Pero antes de continuar hablando en profundidad de la placa madre ROG STRIX B550-F GAMING (WI-FI), conozcamos sus especificaciones:
Socket | AMD AM4 |
Chipset | AMD B550 |
Procesadores Compatible | Procesadores AMD Ryzen de 3.ª generación. Futuros procesadores AMD Ryzen con la arquitectura “Zen 3” |
Memoria RAM | 4x DIMM con un máximo de 128 Gb Dual Channel. Velocidades máxima de 4600 Mhz. |
Soporte de GPU | Compatible con 3-way AMD Crossfire |
Slot de expansión | 1x PCIe 4.0 x16 (CPU) 1x PCIe 3.0 x16 (Chipset) 3x PCIe 3.0 x1 (Chipset) |
Almacenamiento | 6x SATA III 6 Gbps 2x M.2 |
Otras Características | |
Formato | ATX |
Unboxing
La ROG STRIX B550-F GAMING (WI-FI) viene en una llamativa caja de cartón grueso, en la que podemos observar en su parte frontal de las principales tecnologías y características que cuenta esta placa madre, junto a lo que es una imagen de referencia del producto y su modelo. En la parte de atrás, encontraremos con mayor detalle las características del producto, entre otras informaciones relevante.
Una vez abierta la caja, nos encontraremos en su interior con la placa madre ROG STRIX B550-F GAMING (WI-FI), la que se encuentra protegida dentro de una bolsa de plástico antiestática y acolchada dentro de la caja de cartón. Debajo de la placa, encontraremos una serie de accesorios, los cuales graficamos a continuación.
El bundle se encuentra conformado por los siguientes elementos:
- Placa Madre ROG STRIX B550-F GAMING (WI-FI)
- Manual del Usuario
- 3 x Cable SATA
- Stickers ROG Strix y tarjeta de agradecimiento.
- 7 x Bridas de plástico
- Cable de extensión para tiras led RGB (4 pines)
- Antena WiFi Externa
- Tornillos para SSD M.2
Diseño y Características
El diseño que nos propone la línea ROG Strix para su placa madre B550-F GAMING (WI-FI) continúa dominando los colores oscuros, en el que podremos ver una serie de detalles con profundidad, aprovechando los espacios de los distintos disipadores. El diseño es acompañado con unas líneas rosadas, y donde también podremos encontrar el reconocido logotipo de Republic of Gamers, el que se ilumina con RGB una vez que prendemos nuestro equipo, y que es configurable gracias a la integración de AURA Sync
En lo que respecta a refrigeración, la ROG STRIX B550-F GAMING (WI-FI) cuenta con dos bloques de disipadores pasivo en la parte superior, los que mantendrán controlada las temperaturas del VRM de 14 fases. El diseño aleteado de estos disipadores proporcionará un flujo de aire constante, el que permitirá un mejor control y así mantener a raya la temperatura de estos componentes.
En la parte inferior de la placa nos encontraremos con un total de tres disipadores, en donde dos de estos son los disipadores para las unidades de almacenamiento SSD M.2, los cuales son fabricados en aluminio. El último disipador es el que protege el chipset de la placa madre.
VRM y fases de alimentación
Sobre la alimentación de la ROG STRIX B550-F GAMING (WI-FI), esta cuenta con una configuración de 14 fases, las cuales 12 son destinada para el Vcore (Voltaje del núcleo de la CPU) y otras 2 para el SoC (System on a Chip).
La energía hacia estos componentes es suministrada por un conector de 8 pines fabricado con pines ProCool Power.
Socket, chipset y soporte de memoria RAM
Llegando al punto del socket soportado y del chipset integrado en la ROG STRIX B550-F GAMING (WI-FI), destacamos que el socket de esta placa madre es AM4, el que está acompañado por el nuevo chipset lanzado durante el pasado mes de mayo del 2020, nos referimos al B550, el que nos ofrece compatibilidad con los procesadores basados en la microarquitectura Zen 2 y Zen 3, siendo los procesadores AMD Ryzen 3000 Zen 2, AMD Ryzen 4000 Zen 3 y APU AMD Ryzen 4000 Zen 2 con gráficos integrados Radeon. Destacamos que el chipset B550 no soporta procesadores Zen y Zen+, incluidas las APU.
Entre las características principales del chipset AMD B550 tenemos un total de 20 carriles PCIe 4.0, los cuales nos permitirá utilizar hasta diez carriles PCIe 3.0 en el caso de ser necesario, y dispondremos de hasta seis puertos USB 3.2 Gen 2, hasta dos puertos USB 3.2 Gen 1, hasta seis puertos USB 2.0 y hasta ocho puertos SATA – Queda a criterio de cada fabricante la distribución y utilización de estos puertos -. Otras de las novedades del chipset AMD B550 es que nos permitirá utilizar unidades de almacenamiento SSD M.2 Gen4.
En el apartado de soporte de memoria RAM, la ROG STRIX B550-F GAMING (WI-FI) cuenta con 4 ranuras que nos permitirán conectar hasta un máximo de 128 GB DDR4. Estas ranuras cuentan con el soporte Dual Channel, tecnológica OptiMem II y soporta memorias ECC Mode. Las velocidades soportadas para procesadores AMD Ryzen de tercera generación tenemos hasta 4600+ Mhz y para APU de tercera generación hasta 5100+ Mhz.
Almacenamiento y ranuras PCIe
En temas de almacenamiento, la ROG STRIX B550-F GAMING (WI-FI) nos ofrece la posibilidad de conectar 6 unidades de almacenamiento vía SATA con velocidades de hasta 6Gb/s, siendo de esta manera puerto SATA III. Por otro lado, también contaremos con dos ranuras para unidades de almacenamiento M.2 PCIe x4, los cuales nos permitirán conectar unidades hasta el formato 22110.
Como siempre, para sacar un máximo provecho de los componentes de nuestro PC conectados a través de PCIe, ASUS nos destaca lo siguiente:
- El puerto M.2_1 está conectado directamente a los 4 carriles PCIe de la CPU, lo que significa que no comparte bus con nadie más, y nos permitirá obtener mayor rendimiento en temas de velocidad.
- El puerto M.2_2, el que se encuentra ubicado abajo del chipset, está conectado a 4 de sus carriles, lo que significa que opera bajo PCIe 3.0, y comparte bus con el puerto SATA6G_5 y 6, por lo que si utilizamos dicho puerto para conectar un segundo M.2, el puerto SATA 5 y 6 quedarán inhabilitados.
Refiriéndonos a los puertos PCIe, la ROG STRIX B550-F GAMING (WI-FI) cuenta con 6 puertos PCIe, de los cuales 2 son de formato completo, y uno de esto cuenta con reforzamiento de chapa de acero exterior, permitiéndonos conectar tarjetas de vídeo de gran tamaño sin la preocupación de doblar o dañar el puerto debido al peso. El segundo puerto PCIe no cuenta con reforzamiento. El resto de los puertos PCIe son de formato X1.
- La primera ranura PCIEX16_1 de formato competo está conectada a los 16 carriles de la CPU. Lo que significa que podrá funcionar en modo 4.0 siempre y cuando el CPU lo soporte.
- La segunda ranura PCIEX16_2 de formato completo está conectado a los 4 carriles del chipset, así que funcionará como máximo a PCIe 3.0 x4. Adicionalmente, la ranura PCIEX16_2 comparte ancho de banda con la ranura PCIEX1_1, PCIEX1_2 y PCIEX1_3. Cuando la ranura PCIEX16_2 opera en modalidad x4, la ranura PCIEX1_1, PCIEX1_2 y PCIEX1_3 quedan inhabilitadas.
- La segunda ranura PCIEX16_2 operará en modalidad X1 si el puerto PCIEX1_1, PCIEX1_2 o PCIEX1_3 se encuentran ocupados.
Cabe destacar que la ROG STRIX B550-F GAMING (WI-FI) permite la utilización de dos tarjetas de vídeo por medio de la tecnología CrossFireX, pero no permitirá la conexión de dos tarjetas de vídeo NVIDIA.
Conectividad de red y tarjeta de sonido:
Revisando en detalles la conectividad a la red de la ROG STRIX B550-F GAMING (WI-FI), esta cuenta con un chipset Intel I225-V, el que nos proporcionará un ancho de banda máximo de 2.5 Gigabits por segundo, el que también incluye tecnología ASUS LANGuard.
También cuenta con un chipset Intel Wi-Fi 6 AX200, para así poder conectarnos inalámbricamente a la red sin la necesidad de cables. Este chip de 2×2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) soporta doble banda, lo que quiere decir que es compatible con router de 2.4 y 5 Ghz, permitiéndonos también la compatibilidad con los canales de transferencia HT20, HT40, HT80 y HT160, en donde este último nos permitirá velocidades de hasta 2,4 Gbps en 5 GHz y más de 500 Mbps en 2,4 GHz. Por último, también trae integrado Bluetooth v5.1.
Ya abarcando el apartado de audio, la ROG STRIX B550-F GAMING (WI-FI) trae consigo el CODEC SupremeFX 7.1 S1220A. Este CODEC nos permitirá configuraciones de audio 7.1, esto gracias a sus 8 canales de audios, y donde también incluye tecnología dual para el amplificador operacional, sensor de impedancia para salida de auriculares delanteros y traseros, detección de conector, transmisión múltiple, reasignación de conector del panel frontal, y por último, una sensibilidad máxima de 120 db de salida estéreo y 113 db SNR en lo que es grabación.
Pero no es todo respecto al apartado de audio, también contamos con tecnología DTS Sound Unbound, tecnología de condensadores japoneses y que entre sus funcionalidades más destacable es la cancelación de ruido del micrófono por IA (AI Noise Cancelling Microphone).
Puertos traseros y conexiones internas:
En lo que refiere a conectividad, la ROG STRIX B550-F GAMING (WI-FI) cuenta en su parte trasera con los siguientes puertos:
- 2 x Puertos USB 2.0
- 4 x Puertos USB 3.2 Gen 1
- 1 x USB 3.2 Gen 2 Type-A
- 1 x USB 3.2 Gen 2 Type-C
- 1 x Puerto Ethernet Intel I225- V de 2.5Gb
- 1 x Puerto DisplayPort 1.2
- 1 x Puerto HDMI 2.1 (Soporte 4K 60 Hz)
- Intel WiFi 6 AX200
- 1 x Salida Optical S/PDIF
- 5 x Puerto de Audi Jack
De esta forma, contaremos con 8 puertos USB para conectar diferentes periféricos y memorias de almacenamiento a nuestro equipo. Los puertos USB 3.2 Tipo-A y Tipo-C nos permitirán conectar una diversa cantidad de equipos actuales, ofreciendo de esta manera manejar altas velocidades de transferencia. Otro punto a favor es que si en el caso de no contar con un cable Ethernet, podremos conectar su antena WiFi directamente a la placa madre, y conectarnos a nuestra red sin problema. Por último, el puerto HDMI nos permitirá usar la tarjeta gráfica interna del procesado, y de esta forma ofrecernos una resolución con soporte a Full 4K (4096×2160px) a 60 Hz.
Los puertos internos que cuenta la ROG STRIX B550-F GAMING (WI-FI) nos permitirá conectar:
- 6 x Conectores para ventiladores de 4 pines (5 para ventiladores y 1 para bomba de agua).
- 1 x Conector para USB 3.2 Gen 1
- 2 x Conector para USB 2.0
- 1 x Conector de 3 pines 5VDG para tiras LED Direccionables
- 2 x Conectores de 4 pines 12VBRG para tiras LED RGB
- Jumper de Clear CMOS
- Conectores Front Panel Audio AAFP
- Conectores Panel
- Cabecera para sensor de temperatura
Sistema de Pruebas:
Luego de la profunda revisión de la ROG STRIX B550-F GAMING (WI-FI), ahora nos toca probar el rendimiento que nos ofrece esta placa madre instalando algunos de los componentes requeridos, siendo estos los siguientes:
Procesador | AMD Ryzen 7 3800XT |
Placa Madre | ROG STRIX B550-F GAMING (WI-FI) |
Memoria | 16 GB HyperX – HX429C15PB3AK2/16 |
Disipador | Xigmatek WINDPOWER PRO ARGB |
Almacenamiento | Kingston SSDNow KC300 |
Tarjeta Gráfica | NVIDIA GeForce RTX 2080 TI |
Fuente de Poder | Thermaltake Toughpower Grand 850W Gold |
BIOS
En el vistazo a las BIOS, nos encontraremos con la ya acostumbrada interfaz provista por ASUS, la que viste los colores típicos de ROG y que dispondremos de dos vista, una sencilla para los no muy experimentados en configuración y que nos brindará una visualización de las configuración más esenciales y por otro lado, tendremos una vista avanzada, la que nos permitirá configurar diversos parámetros para de esta forma lograr un mejor rendimiento o poder configurar una configuración personalizada en base a nuestros componentes.
De igual forma, en el modo avanzado y sencillo, nos permitirá opciones de overclocking, en donde en la modalidad avanzada dispondremos de muchas más opciones. Cabe recordar de todos modos, que, si no estás muy familiarizado con la configuración de BIOS, les recomendamos no tocar, ya que esto puede ocasionar algún daño a nuestro hardware.
Pruebas de Experiencia:
Para poder ver el rendimiento que podemos lograr con la ROG STRIX B550-F GAMING (WI-FI), junto a otros componentes, hemos realizado una serie de pruebas sintéticas, las cuales van de diversos videojuegos a pruebas con software como CrystalDisk, 3DMark, PCMark 10, entre otros softwares, pero antes de compartirles el resultado logrado con cada software, a continuación los dejamos con una vista previa de la configuración del equipo.
RESULTADOS EN PRUEBAS AL SSD SATA:
Para las pruebas de velocidad del SSD Sata, hemos utilizado el software Crystaldisk Mark, para obtener las velocidades de escritura y lectura, cabe destacar que el rendimiento depende tanto de la unidad SSD, puerto SATA de la placa madre como también del cable SATA que utilicemos, y en donde los resultados los compartimos a continuación:
PRUEBA DE RENDIMIENTO EN VIDEOJUEGOS:
También hemos realizado una serie de pruebas basada en los FPS que nos puede entregar los componentes mencionados en diferentes videojuegos, en donde para esto hemos evaluado en base a populares videojuegos como lo son Call of Duty: Modern Warfare y Counter-Strike: Global Offensive, como también algunos títulos exigentes y recientes como lo son Gear Tactics y Metro Exodus.
Para estas pruebas, cabe destacar que hemos utilizado la configuración de gráficos más alta disponible en cada título, y donde hemos destacado los FPS mínimo, máximo y promedio que podemos lograr con los componente y configuración del equipo. Cabe destacar que entre menos resolución y calidad grafica que configuremos cada título, más FPS nos rendirá y de esta manera una mejor experiencia nos entregará. También destaco que obtener FPS promedio por sobre los 60 FPS ya se considera como un resultado excelente.
A continuación les comparto la tabla de resultado en base a resolución:
RESULTADOS EN PRUEBAS CON RESOLUCIÓN 1920×1080 Y EN LA CALIDAD MÁS ALTA (Full HD).
Videojuego | FPS Mínimo | FPS Máximo | FPS Promedio |
Call of Duty: Modern Warfare | 103.8 | 209.7 | 159.8 |
Gear Tactics | |||
Counter-Strike: Global Offensive | 122.3 | 993.3 | 508.6 |
Final Fantasy XV | 73.4 | 244.8 | 127.6 |
Metro Exodus | 61.8 | 185.5 | 93.5 |
RESULTADOS EN PRUEBAS CON RESOLUCIÓN 2560×1440 Y EN LA CALIDAD MÁS ALTA (2K).
Videojuego | FPS Mínimo | FPS Máximo | FPS Promedio |
Call of Duty: Modern Warfare | 95.7 | 171.8 | 130.4 |
Gear Tactics | 79.6 | 114.7 | 103.6 |
Counter-Strike: Global Offensive | 72.8 | 573.8 | 396.7 |
Final Fantasy XV | 62.9 | 149.1 | 101.5 |
Metro Exodus | 58.6 | 112.0 | 82.2 |
Conclusión:
La placa madre ROG STRIX B550-F GAMING (WI-FI) es un producto de calidad para aquellas personas que buscan armar su computadora basada en procesadores AMD Ryzen Zen 2 y Zen 3, y en donde en este modelo también encontraremos el chipset B550, el que destacamos es el más reciente estrenado por AMD, el que podremos aprovechar algunas novedades como lo es la utilización de SSD Gen 4 y el PCIe 4.0.
Otras de las características que recibimos alegremente es que nos ofrece la capacidad de poder instalar 2 SSD M.2, algo esencial para poder instalar dos unidades de 500 GB y así lograr obtener 1 TB de almacenamiento en unidades que gozan de velocidades de transferencia y escritura superiores a una unidad SATA. Adicionalmente contaremos con 2 PCIe de tamaño completo y otras 3 PCIe X1, los que nos permitirá conectar una gran cantidad de tarjetas de expansión a nuestro equipo.
En lo que respecta a diseño, si bien no sobresale a comparación de otros modelos ROG Strix, pues goza de una simpleza de diseño que será más que suficiente para no perder el estilo en comparación a otros componentes, y como no puede faltar, también cuenta con iluminación RGB en lo que es el logotipo de ROG.
En temas de conectividad, podremos encontrar una gran variedad de puertos USB de distintas generaciones, los que nos brindará la posibilidad de conectar diversas unidades externas o periféricos a nuestra computadora. Sumado a que ya cuenta internamente una antena WiFi, la que es compatible con la tecnología WiFi 6, como también la capacidad de conectar dispositivos mediante Bluetooth.
Finalmente, en temas de precio, la ROG STRIX B550-F GAMING (WI-FI) la podremos encontrar en el mercado chileno a un valor de $265.880 pesos, mientras que en el mercado internacional la podremos encontrar a un valor de $204.99 sin considerar el despacho, el que finalmente le aumentará un poco más su valor. Pero para las prestaciones que ofrece, precio y calidad, sumado al rendimiento que pudimos obtener, concluimos que es un excelente valor y que se equipara a la gran mayoría de valores ofrecidos por otros fabricantes.
En conclusión
ROG STRIX B550-F GAMING (WI-FI)
Si estas pensando en armar tu próxima computadora con procesadores AMD Ryzen, y buscas una placa madre que te ofrezca la compatibilidad con la actual generación y futura, entonces la ROG STRIX B550-F GAMING (WI-FI) de ASUS será una excelente aliada para lograr este objetivo, y de la cual podremos sacar un máximo provecho tanto en temas de conectividad y rendimiento a nuestros otros componentes.
PROS
- Fabricación con excelente componentes
- Compatibilidad con tecnología WiFi 6
- Disipadores de calidad para VRM, Chipset y M.2
- Configuración sencilla y avanzada en BIOS
- Excelente precio/calidad
CONS
- Diseño sencillo a comparación a otros productos ROG Strix.
