En las últimas semanas ha pasado por nuestro poder la Placa Madre ROG Strix Z690-F Gaming Wifi, una placa compatible con procesadores Intel de 12va generación, gracias al Socket LGA1700 y que incluye el chipset Z690.
Entre sus principales características tenemos la compatibilidad de memorias RAM DDR5, PCIe 5.0, una gran cantidad de puertos M.2 para unidades SSD, WiFi 6E, entre otras tecnologías que iremos detallando durante la review.
Pero antes de revisar a fondo a la placa madre ROG STRIX Z690-F GAMING WIFI, conozcamos su ficha técnica que nos comparte ROG.
Especificaciones Técnicas de la ROG STRIX Z690-F GAMING WIFI
| Socket | LGA1700 |
| Chipset | Z690 |
| Procesadores Compatible | Procesadores Intel Core, Pentium, Gold y Celeron de 12va Generación |
| Memoria RAM | 4x DDR5 DIMM con un máximo de 128 Gb y compatibilidad con Dual Channel. Velocidades máximas de 6400 Mhz (O.C.). Non-ECC Soporte XMP |
| Soporte de GPU | Sin detalles |
| Slot de expansión | 1x PCIe 5.0 x16 (PCIEX16) (CPU) 1x PCIe 3.0 x16 (PCIEX8) (Chipset) 1x PCIe 3.0 x1 (PCIEX4) (Chipset) |
| Almacenamiento | 6x SATA III 6 Gbps 4x M.2 – M2_1: Soporta M.2 de formato 2242/2260/2280/22110 PCIe 4.0 x4 (CPU) – M2_2: 2242/2260/2280 PCIe 4.0 x4 (chipset) – M2_3: 2242/2260/2280/22110 PCIe 4.0 x4 (chipset) – M2_4: 2242/2260/2280 PCIe 4.0 x4 (chipset) Soporta RAID 0, 1, 5 y 10. |
| Otras Características | Wi-Fi 6E 2×2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Bluetooth v5.2 ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 |
| Formato | ATX |
Unboxing de la ROG STRIX Z690-F GAMING WIFI
La ROG STRIX Z690-F GAMING WIFI viene en un empaque de cartón grueso, que sigue la estética de las últimas generaciones de productos ASUS ROG. En su parte frontal podremos una imagen referencial del producto, junto al modelo y logo de la marca, además de sus principales características en la parte de abajo. En la parte trasera, encontraremos más características principales del producto, junto a otros detalles relevante del producto.

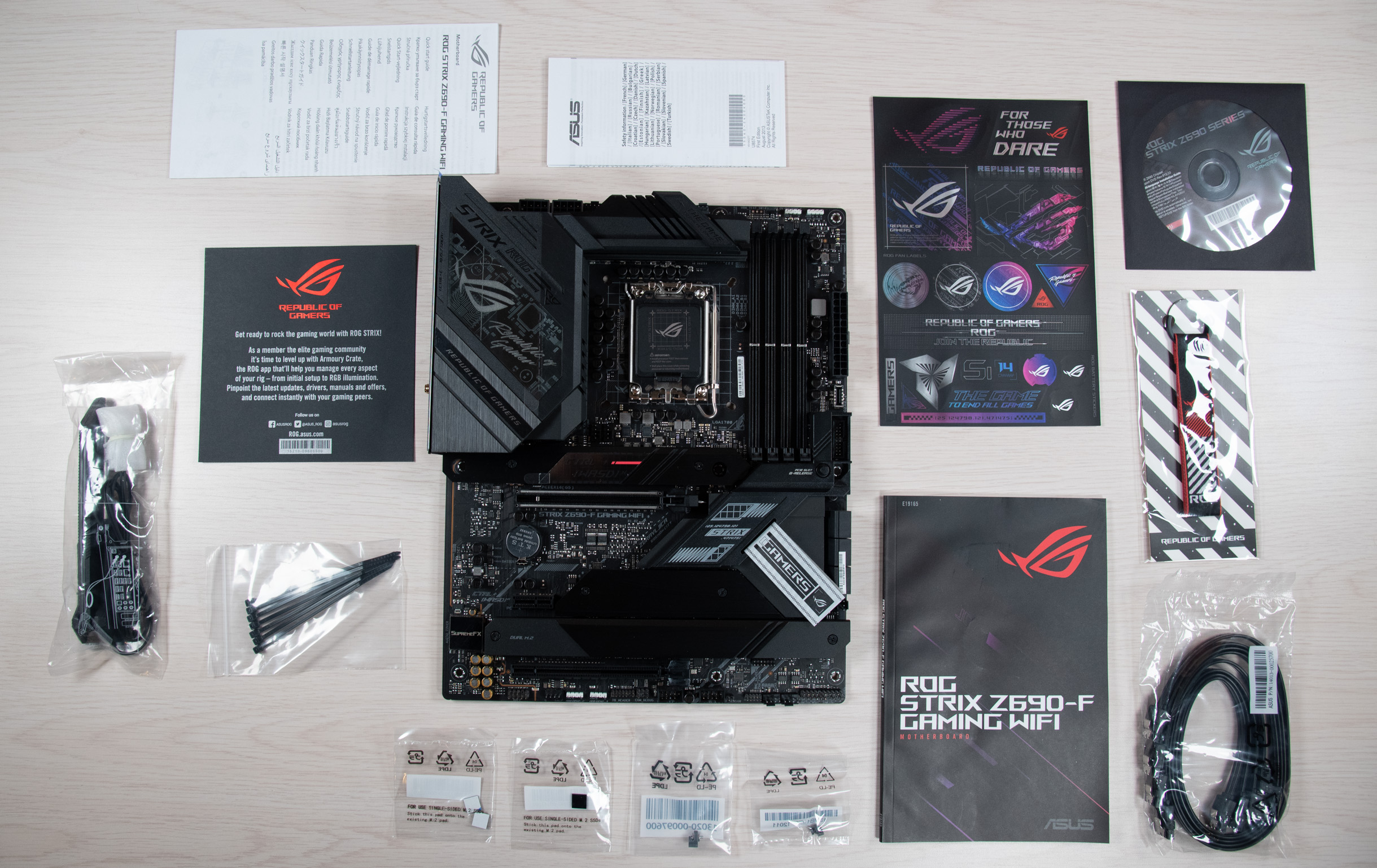

Entre los elementos que encontraremos al interior del empaque tenemos:
- Placa Madre ROG STRIX Z690-F GAMING WIFI
- 4 x Cables Sata de 6 Gb/s.
- 1 x Antena Wi-Fi de doble banda ASUS 2×2.
- 1 x Paquete Q-Latch M.2
- 1 x Paquete Q-Latch M.2 para placa M.2
- 1 x llavero ROG.
- 1 x Brida para cables.
- 2 x Paquetes de pegatinas disipadoras para M.2
- 1 x Lamina de pegatinas ROG STRIX.
- 1 x Tarjeta de agradecimiento ROG STRIX.
- 1 x DVD con Drivers.
- 1 x Manual del Usuario.
Diseño y Características de la ROG STRIX Z690-F GAMING WIFI
La ROG STRIX Z690-F GAMING WIFI sigue el diseño de patrón que nos tiene acostumbrado la marca en relación con sus productos, en donde podemos ver diversos detalles llamativos por gran parte de la placa madre. Lo principal que debemos tener a cuenta que esta placa madre es de formato ATX, y tiene una medida de 30,5 x 24,4 centímetros.

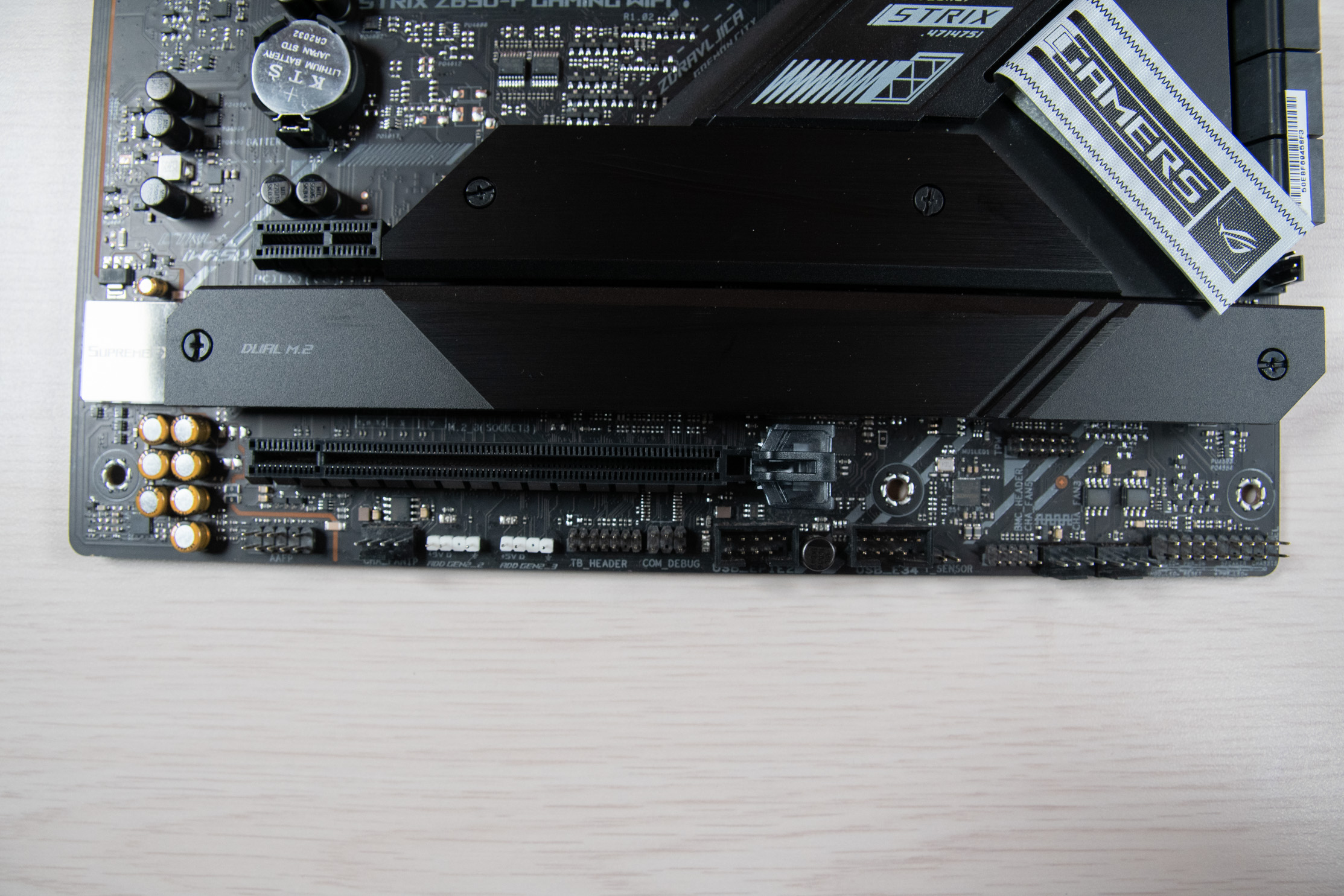

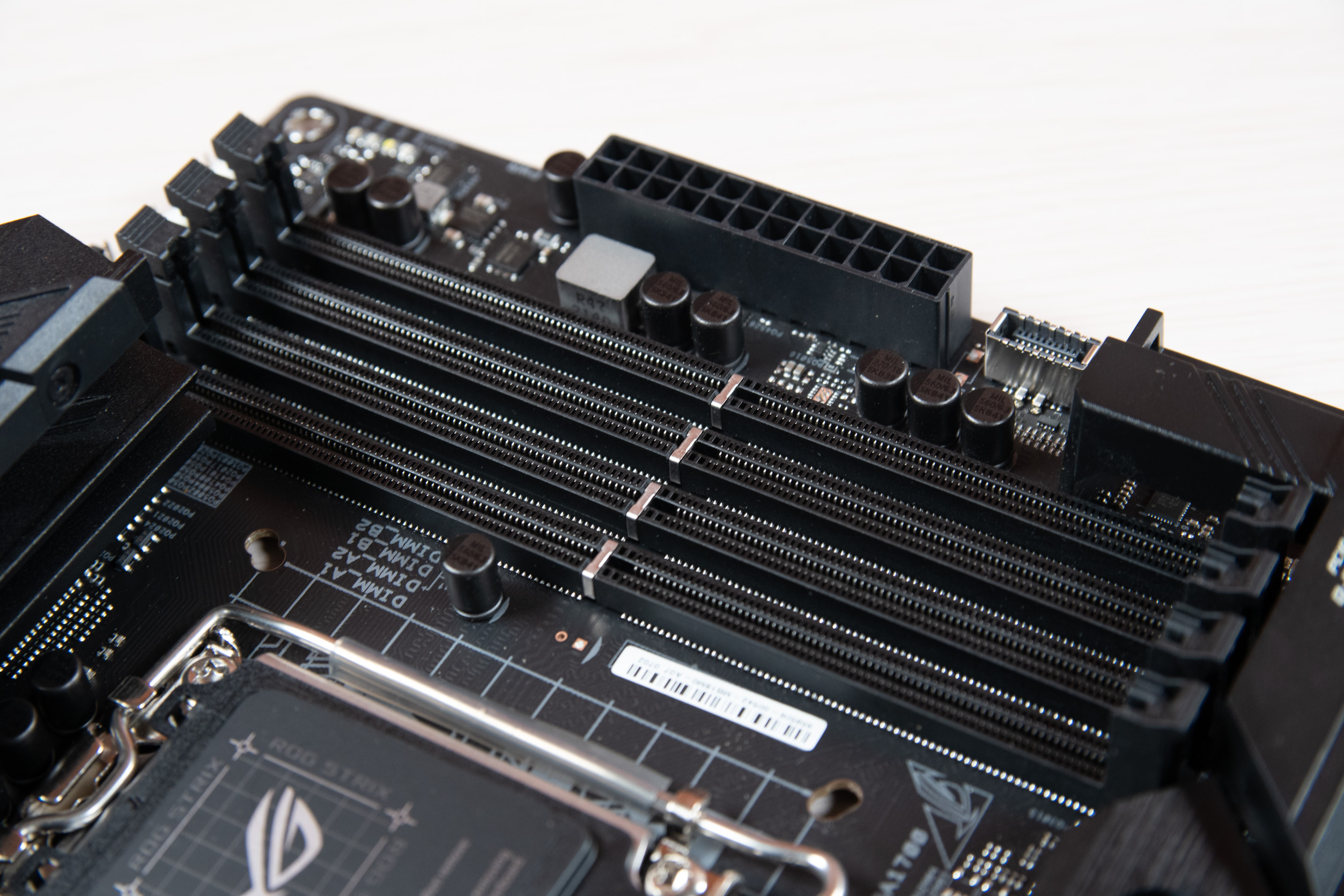

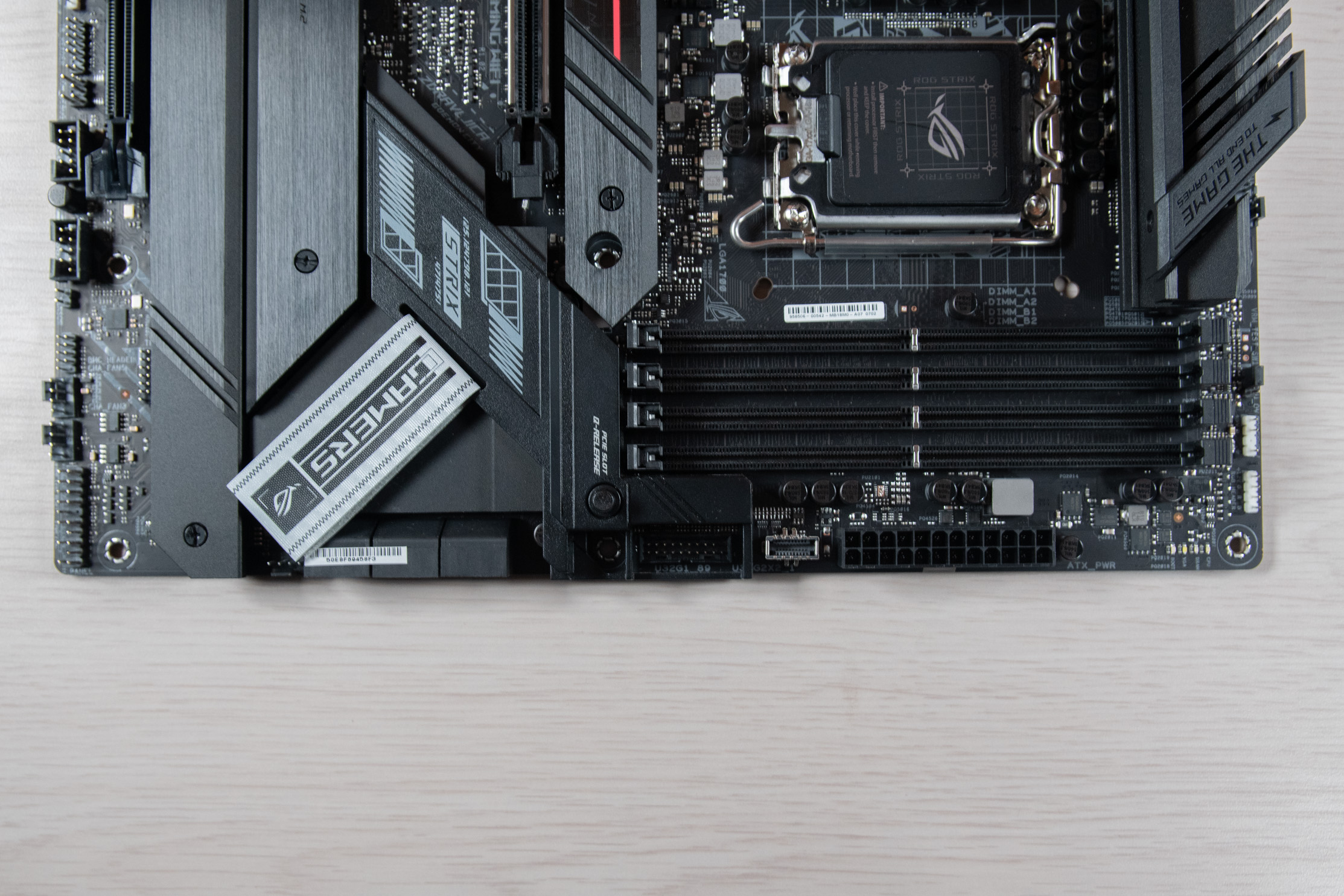

En la parte superior nos encontraremos con los disipadores de calor para la VRAM, mientras que a la mitad de la placa nos encontraremos con el disipador de calor para lo que es el SSD M2_1, el que soporta SSD M.2 de formato 2242, 2260, 2280, 22110 y que cuenta con un PCIe 4.0 de 4 canales que se comunica directamente con el procesador. Adicionalmente, en la parte derecha encontraremos 4 módulos para memorias RAM compatible con DDR5, y que la ROG STRIX Z690-F GAMING WIFI cuenta con una capacidad máxima de 128 GB, donde cada módulo soporta una memoria RAM de hasta 32 GB cada una, a una velocidad de 6400 Mhz con Overclocking.

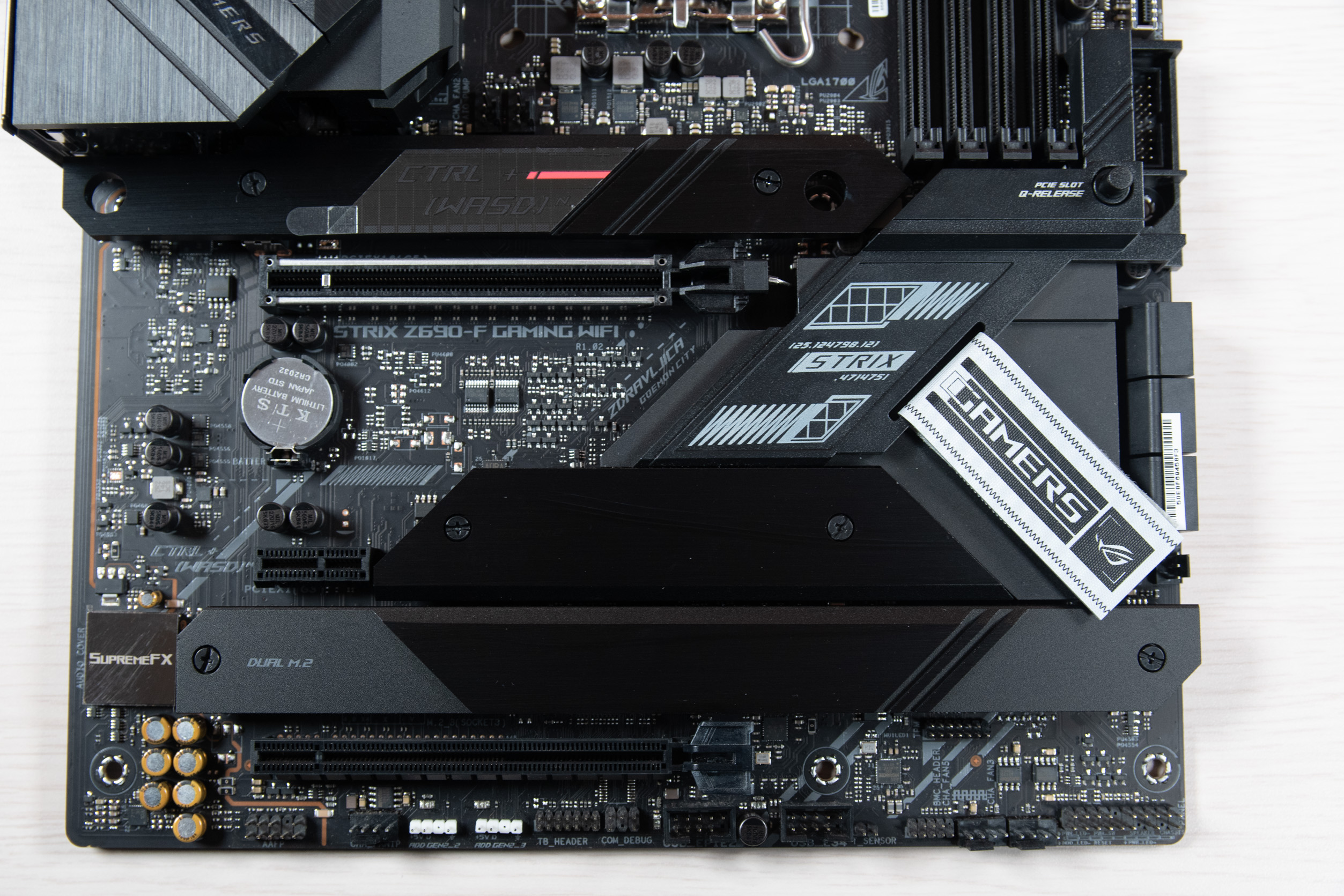

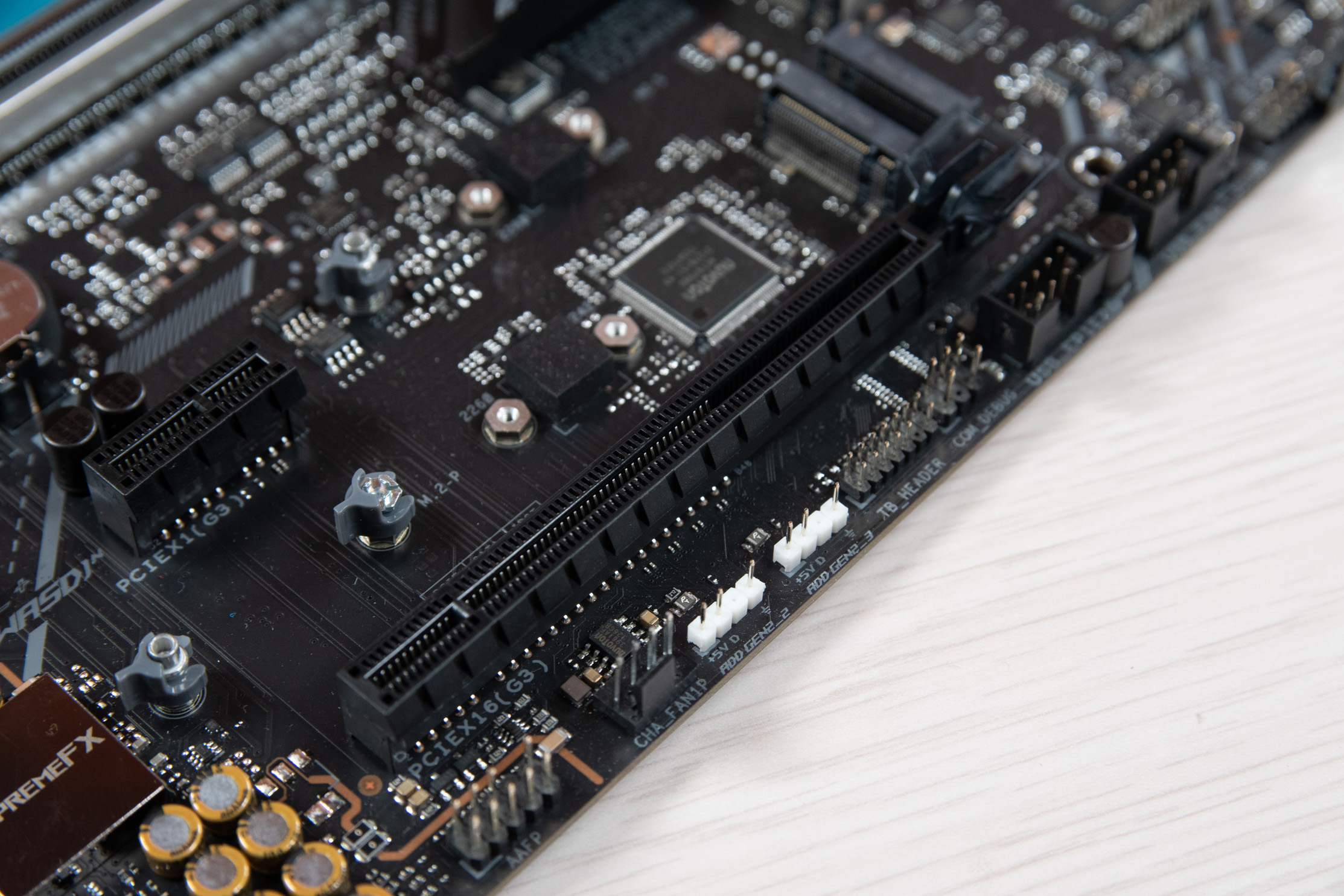

En la otra mitad de la placa, encontraremos los tres puertos PCIe, los cuales dos son de formato X16, mientras que el central es de formato X1. El primer puerto PCIe de arriba hacia abajo, cuenta con reforzamiento para tarjetas de video de gran tamaño, además es compatible con PCIe 5.0 y que se comunica directamente con el procesador. Los dos puertos PCIe inferiores (x1 y x16) son compatible con PCI 3.0 y se comunican directamente con el chipset. Por último, en la parte inferior también nos encontramos con los tres puertos M.2 restante, uno ubicado junto al puerto PCIe x1, y los otros dos arriba del tercer puerto PCIe x16.

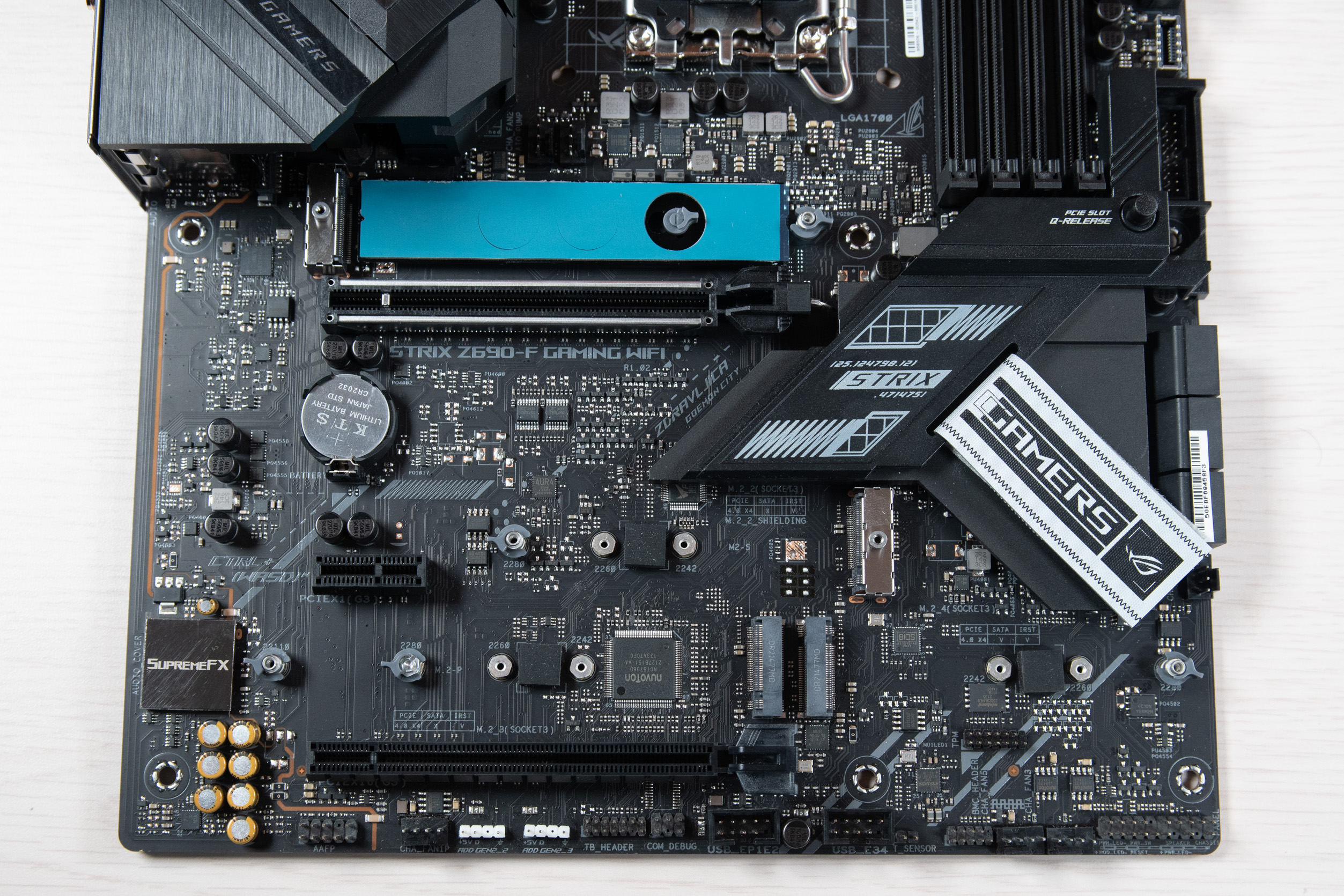

Recordemos los formatos compatibles de los puertos SSD M.2_2, M.2_3 y M.2_4:
- M2_2: 2242/2260/2280 PCIe 4.0 x4 (chipset)
- M2_32242/2260/2280/22110 PCIe 4.0 x4 (chipset)
- M2_4: 2242/2260/2280 PCIe 4.0 x4 (chipset)
VRM y fases de alimentación

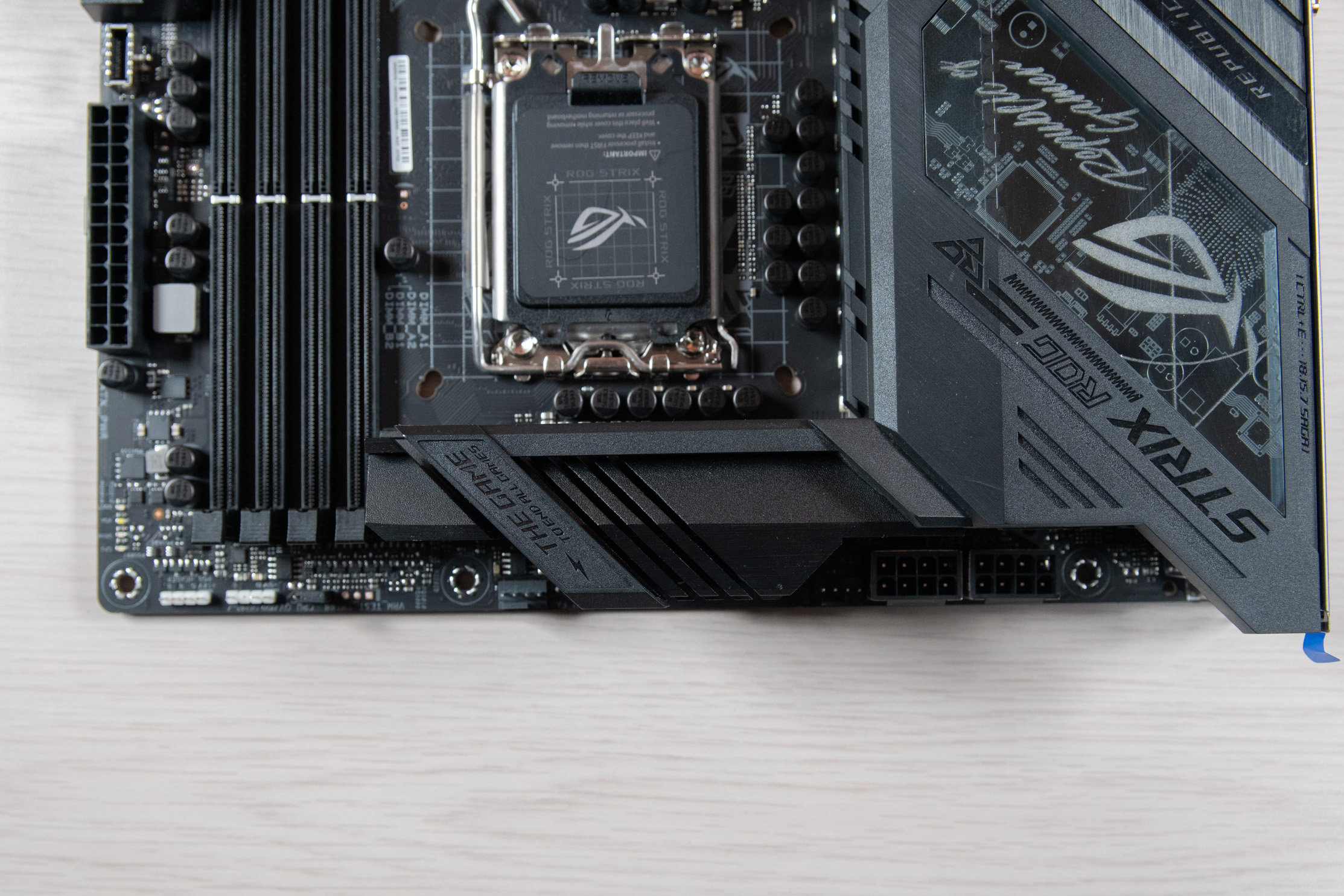

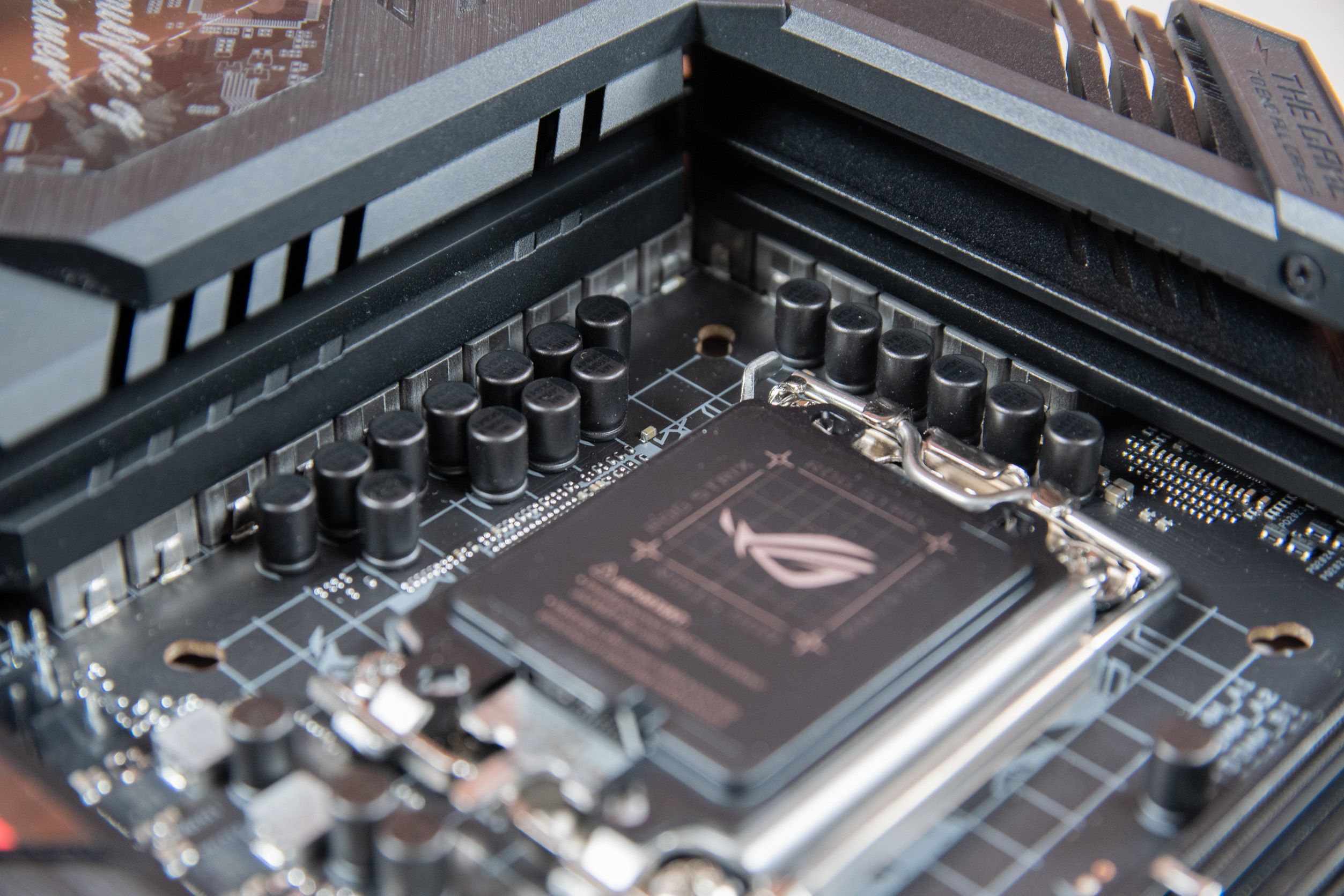

La alimentación de energía de la ROG STRIX Z690-F GAMING WIFI cuenta con una configuración de 16 fases, la cual está dividida en 16 para Vcore y 1 para SoC. Todas las fases son alimentadas gracias a los conectores de alimentación ProCool II de configuración 8 + 8.

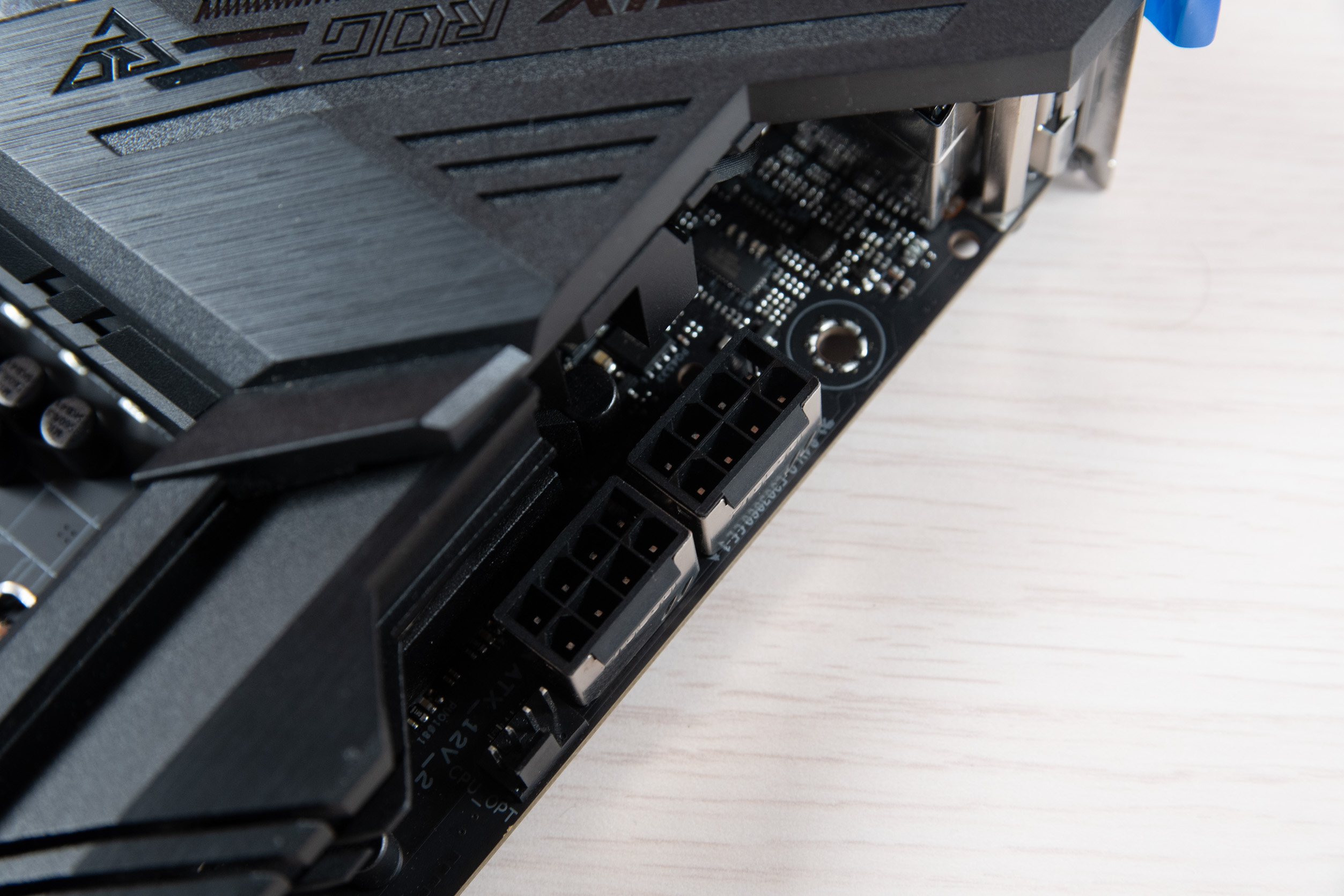

El suministro de alimentación de la ROG STRIX Z690-F GAMING WIFI como bien mencionamos anteriormente, es a través de dos conectores, ambos de 8 + 8 pines cada uno. Mientras que la alimentación para el resto de las componentes de la placa se realiza por el ya conocido conector de 12 + 12 pines, común para la alimentación de Placas Madre y que va a un lado de las ranuras para memorias RAM.
Socket, chipset y memoria RAM

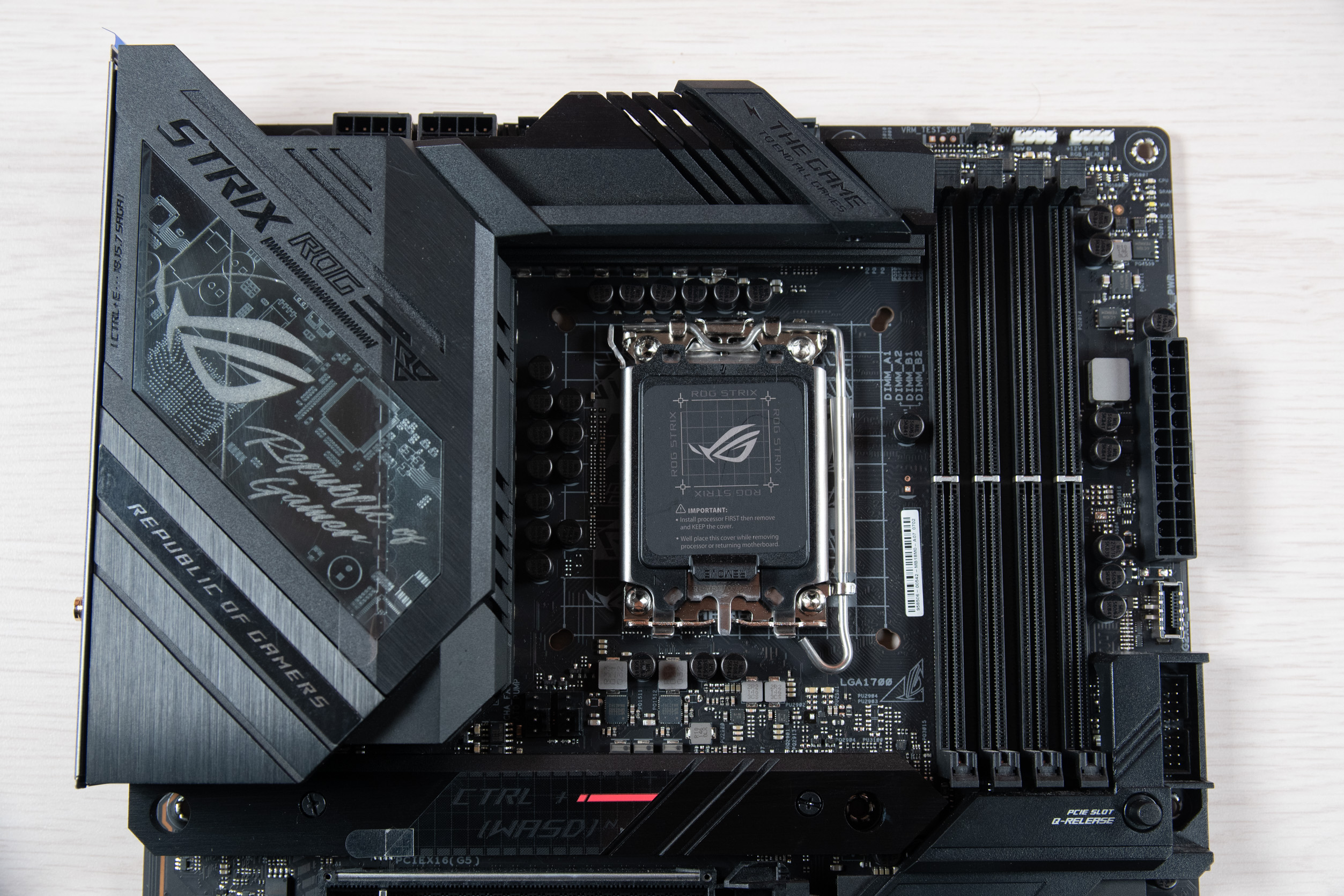

En lo que respecta al socket, la ROG STRIX Z690-F GAMING WIFI es de tipo LGA 1700, el cual es un renovado y más amplio socket para los procesadores Intel Core de 12va generación, además de también compatible para los procesadores Pentium y Celeron de la misma generación. Otro detalle para destacar es que será también compatible con la 13va generación.

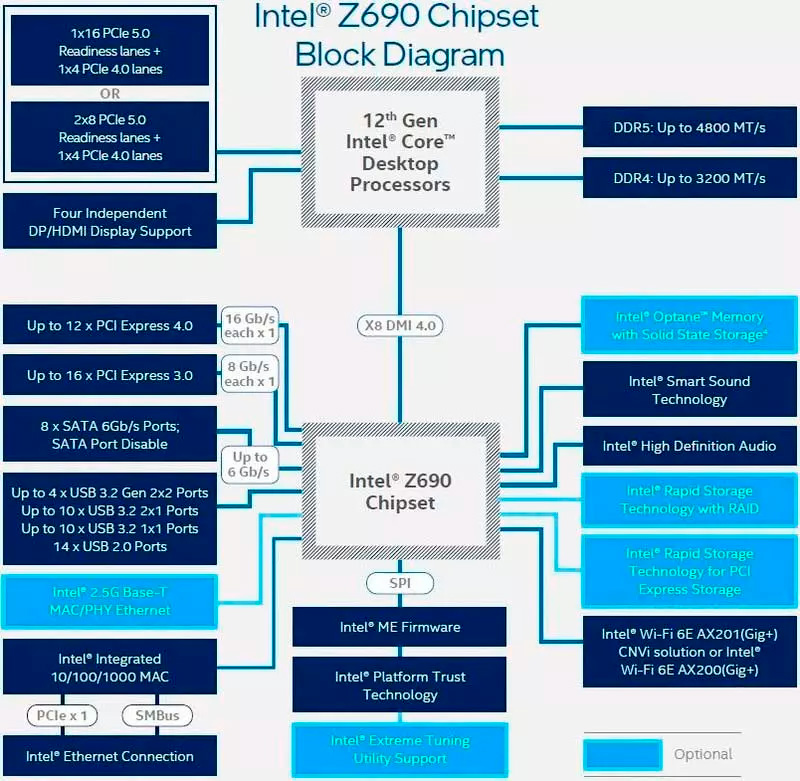

Entre las características principales del chipset Intel Z690 tenemos un total de 16 carriles PCIe 5.0 gestionado por el CPU, 12 carriles PCIe 4.0 que son gestionado por el chipset y 16 carriles más PCIe 3.0, dando un total de 16 + 28 carriles. En temas de conectividad, nos ofrece un total de 38 puertos USB, los cuales 4 son USB 3.2 gen 2×2, 10 son USB 3.2 Gen 2×1, 10 son USB 3.2 Gen 1×1 y 14 son USB 2.0.
Sobre el soporte de memorias RAM, la ROG STRIX Z690-F GAMING WIFI soporta memorias DDR5 de forma nativa, con una capacidad maxima de 128 GB entre sus cuatro slots. Entre el soporte de estos slots, tenemos velocidades de hasta 6400 MHz Non-ECC con perfiles XMP 3.0 y Dual Channel.
Almacenamiento y ranuras PCIe
En total tendremos la posibilidad de instalar 4 SSD M.2, y hasta 6 unidades de almacenamiento para discos mecánicos o SSD vía SATA a una velocidad de 6 Gbps. También es importante señalar que soporta RAID 0, 1, 5 y 10.
Es importante señalar que ROG nos destaca lo siguiente en relación con la conectividad de almacenamiento tanto vía M.2 y SATA, además de PCIe:

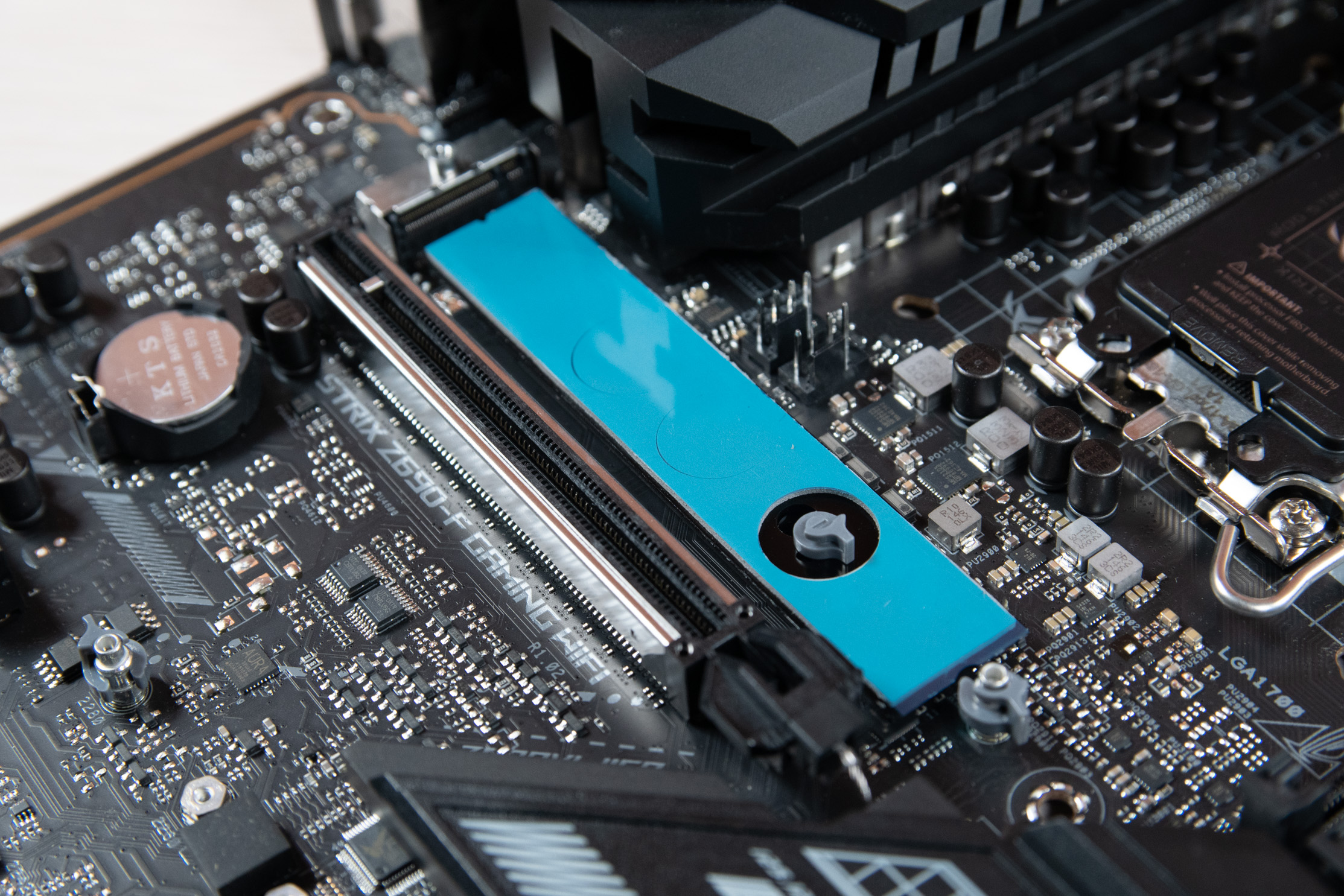

- M.2_1 (CPU): Soporta M.2 PCIe 4.0 y es compatible con M.2 de formato 2242/2260/2280/22110. Es la única ranura que cuenta 4 carriles PCIe 4.0 dedicados con el CPU.
- M.2_2 (Chipset): Soporta M.2 con formato 2242, 2260 y 2280, y es compatible con PCIe 4.0. No comparte bus con nadie.
- M.2_3 (Chipset): Soporta M.2 con formato 2242, 2260, 2280 y 22110, y es compatible con PCIe 4.0. No comparte bus con nadie.
- M.2_4 (Chipset): Soporta M.2 con formato 2242, 2260 y 2280, y es compatible con PCIe 4.0. Este puerto compart el bus con el puerto SATA6G_2, por lo cual al utilizarse se desactiva el puerto SATA indicado.
Entrando en detalles con los puertos PCIe, la ROG STRIX Z690-F GAMING WIFI cuenta con 3 puertos PCIe, los cuales 2 son de formato X16 y uno de formato X1. Cabe destacar que solamente el primer puerto PCIe de arriba hacia abajo cuenta con reforzamiento de acero para tarjetas de videos de gran tamaño. El detalle de las ranuras PCIe es el siguiente:
- PCIEX16 (G5): Es la primera ranura de arriba hacia abajo, la que cuenta con soporte de acero y la cual está conectada a los 16 carriles PCIe 5.0 de la CPU y no comparte bus con nadie más.
- PCIEX1 (G3): Es la segunda ranura, la que es de formato X1, soporta PCIe 3.0 y se comunica con el chipset.
- PCIEX16 (G3): Es la tercera y última ranura PCIe, la que de formato X16, soporta PCIe 3.0 y se comunica con el chipset.

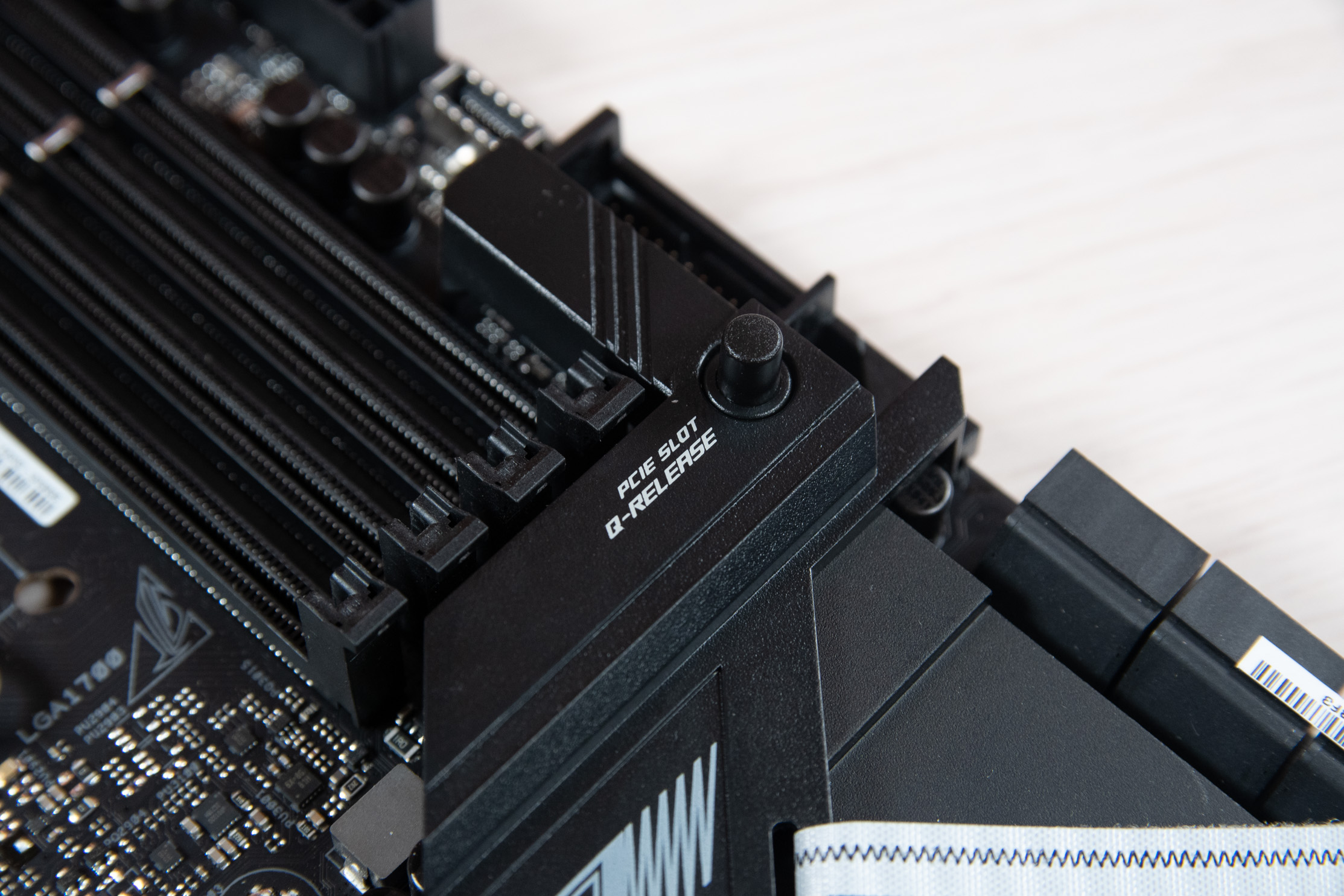

Algo para destacar de la ROG STRIX Z690-F GAMING WIFI en relación con la ranura PCIEX16 (G5), es que esta aparte de ser reforzada, incluye un botón para facilitar el soltar el seguro de enganche de la ranura, algo muy útil si es que contamos con una tarjeta gráfica de gran tamaño, la que por lo general dificulta bastante el poder soltar dicho seguro si es que deseamos retirar la tarjeta de video.
Conectividad de red y tarjeta de sonido
La ROG STRIX Z690-F GAMING WIFI cuenta con un solo puerto Ethernet con un ancho de banda de 2.5 Gbps y tecnología ASUS LANGuard. También incluye una tarjeta WiFi 6E (802.11ax) 2×2, la cual trabaja en frecuencias de 6, 5 y 2.4 Ghz. Además de conectividad Bluetooth 5.2.

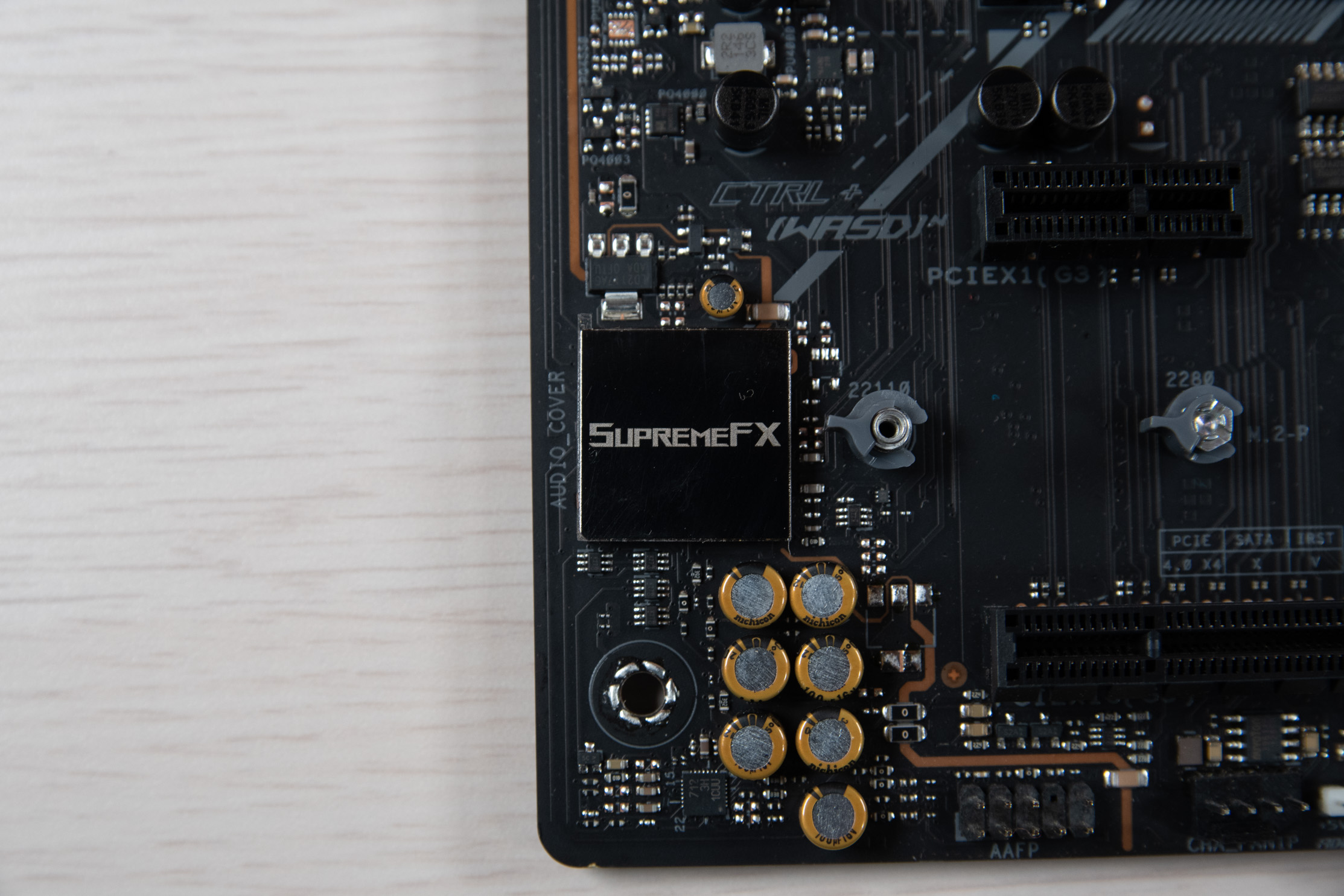

En la configuración de sonido, contamos con un codec ALC4080, el que aumenta la resolución de reproducción de 192 kHz a 384 kHz en todos los canales.
Puertos traseros y conexiones internas

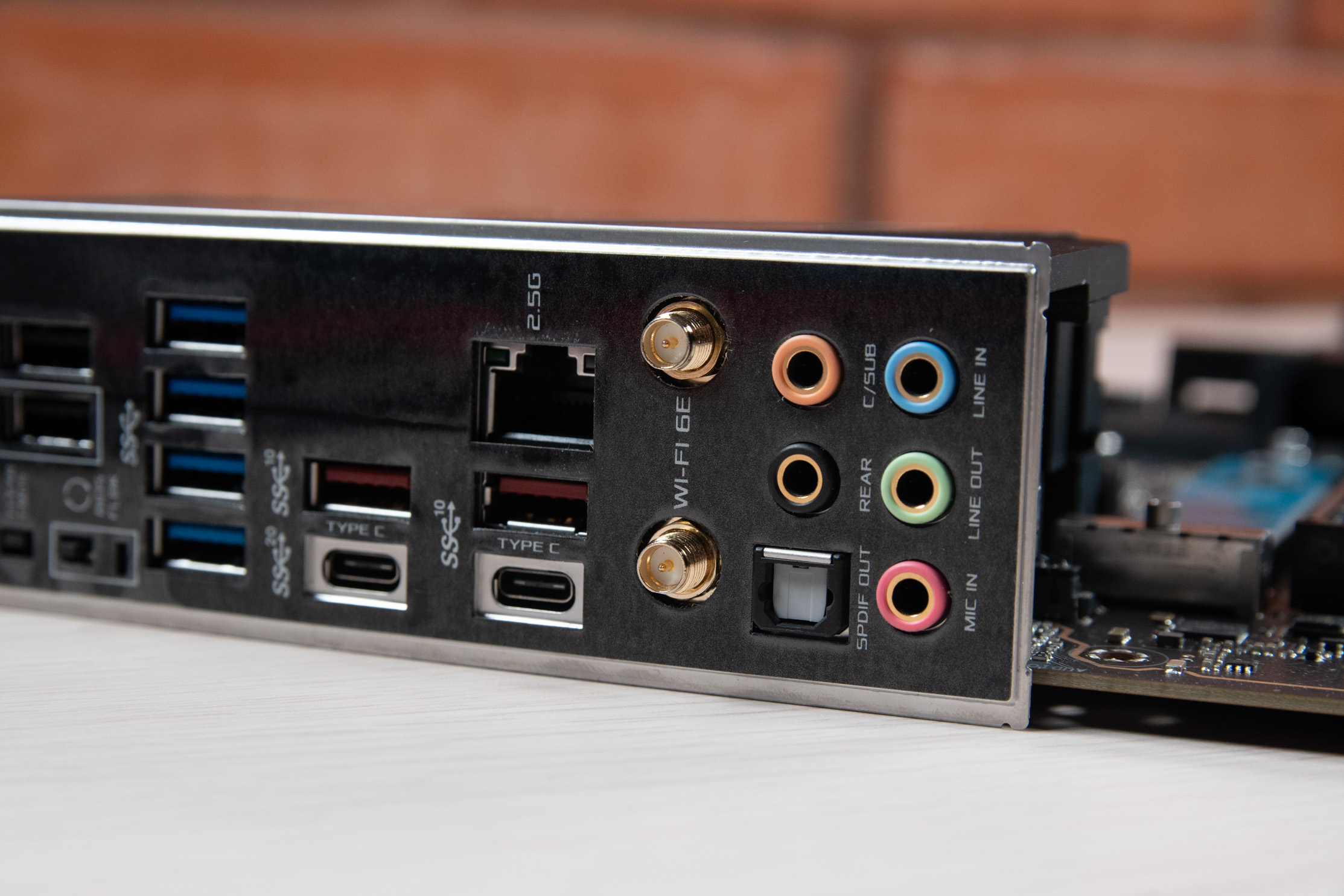

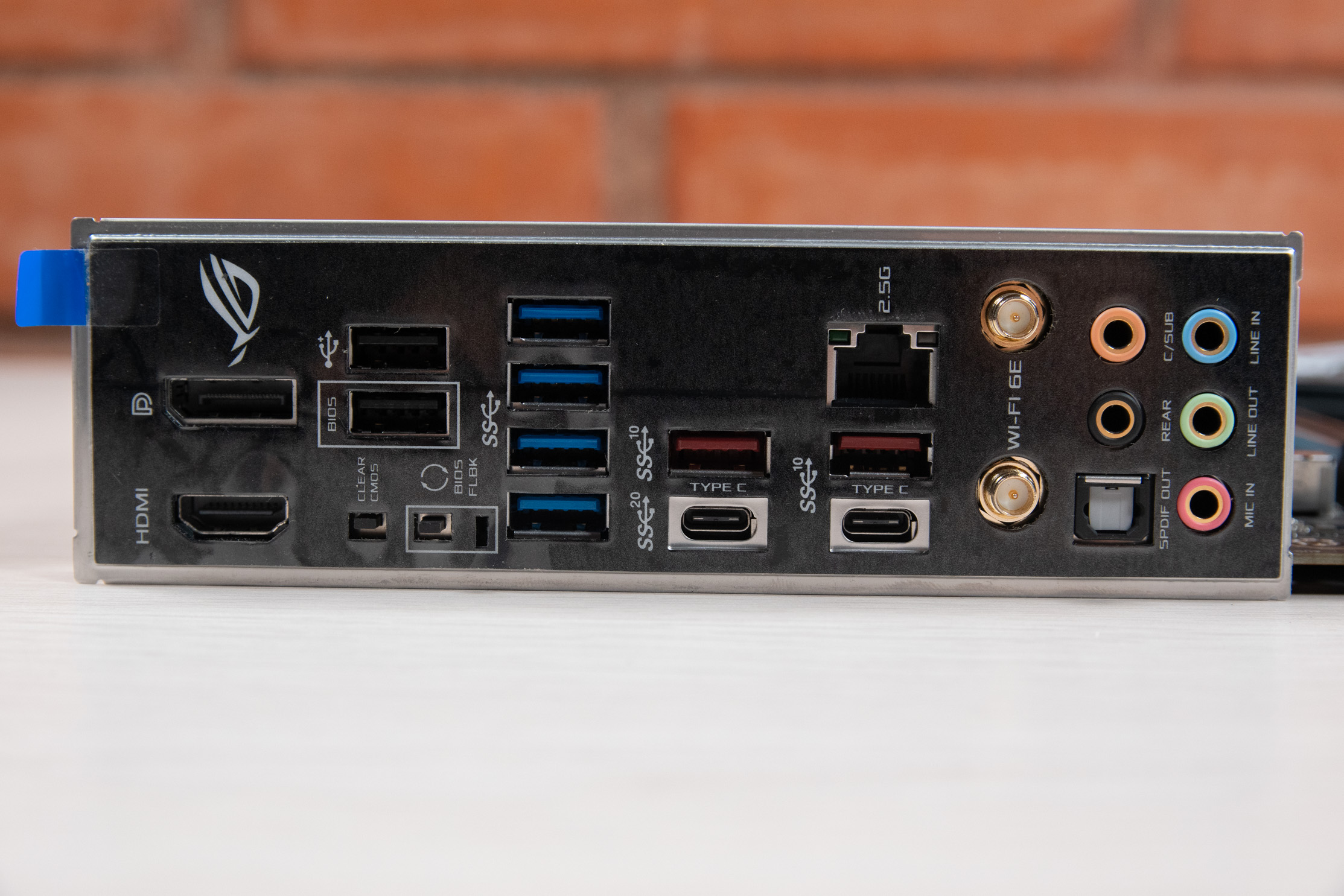

Revisando la conectividad que tendrá la ROG STRIX Z690-F GAMING WIFI, en la parte trasera contamos con los siguientes puertos (De izquierda a derecha en referencia a la imagen de arriba):
- 1 x HDMI 2.1 que soporta resolución 4K a 60 Hz.
- 1 x DisplayPort 1.4 con soporte 8K a 60 Hz.
- 2 x Puerto USB 2.0 Tipo A, donde uno nos servirá para la actualización de BIOS.
- 1 x Botón Clear CMOS
- 1 x Botón Bios Flashback
- 4 x Puertos USB 3.2 Gen 1 Tipo A.
- 1 x Puerto USB 3.2 Tipo A Gen 2
- 1 x Puerto USB Tipo C 3.2 Gen 2×2
- 1 x Puerto USB 3.2 Tipo A Gen 2
- 1 x Puerto USB 3.2 Tipo C Gen 2
- 1 x Puerto Ethernet de 2.5 Gb
- 2 x Puerto de conexión para Antena WiFi
- 1 x Salida óptica S/PDIF
- 5 x Puertos de Audio chapados en oro.
Los puertos de conectividad ubicados en el interior de la ROG STRIX Z690-F GAMING WIFI son los siguientes:
- 1 x 4-pin CPU Fan header
- 1 x 4-pin CPU OPT Fan header
- 1 x 4-pin AIO Pump header
- 5 x 4-pin Chassis Fan headers
- 1 x 24-pin Main Power connector
- 2 x 8-pin +12V Power connector
- 4 x M.2 slots (Key M)
- 6 x SATA 6Gb/s ports
- 1 x USB 3.2 Gen 2×2 connector (supports USB Type-C®)
- 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
- 2 x USB 2.0 headers support additional 4 USB 2.0 ports
- 3 x Addressable Gen 2 headers
- 1 x AURA RGB header
- 1 x BMC header
- 1 x CPU Over Voltage jumper
- 1 x Front Panel Audio header (AAFP)
- 1 x SPI TPM header (14-1pin)
- 1 x 20-3 pin System Panel header with Chassis intrude function
- 1 x Thermal Sensor header 1 x Thunderbolt header
En conclusión
ROG STRIX Z690-F GAMING WIFI
Una Placa Madre dirigida para aquellos jugadores o personas que quieran comenzar con una configuración de entrada para procesadores Intel de 12va Generación, la que cuente con gran capacidad de almacenamiento y compatibilidad con las tecnologías más nuevas como lo es DDR5 y PCIe 5.0.
PROS
- Compatibilidad con DDR5 y PCIe 5.0
- Amplia posibilidad de almacenamiento ultra rápido gracias a sus 4 puertos para SSD M.2
- Botón de acceso sencillo para soltar el seguro de la tarjeta gráfica.
- Botones de Clear CMOS y Bios Flashback de acceso sencillo en la parte de atras.
- Diseño llamativo.
CONS
- No cuenta con botón de encendido interno.
