Revisión de la Placa Madre B660 AORUS Master DDR4 para procesadores Intel de 12va Generación – Review en Español

En estas últimas semanas hemos estado revisando un nuevo producto de la marca Gigabyte, hablamos de la placa madre B660 AORUS Master DDR4 para procesadores Intel de 12va Generación, la cual cuenta con socket LGA 1700 y que incluye el chipset B660 de Intel.

Entre sus principales características destacamos su sistema hibrido de VRM, para de esta forma lograr un mayor rendimiento en nuestro procesador, la compatibilidad con memorias RAM DDR4 y XMP, tres puertos de conexión para SSD M.2, los cuales dos de ellos funciona con PCIe 4.0, su conectividad con puerto ethernet compatible con velocidades de 2.5 Gbs y Wifi 6, entre otras cosas.

Pero antes de ir revisando en detalle a la placa madre B660 AORUS Master DDR4, conozcamos las especificaciones técnicas que la marca nos comparte en relación a este producto.

Especificaciones Técnicas de la B660 AORUS Master DDR4

Unboxing de la B660 AORUS Master DDR4

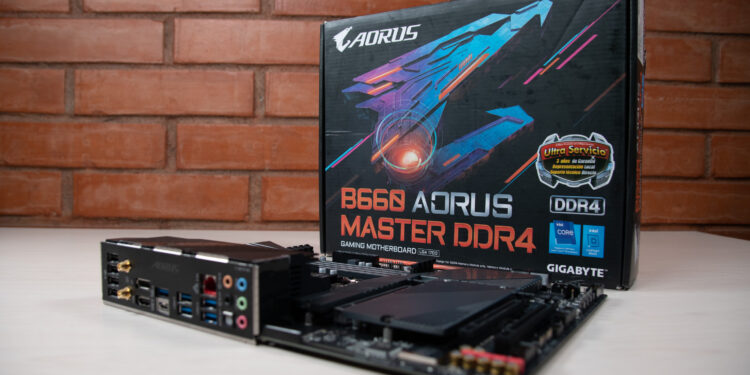

La B660 AORUS Master DDR4 viene con un diseño de empaque ya acostumbrado de la marca, en donde su cara frontal podemos encontrar el logotipo de la marca, junto al modelo y la compatibilidad de procesadores Intel de 12va generación. Adicionalmente, se destaca los 3 años de garantía del producto directamente con la marca.

La parte de atrás podemos encontrar una foto referencial del producto, junto a sus características principales y puertos de conectividad.

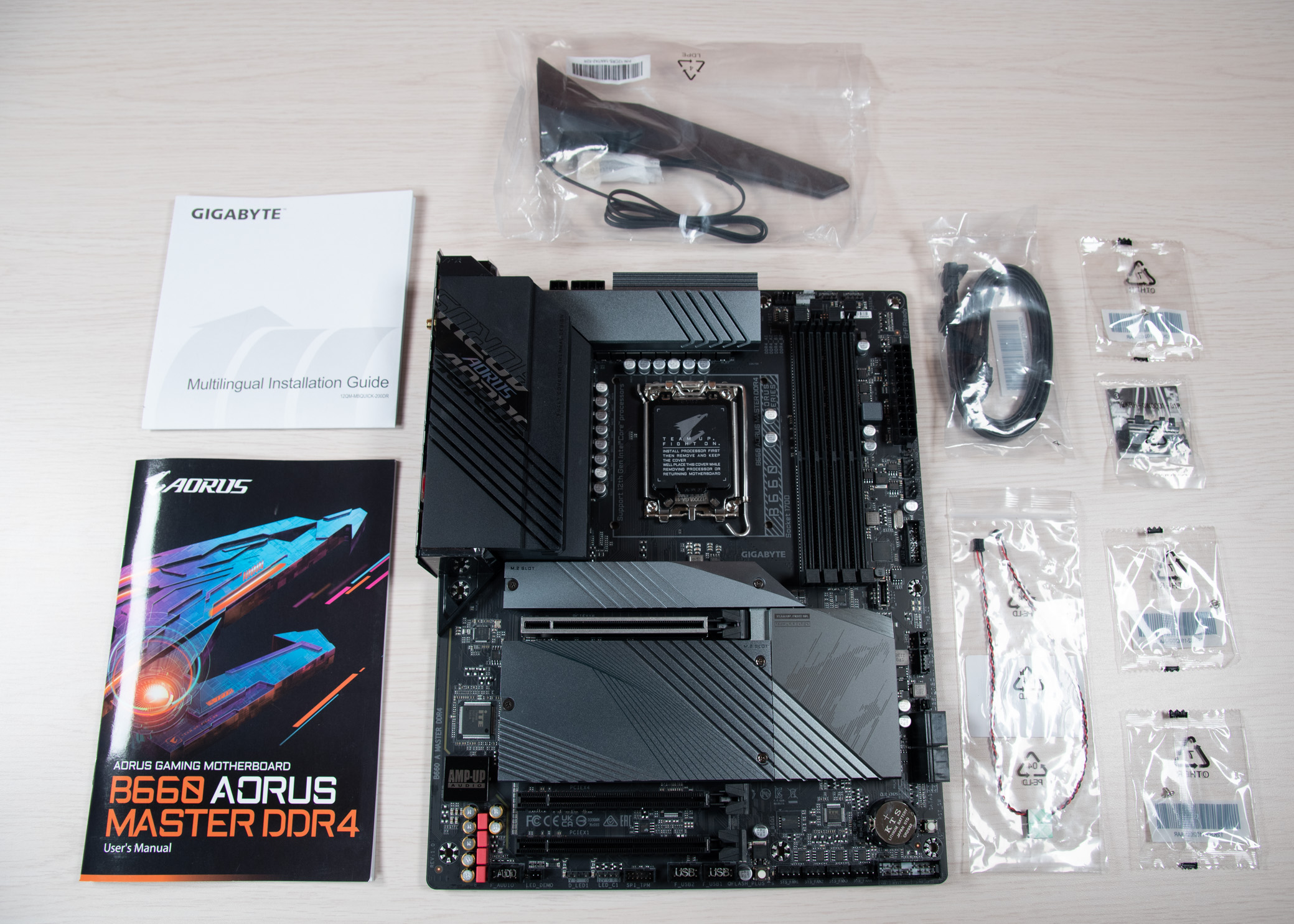

Los elementos que encontraremos al interior del empaque tenemos:

• 1 x Placa Madre B660 AORUS Master DDR4
• 1 x Manual para el Usuario
• 1 x Antena Wifi
• 2 x Cable Sata
• 1 x Cable de detección de ruido
• 1 x Tornillo M.2
• 1 x Conector Sencillo

Diseño y Características de la B660 AORUS Master DDR4

La B660 AORUS Master DDR4 cuenta con un diseño elegante, en donde podemos leer AORUS y Gigabyte en diferentes partes de la placa. Además, podemos ver el logotipo de AORUS en parte donde encontramos el Chipset. Es importante señalar que esta placa madre está diseñada para gabinetes compatible con el factor de forma ATX o más grande, y tiene una medida de 30.5cm x 24.4cm.

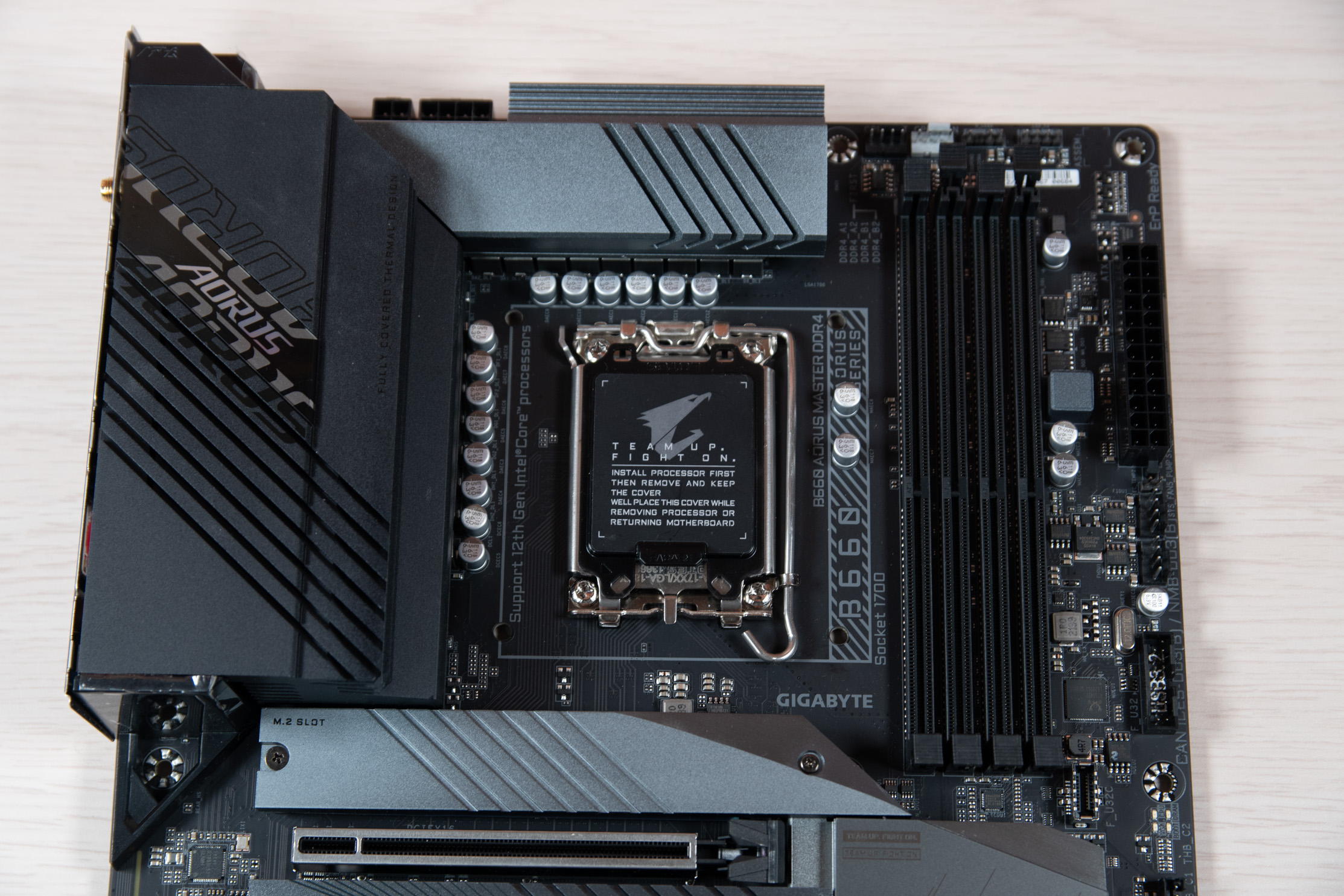

En la parte superior nos encontraremos con los disipadores de calor para la VRAM, la que se compone de 16 Vcore, 1 VCCGT y 1 VCCAUX, pero más detalles daremos más abajo, y de igual forma toca destacar el sistema hibrido, el que permite obtener un mejor rendimiento en el modo Turbo Boost, y permite una mayor estabilidad en el consumo de energía hacia el procesador.

Más abajo, a la mitad de la placa nos encontraremos con el disipador de calor para lo que es el SSD M2A_CPU, el que soporta SSD M.2 de formato 2260, 2280 y 22110 y que cuenta con un PCIe 4.0 de 4 canales que se comunica directamente con el procesador.

Al lado derecho podemos observar un total de cuatro módulos para memoria RAM compatible con DDR4, y que nos ofrece soporte para velocidades máximas de 5333 Mhz (O.C.), y compatibilidad con la tecnología Non-ECC y Soporte XMP.

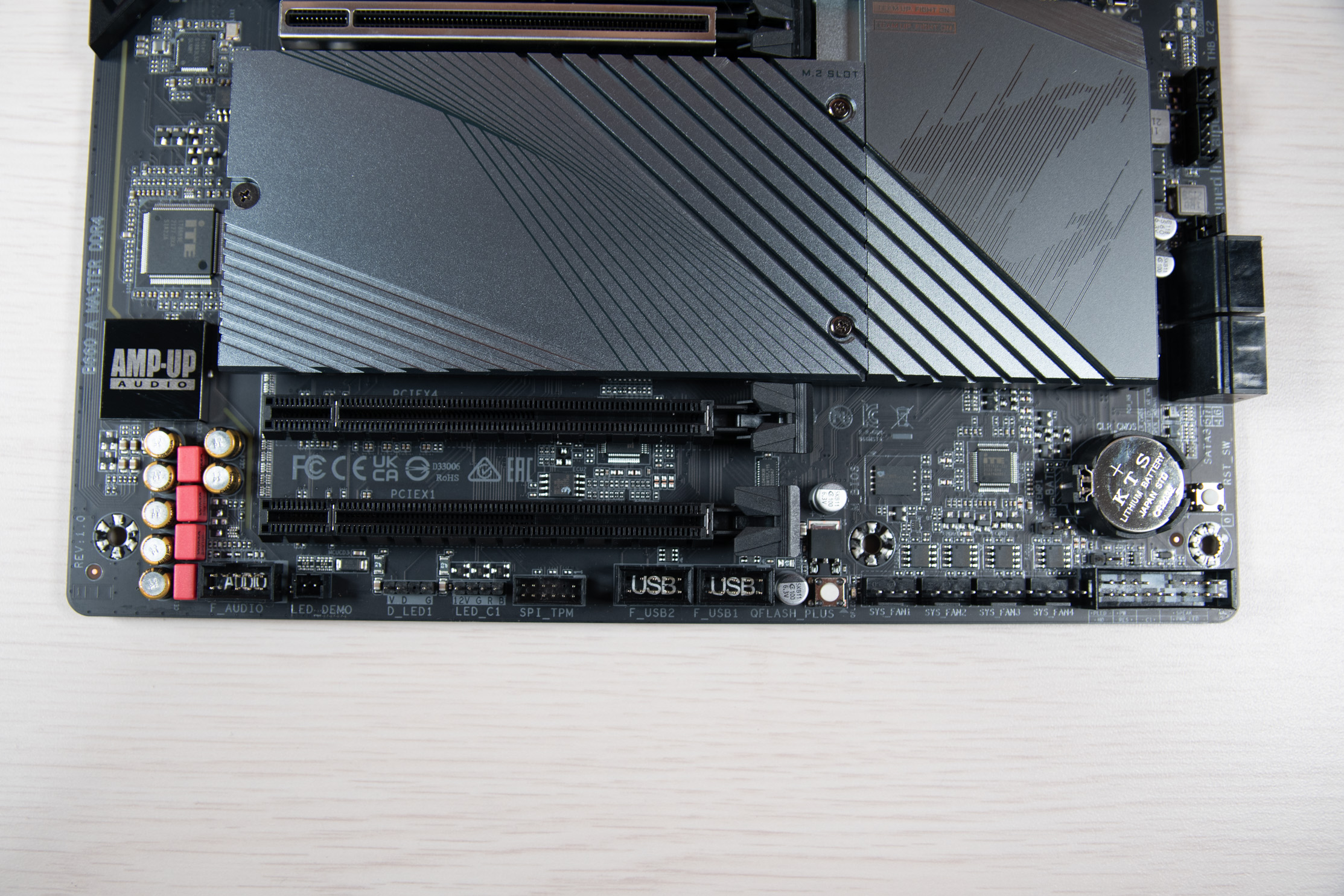

En la parte inferior podemos observar las tres ranuras PCIe de formato x16, donde la primera de arriba hacia abajo cuenta con reforzamiento, para de esta forma soportar el peso de las tarjetas gráficas actuales. La conectividad de estas ranuras PCIe, es que la primera se comunica con el procesador, mientras que las dos de abajo se comunican con el chipset. También es importante señalar que la tercera ranura PCIe comparte ancho de banda con el puerto M.2 M2M_SB.

Junto a los PCIe, también veremos el disipador de calor de los M.2 restante, los cuales ambos se comunican con el chipset, y donde el primero cuenta con compatibilidad para PCIe 4.0 x4/x2 y el segundo con PCIe 3.0 x4/x2.

Recordemos los formatos compatibles de los puertos SSD M.2 M2A_CPU, M2P_SB y M2M_SB son los siguientes:

• M2A_CPU: Soporta M.2 de formato 2260/2280/22110 PCIe 4.0 x4 (CPU)
• M2P_SB: 2260/2280/22110 PCIe 4.0 x4 (chipset)
• M2M_SB: 2260/2280/22110 PCIe 3.0 x4 (chipset)

VRM y fases de alimentación

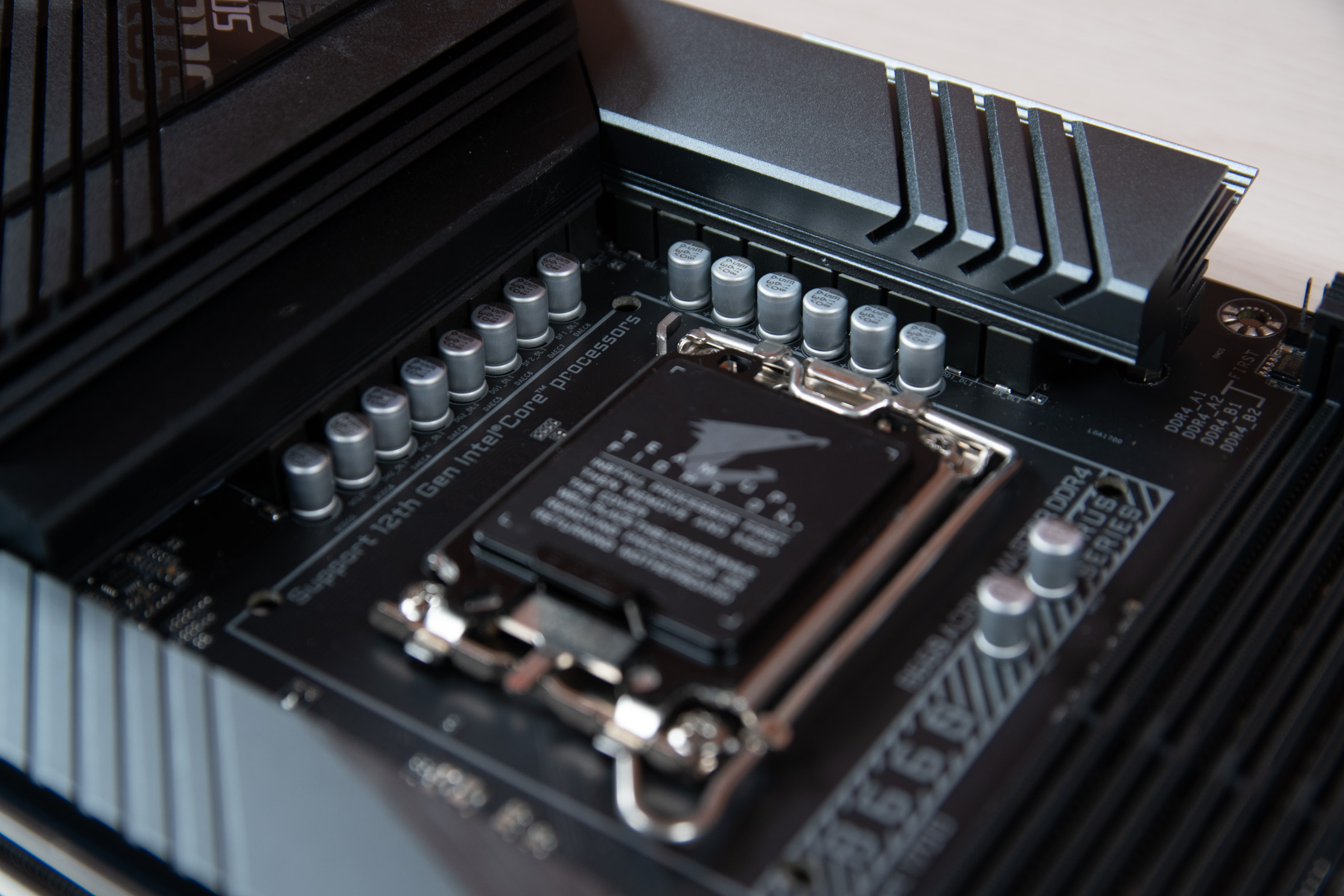

La alimentación de energía de la B660 AORUS Master DDR4 cuenta con una configuración de 18 fases, la cual está dividida en 16 para VCORE, 1 para VCCGT y 1 para VCCAUX. Todas las fases son alimentadas gracias a los conectores de alimentación de configuración 8 + 4.

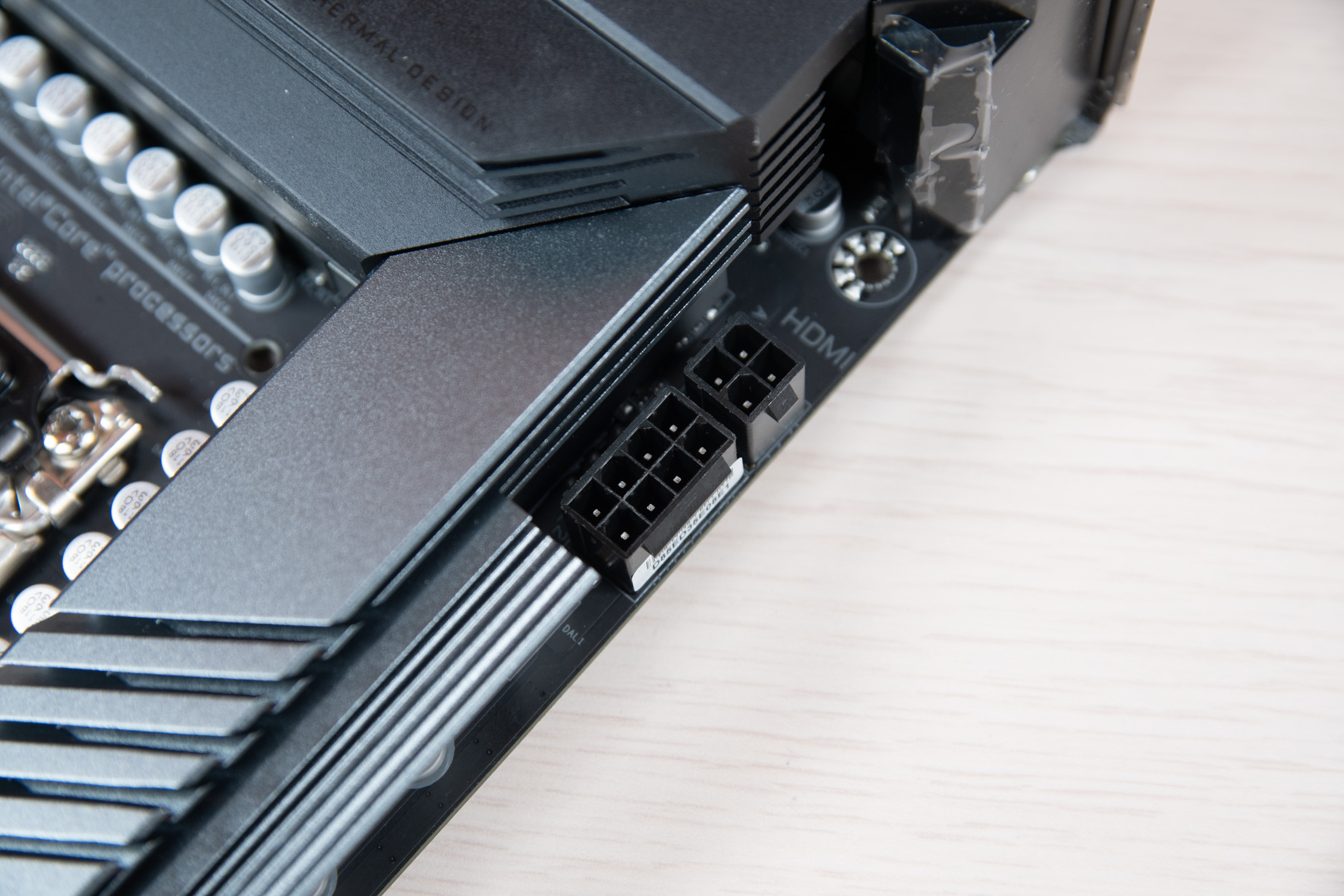

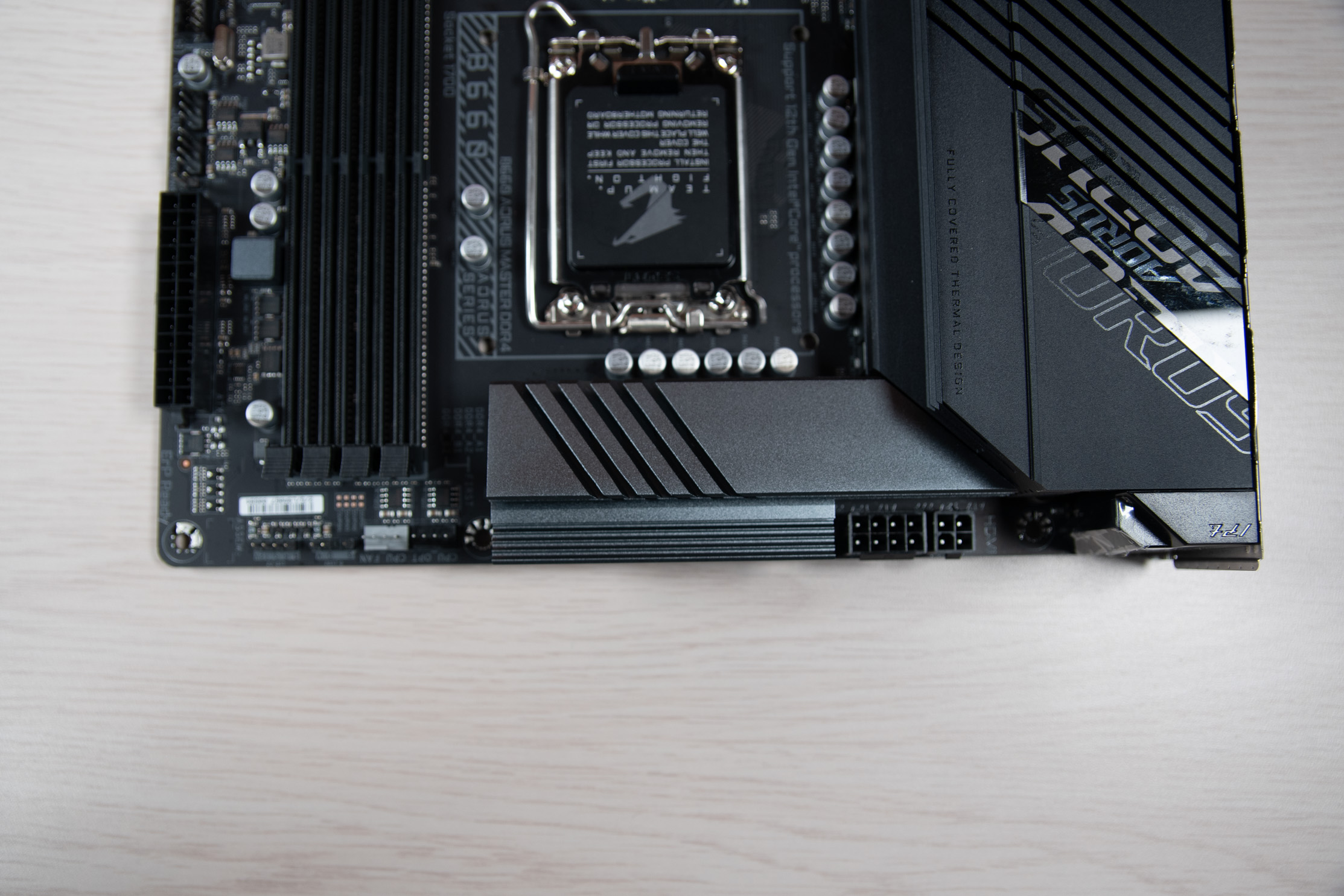

El suministro de alimentación de la B660 AORUS Master DDR4 como bien mencionamos anteriormente, es a través de dos conectores, ambos de 8 + 4 pines cada uno.

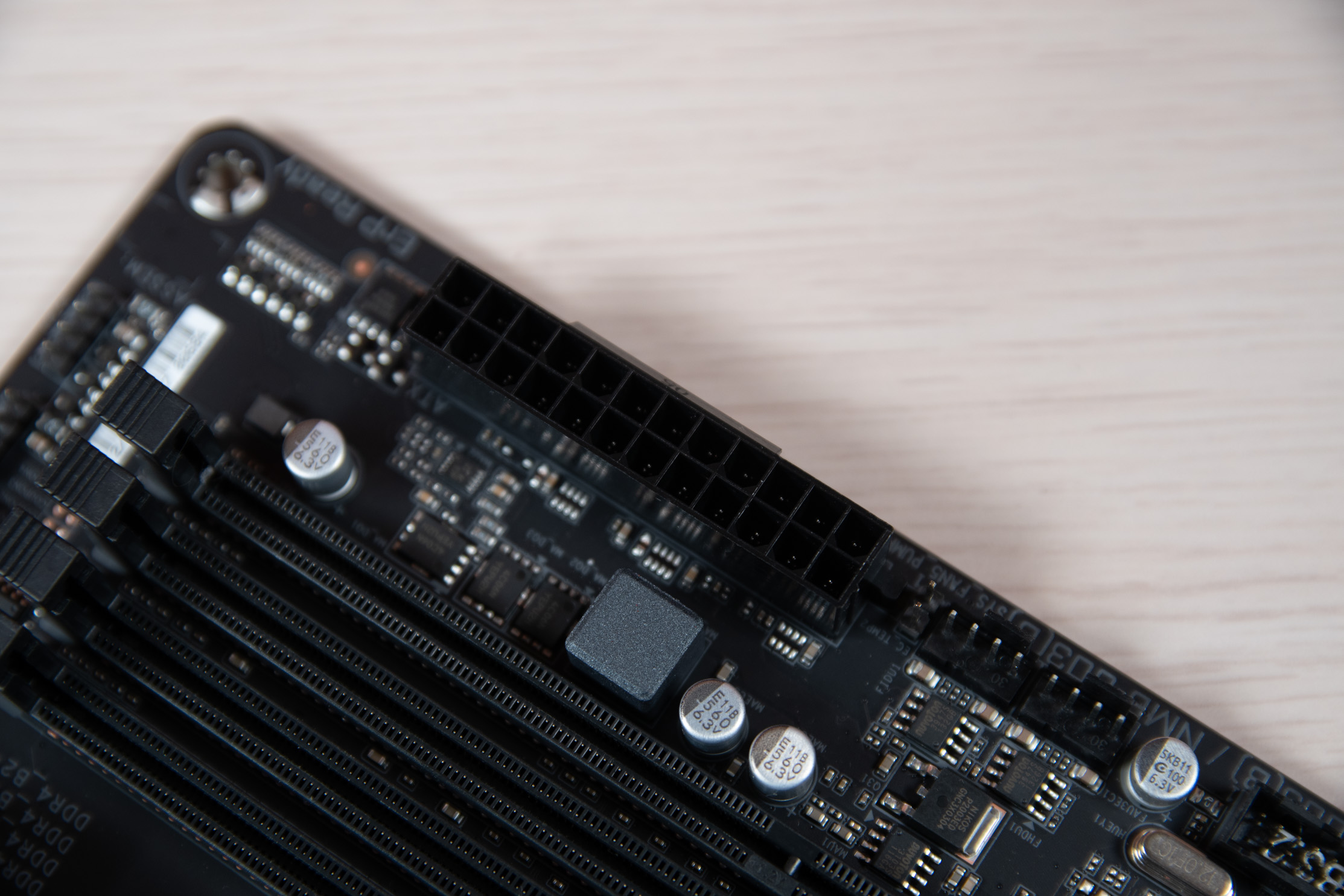

Mientras que la alimentación para el resto de las componentes de la placa se realiza por el ya conocido conector de 12 + 12 pines, común para la alimentación de Placas Madre y que va a un lado de las ranuras para memorias RAM.

Socket, chipset y memoria RAM

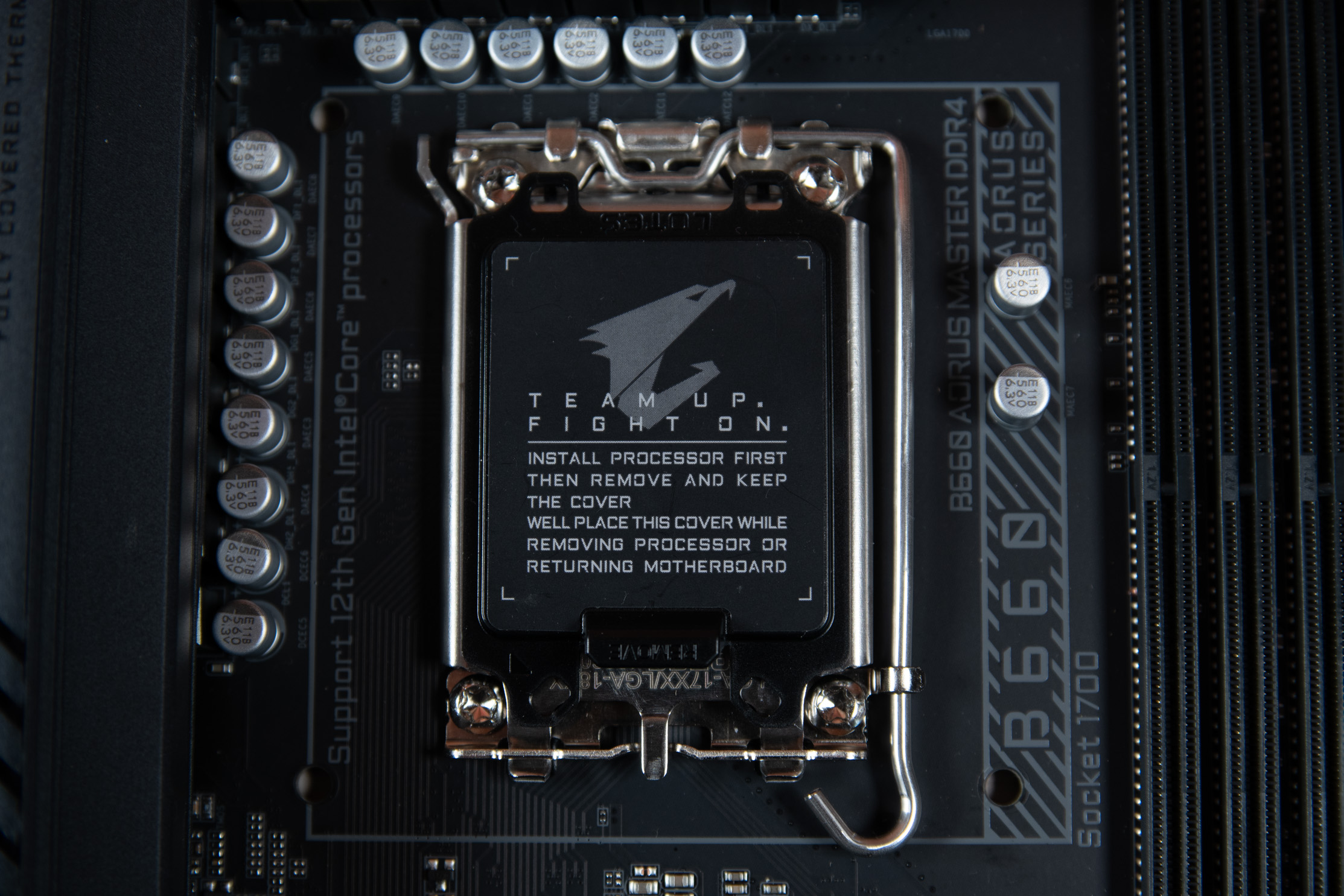

En lo que respecta al socket, la B660 AORUS Master DDR4 es de tipo LGA 1700, el cual es un renovado y más amplio socket para los procesadores Intel Core de 12va generación, además de también compatible para los procesadores Pentium y Celeron de la misma generación. Otro detalle para destacar es que será también compatible con la 13va generación.

Entre las características principales del chipset Intel B660 tenemos un total de 14 carriles PCIe, los cuales 6 son compatible con PCIe 4.0 y 8 con PCIe 3.0. Adicionalmente contaremos con soporte PCIe 5.0 1 x 16, y nos permitirá una conectividad para los fabricantes de ofrecer 2 x USB 3.2 Gen 2×2, 4 x USB 3.2 Gen 2, 6 x USB 3.2 Gen 1 y 12 x USB 2.0. En almacenamiento nos podrán ofrecer hasta 4 puertos SATA compatibilidad con tecnología RAID 0, 15, 10. Por último, no podremos realizar overclock a la CPU, pero sí a la RAM.

Sobre el soporte de memorias RAM, la B660 AORUS Master DDR4 soporta memorias DDR4, con una capacidad maxima de 128 GB entre sus cuatro slots. Entre el soporte de estos slots, tenemos velocidades de hasta 5333 Mhz con perfiles XMP y Dual Channel.

Almacenamiento y ranuras PCIe

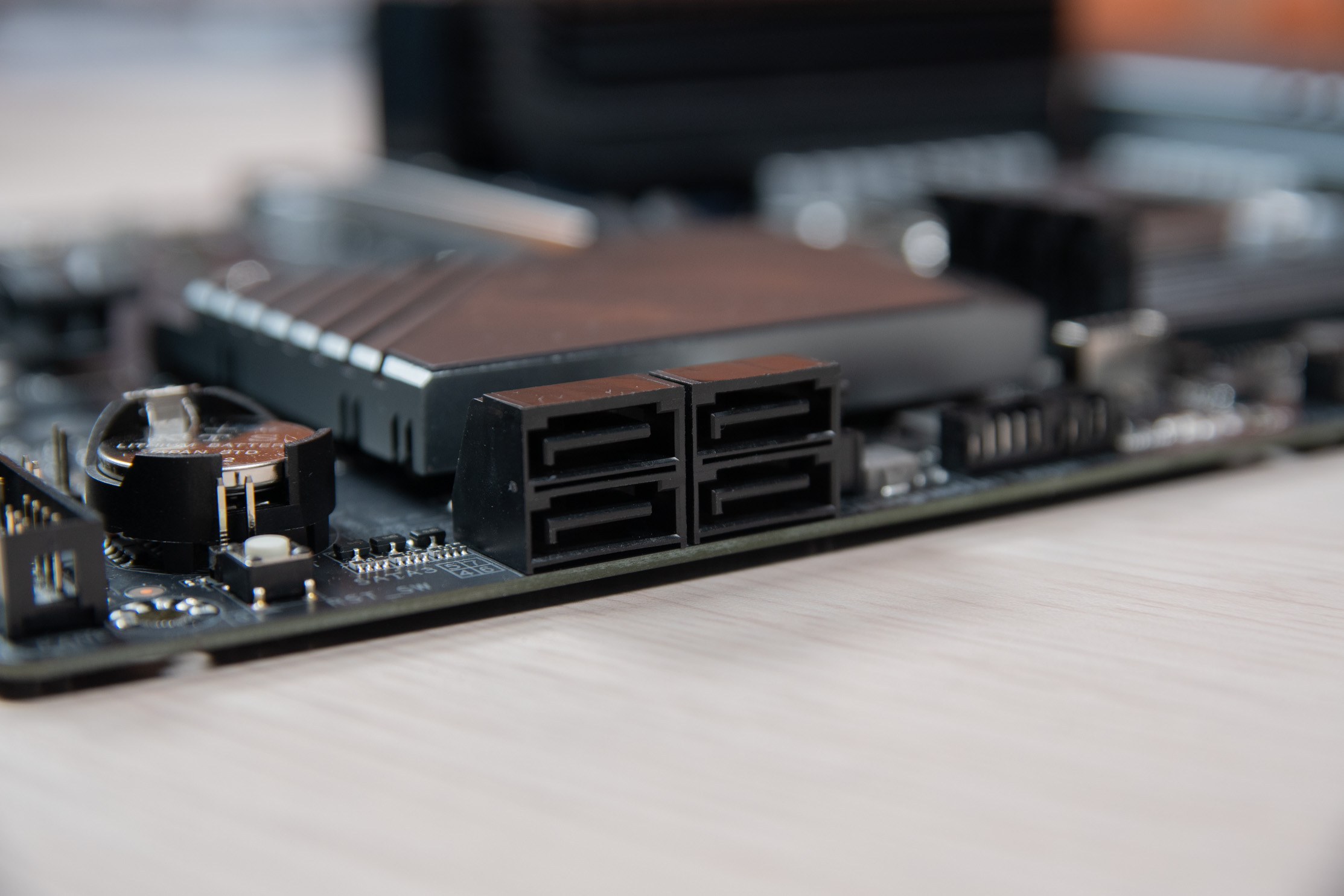

La B660 AORUS Master DDR4 nos permitirá conectar hasta tres unidades M.2 y cuatro unidades de almacenamiento compatible vía SATA de 6 Gb/s. También soporta configuraciones RAID 0, 1, 5 y 10.

Para sacar más provechos de nuestros componentes, AORUS destaca lo siguiente:

• M2A_CPU: Es el único que está conectado al CPU y es el de la izquierda de la foto de arriba. También es compatible con M.2 de formato 2260/2280/22110 y PCIe 4.0 x4/x2.
• M2P_SB: Es el M.2 del medio de la foto de arriba y es compatible con formato 2260/2280/22110 y compatible con PCIe 4.0 x4/x2.
• M2M_SB: Es el último de izquierda a derecha de la foto de arriba, y también es compatible con 2260/2280/22110 y soporta PCIe 3.0 x4/x2.

Entrando en detalles con los puertos PCIe, la B660 AORUS Master DDR4 cuenta con 3 puertos PCIe de formato x16. Cabe destacar que solamente el primer puerto PCIe de arriba hacia abajo cuenta con reforzamiento de acero para tarjetas de videos de gran tamaño. El detalle de las ranuras PCIe es el siguiente:

• PCIEX16 (CPU): Es la primera ranura de arriba hacia abajo, la que cuenta con soporte de acero y la cual está conectada a los 6 carriles PCIe 4.0 de la CPU y no comparte bus con nadie más.
• PCIEX4 (Chipset): Es la segunda ranura de arriba hacia abajo, y comparte ancho de banda con el conector M2M_SB. La ranura PCIEX4 deja de estar disponible cuando se instala un dispositivo en el conector M2M_SB.
• PCIEX1 (Chipset): Es la tercera y última ranura de arriba hacia abajo. Y tanto como el PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 3.0.

Conectividad de red y tarjeta de sonido

La B660 AORUS Master DDR4 cuenta con un solo puerto Ethernet con un ancho de banda de 2.5 Gbps. También incluye una tarjeta WiFi 6E (802.11ax), la cual trabaja en frecuencias de 6, 5 y 2.4 Ghz. Además de conectividad Bluetooth 5.2.

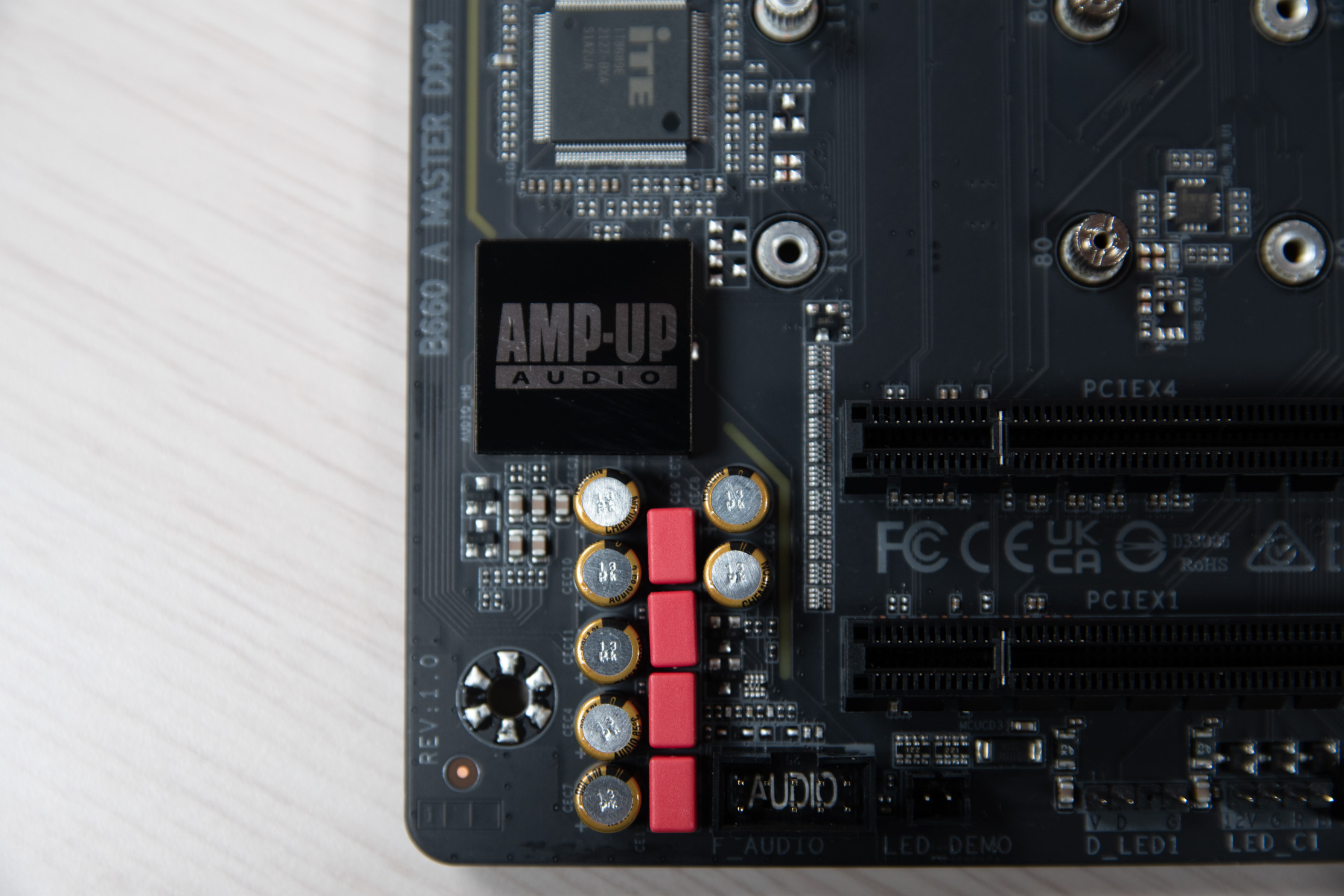

En la configuración de sonido, contamos con un codec ALC1220 120dB(A) SNR HD Audio con amplificador de auriculares inteligente detecta automáticamente la impedancia de su dispositivo de audio.

Puertos traseros y conexiones internas

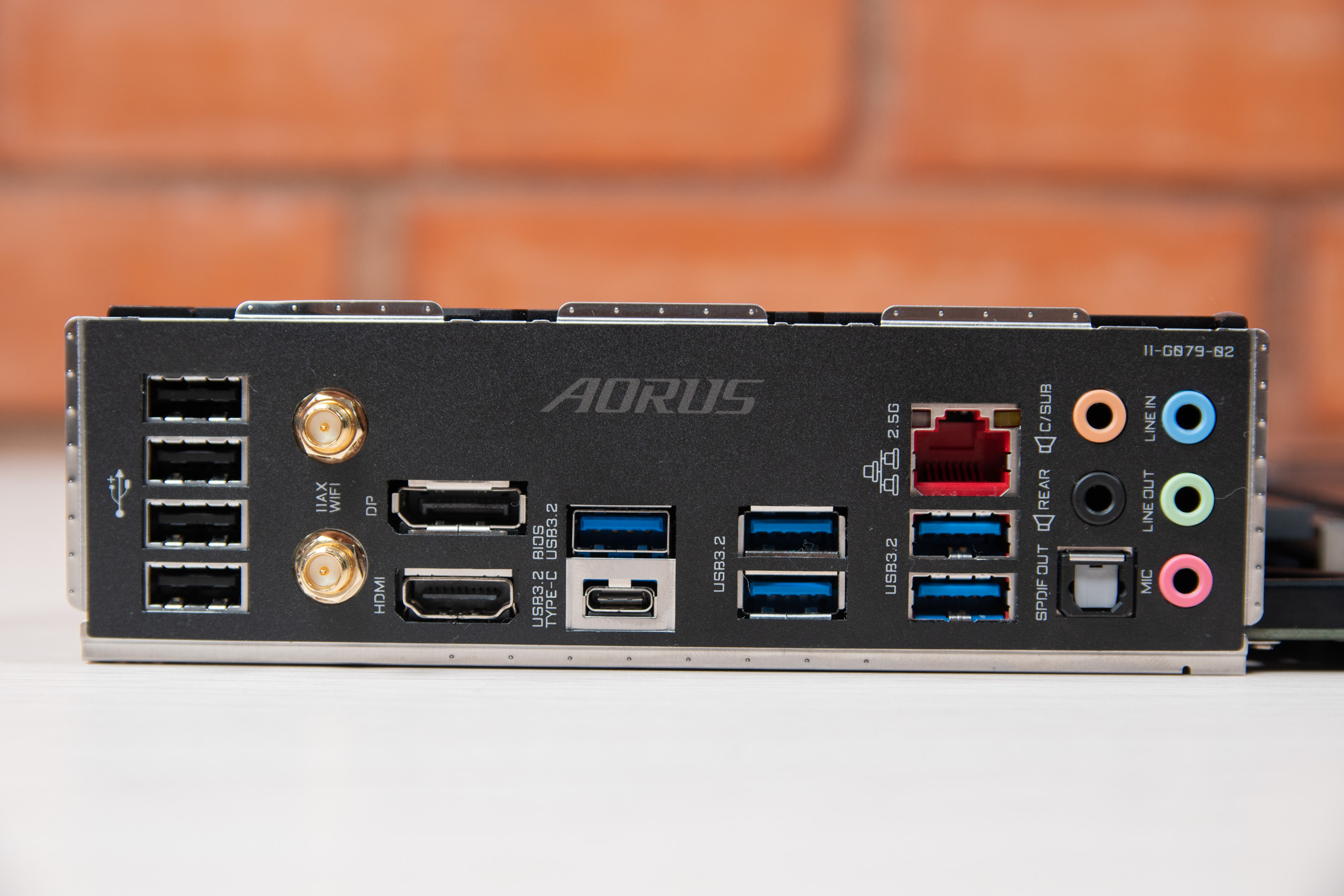

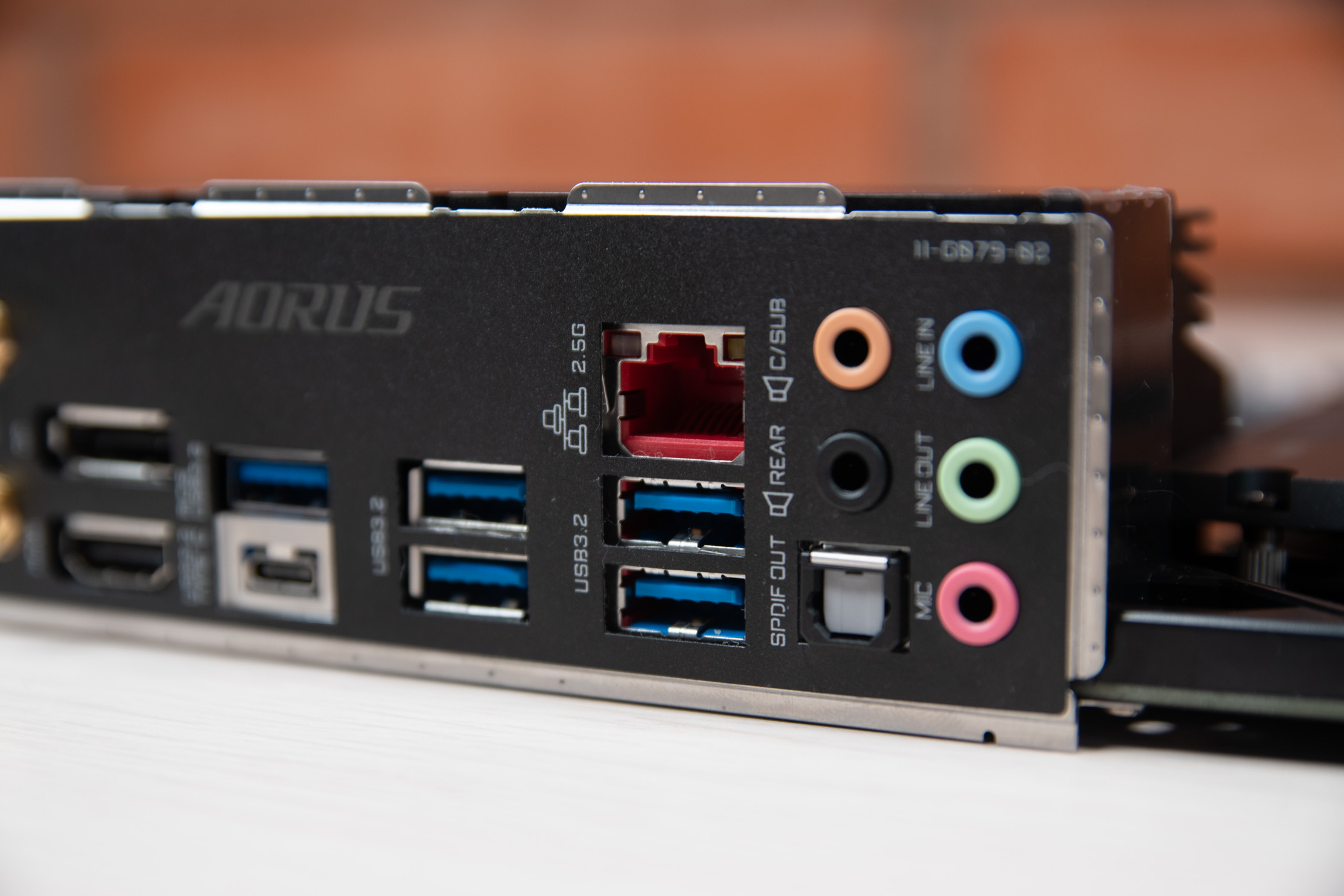

Revisando la conectividad que tendrá la B660 AORUS Master DDR4, en la parte trasera contamos con los siguientes puertos (De izquierda a derecha en referencia a la imagen de arriba):

• 4 x USB 20
• 2 x Puerto de conexión para Antena WiFi
• 1 x HDMI 2.0
• 1 x DisplayPort 2.3
• 1 x USB 3.2 Gen 2×2 Tipo-C
• 1 x USB 3.2 Gem 1 Tipo-A (Compatible con Q-Flash)
• 2 x USB 3.2 Gen 1 Tipo-A
• 2 x USB 3.2 Gen 1 Tipo-A
• 1 x Puerto Ethernet de 2.5 Gbps.
• 1 x Salida óptica S/PDIF
• 5 x Puertos de Audio chapados en oro.

Los puertos de conectividad ubicados en el interior de la B660 AORUS Master DDR4 son los siguientes:

• 1 x 24-pin ATX main power connector
• 1 x 8-pin ATX 12V power connector
• 1 x 4-pin ATX 12V power connector
• 1 x CPU fan header
• 1 x water cooling CPU fan header
• 4 x system fan headers
• 2 x system fan/water cooling pump headers
• 2 x addressable LED strip headers
• 2 x RGB LED strip headers
• 3 x M.2 Socket 3 connectors
• 4 x SATA 6Gb/s connectors
• 1 x front panel header
• 1 x front panel audio header
• 1 x USB Type-C^® header, with USB 3.2 Gen 2 support
• 1 x USB 3.2 Gen 1 header
• 2 x USB 2.0/1.1 headers
• 1 x noise detection header
• 2 x Thunderbolt™ add-in card connectors
• 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
• 1 x reset button
• 1 x Q-Flash Plus button
• 1 x reset jumper
• 2 x temperature sensor headers
• 1 x Clear CMOS jumper
