En las últimas semanas tuvimos en nuestras manos una nueva Placa Madre para procesadores AMD Ryzen AM5 con chipset X670, hablamos de la X670 AORUS Elite AX, una placa perfecta para aquellos usuarios que buscan tener puertos USB, además de varios SSD en su computadora.
Entre sus características principales tenemos la compatibilidad con PCIe 5.0, conectividad 802.11ax Wi-Fi 6E, Puerto Ethernet de 2.5Gbe, Puerto USB C con capacidad de 20 GB por segundo de transferencia, entre otras características.
Pero antes de ir revisando en detalle a la Placa Madre X670 AORUS Elite AX, conozcamos las especificaciones técnicas que la marca nos comparte en relación con este producto.
Especificaciones Técnicas de la X670 AORUS Elite AX
| Socket | AMD Socket AM5 |
| Chipset | X670 |
| Procesadores Compatible | Compatible con procesadores AMD Ryzen serie 7000 |
| Memoria RAM | 4x DDR5 DIMM con un máximo de 192 Gb y compatibilidad con Dual Channel. Velocidades máximas de 8000 MT/s (O.C.). Soporte XMP |
| Soporte de GPU | Sin Info. |
| Slot de expansión | 1x PCIe 4.0 x16 (PCIEX16) (CPU) 1x PCIe 4.0 x16 (PCIEX4) (Chipset) 1x PCIe 3.0 x16 (PCIEX2) (Chipset) |
| Almacenamiento | 4x SATA III 6 Gbps 4x M.2 – M2A_CPU: Soporta M.2 de formato 25110/2280 PCIe 5.0 x4/x2 (CPU) – M2B_CPU: Soporta M.2 de formato 22110/2280 PCIe 4.0 x4/x2 (CPU) – M2C_SB: Soporta M.2 de formato 22110/2280 PCIe 4.0 x4/x2 (chipset) – M2D_SB: Soporta M.2 de formato 22110/2280 PCIe 4.0 x4/x2 (chipset) Soporta RAID 0, 1 y 10 tanto para SSD como SATA. |
| USB | Por parte del CPU: 2 x USB 3.2 Gen 2 Tipo-A (Color Rojo) en el panel de atrás. 2 x USB 3.2 Gen 1 en el panel de atrás. Por parte del CPU + USB 2.0 Hub: 4 x USB 2.0/1.1 en el panel de atrás. Por parte del chipset: 2 x USB Tipo-C, USB 3.2 Gen 2×2 |
| Conexiones Internas | 1 x Conector principal de alimentación ATX de 24 pines 2 x Conectores de alimentación ATX 12V de 8 pines 1 x Encabezado de ventilador de CPU 1 x Encabezado de ventilador de CPU para refrigeración líquida 3 x Encabezados de ventilador de sistema 1 x Encabezado de tira LED para refrigeración de CPU/Encabezado de tira LED RGB para CPU 2 x Encabezados de tira LED direccionables 2 x Encabezados de tira LED RGB 4 x Conectores SATA 6Gb/s 4 x Conectores M.2 Socket 3 1 x Encabezado de panel frontal 1 x Encabezado de audio de panel frontal 1 x Encabezado USB Type-C® con soporte para USB 3.2 Gen 2×2 2 x Encabezados USB 3.2 Gen 1 2 x Encabezados USB 2.0/1.1 1 x Conector de tarjeta de expansión THB_U4 1 x Encabezado del Módulo de Plataforma de Confianza (Solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) 1 x Botón de encendido 1 x Botón de reinicio 1 x Botón de limpieza de CMOS 1 x Puente de reinicio 1 x Puente de limpieza de CMOS |
| Conexiones en el panel de atrás | 1 x Botón Q-Flash Plus 2 x Conectores de antena SMA (2T2R) 1 x Puerto HDMI 6 x Puertos USB 3.2 Gen 1 4 x Puertos USB 2.0/1.1 2 x Puertos USB 3.2 Gen 2 Tipo-A (rojos) 1 x Puerto USB Type-C®, con soporte para USB 3.2 Gen 2×2 1 x Puerto RJ-45 3 x Conectores de audio |
| Otras Características | Wi-Fi 6E (802.11 ax) Bluetooth v5.2 Audio ALC1220-VB |
| Formato | ATX |
Unboxing de la X670 AORUS Elite AX
La Placa Madre X670 AORUS Elite AX viene en un empaque bastante llamativo, en su parte frontal podremos ver el logotipo de AORUS con su distinguida águila, sumado al modelo y el chipset que este cuenta que el AMD X670.
En la parte de atrás, encontraremos muchos más detalles como sus características principales que se destaca los MOSFET y su sistema de protección, la alimentación de 16 +2 +2 VRM, el puerto Ethernet compatible con ancho de banda de 2.5 Gbe y WI-Fi 6E, además de otros detalles y un diseño de los puertos USB que cuenta en el panel de atrás.
Al interior del empaque, nos encontraremos los siguientes elementos:
- 1 x Placa Madre X670 AORUS Elite AX
- 1 x Manual para el Usuario
- 1 x Antena Wi-Fi
- 2 x Cable Sata
- 1 x Tornillo M.2
Diseño y Características de la X670 AORUS Elite AX

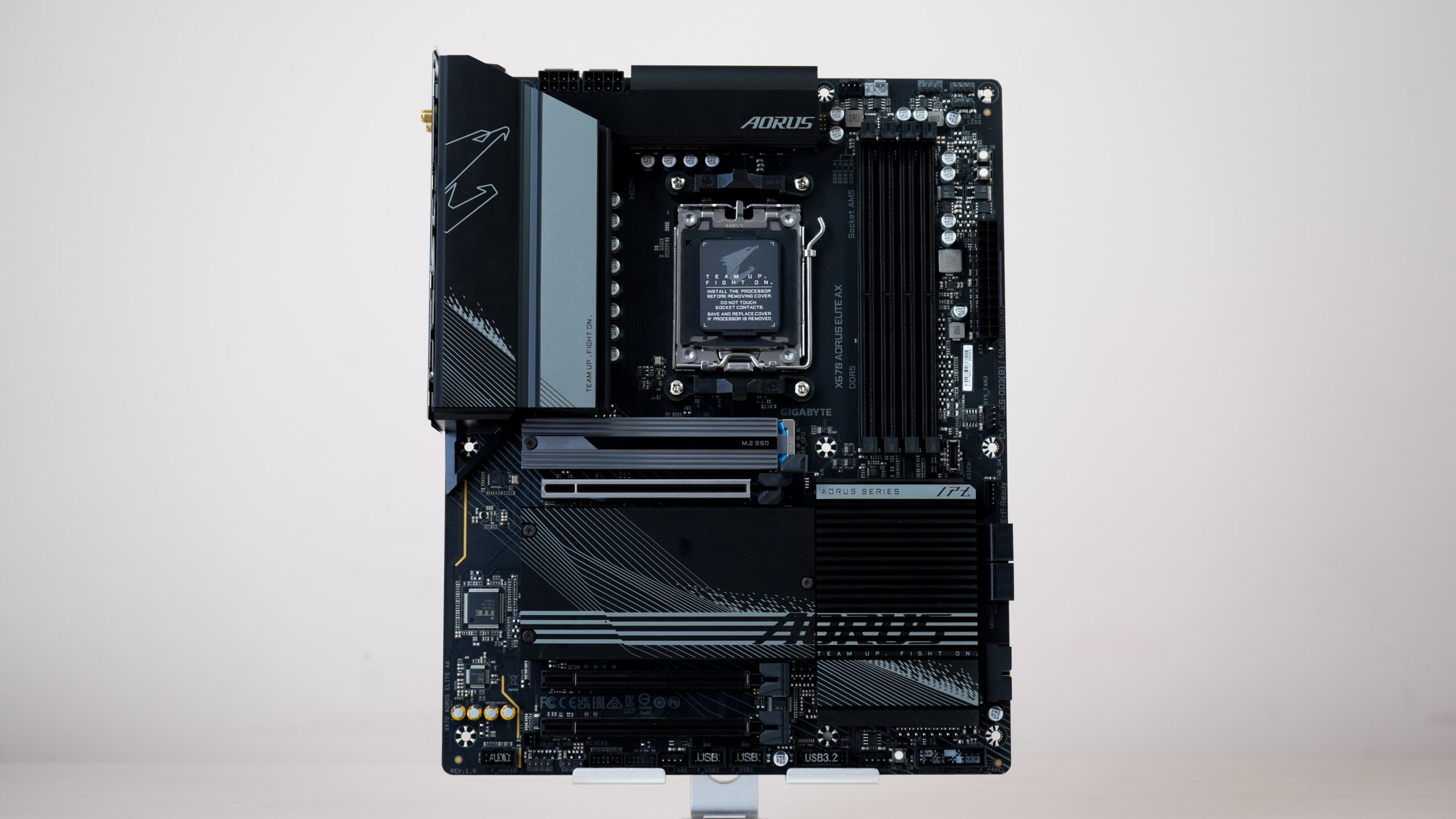

La Placa Madre X670 AORUS Elite AX cuenta con un diseño que oscuro, abarcando principalmente los negros y grises, sumado algunas líneas amarillas. Los detalles de diseño los encontraremos en los disipadores pasivos de la placa madre. Sobre el formato, es importante señalar que es de formato ATX y tiene una dimensiones de 30.5 centímetros de alto y de 24.4 centímetros de ancho.

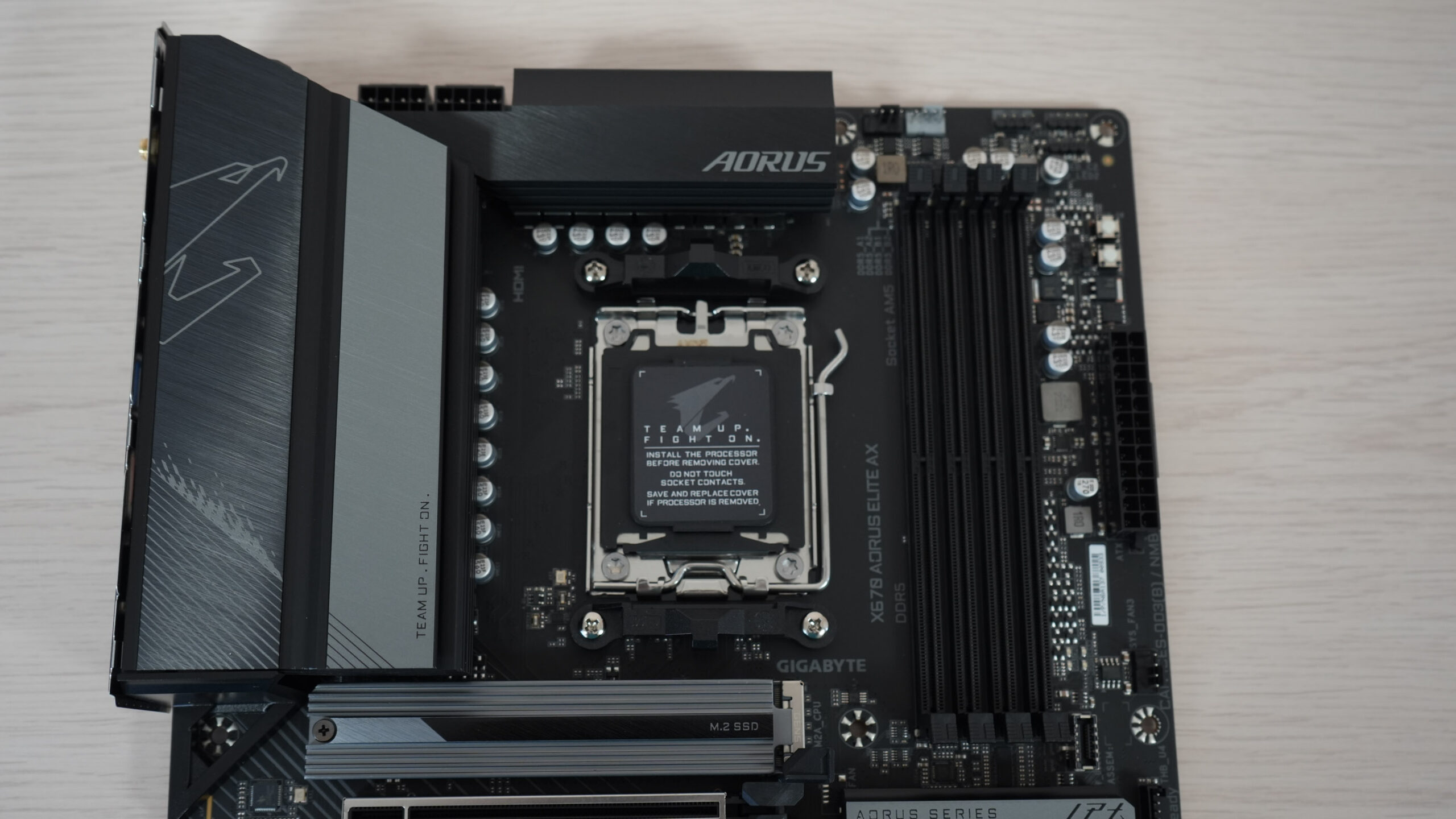

En la parte superior nos encontraremos con los disipadores de calor para la VRAM, como también de los cuatro módulos para memoria RAM compatible con DDR5, el que podremos conectar memorias de las siguientes velocidades 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6666(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s, y que también cuenta con soporte de non-ECC, XMP y la tecnología AMD EXtended Profiles for Overclocking (AMD EXPO).
También en la imagen superior podemos ver lo que es el disipador del M2A_CPU, el que nos permitirá colocar un SSD de formato M.2 de 25110/2280, y es compatible con tecnología PCIe 5.0.

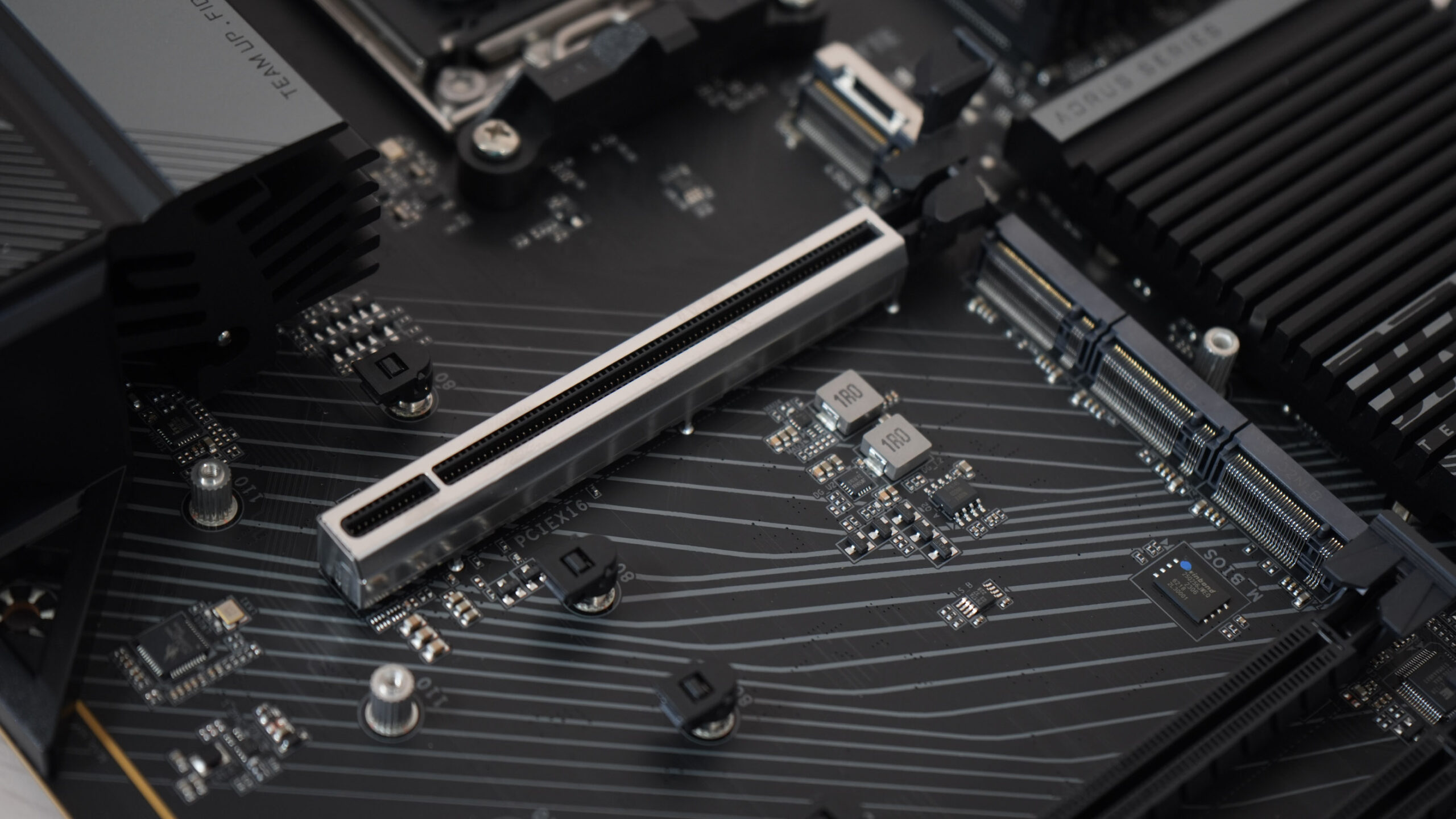

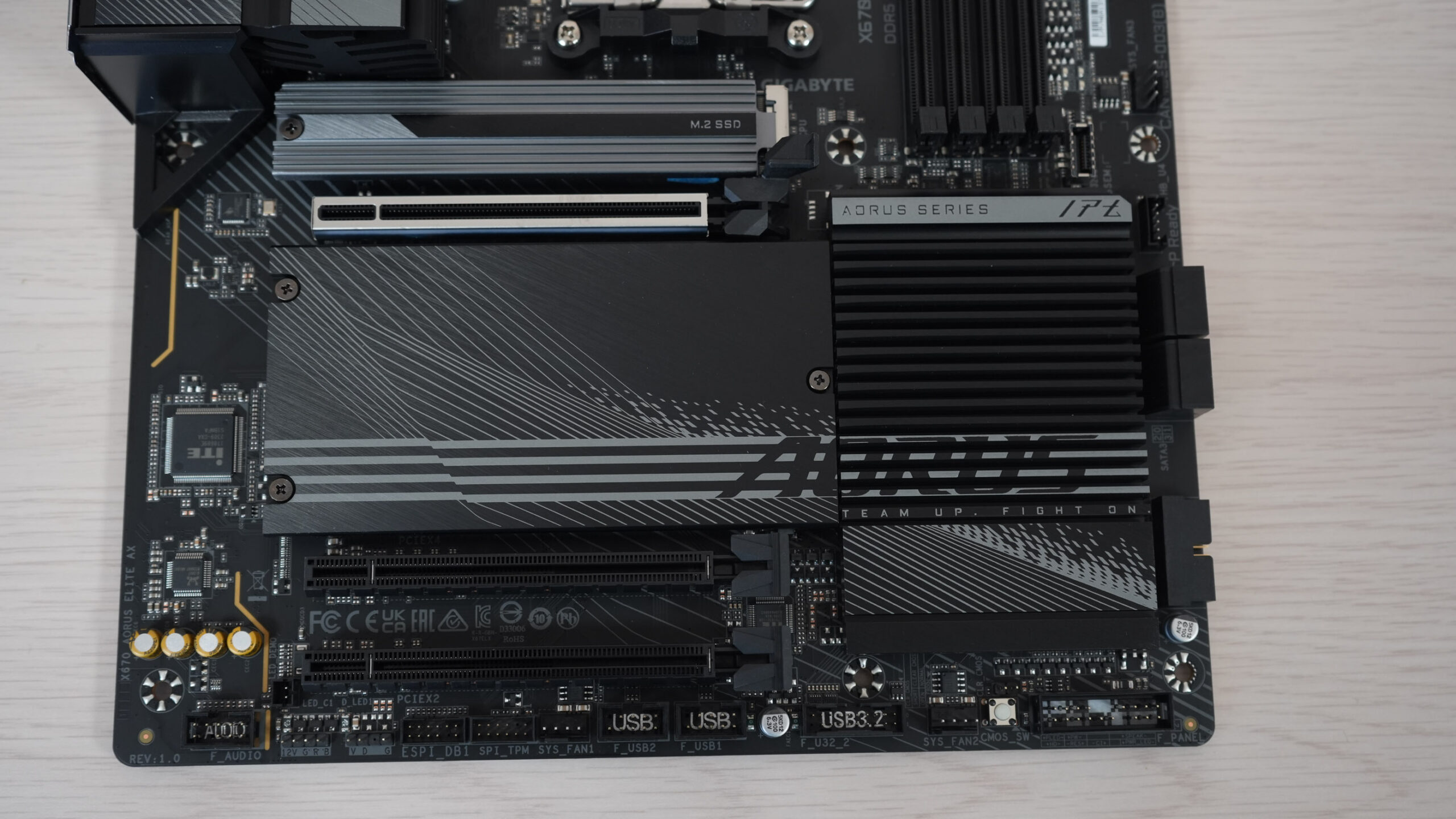

En la parte inferior de la X670 AORUS Elite AX, nos encontraremos con tres ranuras PCIe, de las cuales 3 son de formato x16, destacando que solamente una de estas se encuentra reforzada para tarjetas graficas de gran tamaño, y también incluye EZ-Latch, que es una forma de facilitar la extracción de la tarjeta graficas para de esta forma hacer más sencillo extraer el seguro de agarre.
También en este sector, sacando los tres tornillos del bloque disipador, encontraremos tres puertos M.2, en donde destacamos uno se conecta al Procesador y el otro se conecta al Chipset, permitiendo así conectar hasta un total de tres SSD, uno en la parte superior y dos en la inferior, los cuales son compatibles con los siguientes formatos:
- M2A_CPU: Soporta M.2 de formato 25110/2280 y es compatible con PCIe 5.0 x4 (CPU)
- M2B_CPU: 22110/2280 y es compatible con PCIe 4.0 x4 (CPU)
- M2C_SB: 22110/2280 y es compatible con PCIe 4.0 x4 (chipset)
- M2D_SB: 22110/2280 y es compatible con PCIe 4.0 x4 (chipset)
También es compatible con cuatro unidades de almacenamiento vía SATA.
VRM y fases de alimentación
La alimentación de energía de la X670 AORUS Elite AX cuenta con una configuración de 20 fases, las cuales 16 son para Vcore Phase (alimentación dedicadas al suministro de energía al núcleo del procesador [CPU]), 2 para SOC Phase (dedicadas al suministro de energía al Chip) y 2 son para MISC Phases (fases de alimentación adicionales). Todas las fases son alimentadas gracias a los conectores de alimentación de configuración 8 + 8.
El suministro de alimentación de la X670 AORUS Elite AX como bien mencionamos anteriormente, es a través de dos conectores, ambos de 8 + 8 pines cada uno.

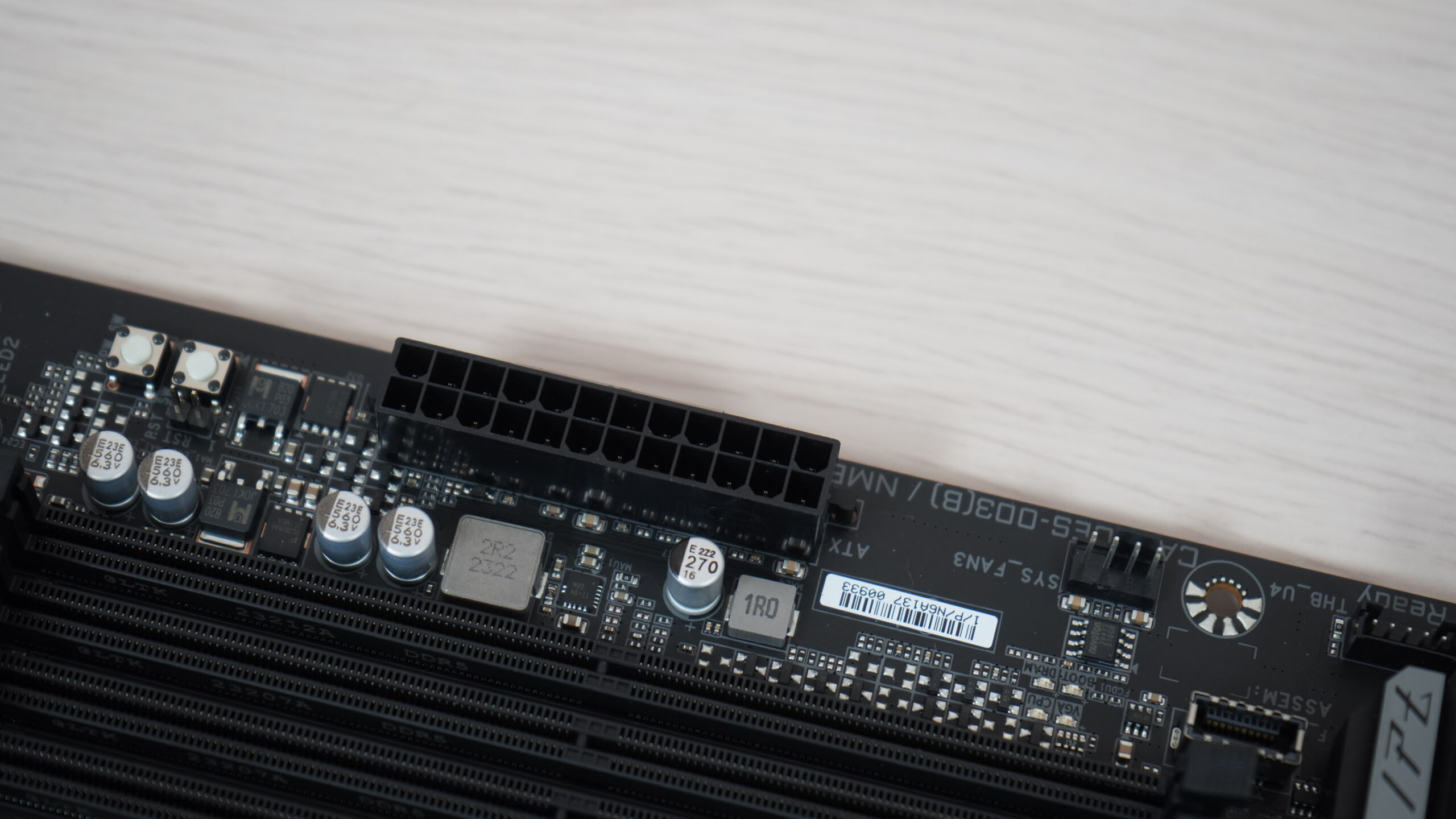

Mientras que la alimentación para el resto de las componentes de la placa se realiza por el ya conocido conector de 12 + 12 pines, común para la alimentación de Placas Madre y que va a un lado de las ranuras para memorias RAM.
Socket, chipset y memoria RAM
En lo que respecta al socket, la X670 AORUS Elite AX es de tipo AM5, en donde sus principales características es la integración de la tecnología Zen 4 de los procesadores AMD Ryzen serie 7000, que permite tener compatibilidad con PCIe 5.0 y memorias RAM DDR5. También se destaca los 44 carriles utilizables, 2 puertos USB de 5 Gbps, 12 puertos USB de 10 Gbps, 2 puertos USB de 20 GB.
Sobre el soporte de memorias RAM, la X670 AORUS Elite AX soporta memorias DDR5, con una capacidad máxima de 192 GB entre sus cuatro slots. Entre el soporte de estos slots, tenemos velocidades de hasta 8000 Mhz en OC y 5200 Mhz en forma normal con perfiles XMP y Dual Channel.
Puertos traseros y conexiones internas

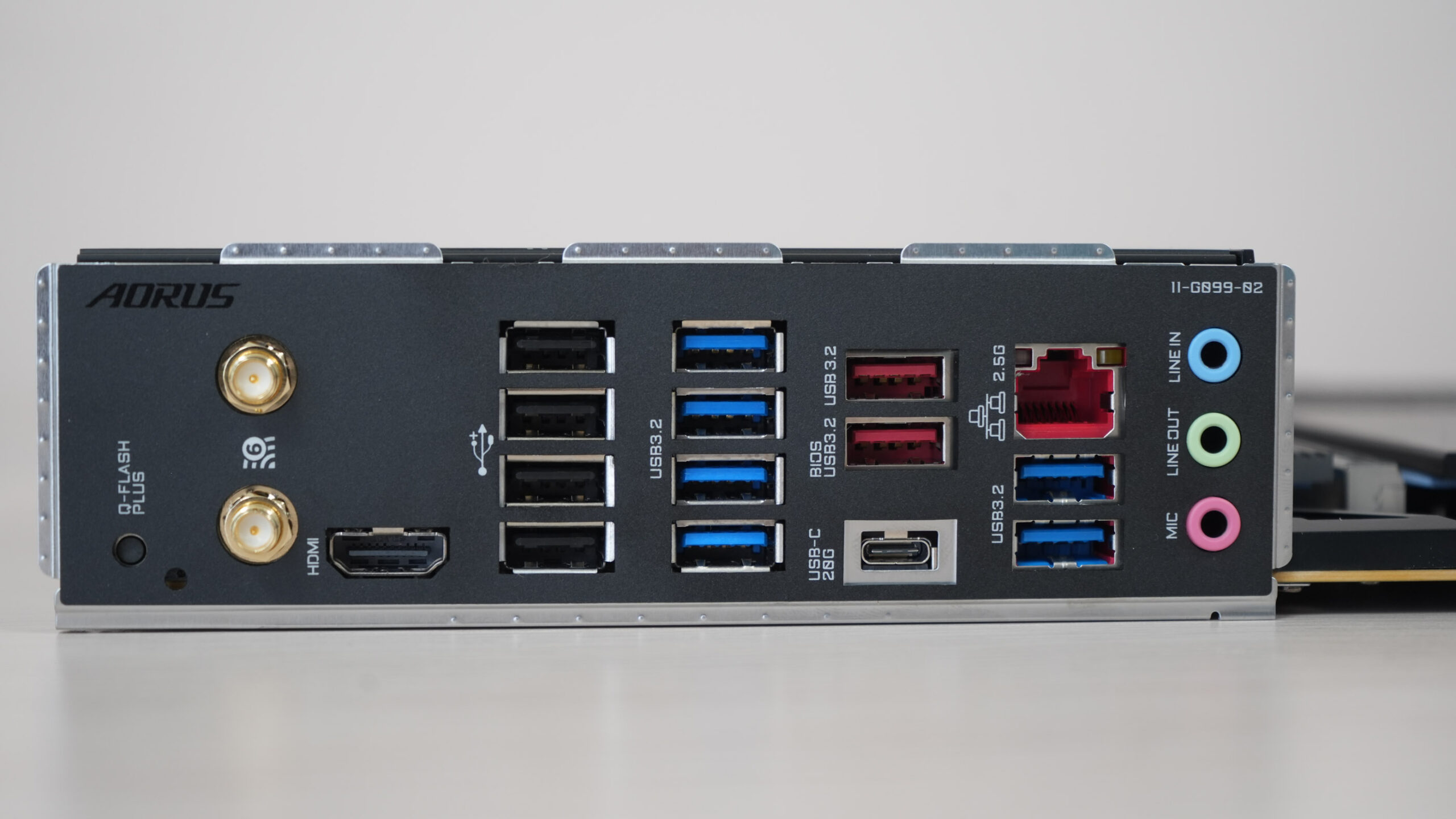

Revisando los puertos conectividad que tendrá la X670 AORUS Elite AX, en la parte trasera contamos con los siguientes puertos (De izquierda a derecha en referencia a la imagen de arriba):
- 1 x Botón Q-Flash Plus
- 2 x Conectores de antena SMA (2T2R)
- 1 x Puerto HDMI
- 6 x Puertos USB 3.2 Gen 1 (Azules)
- 4 x Puertos USB 2.0/1.1 (Negros)
- 2 x Puertos USB 3.2 Gen 2 Tipo-A (rojos)
- 1 x Puerto USB Tipo-C, con soporte para USB 3.2 Gen 2×2
- 1 x Puerto RJ-45
- 3 x Conectores de audio
Los puertos de conectividad ubicados en el interior de la X670 AORUS Elite AX son los siguientes:
- 1 x Conector principal de alimentación ATX de 24 pines
- 2 x Conectores de alimentación ATX 12V de 8 pines
- 1 x Encabezado de ventilador de CPU
- 1 x Encabezado de ventilador de CPU para refrigeración líquida
- 3 x Encabezados de ventilador de sistema
- 1 x Encabezado de tira LED para refrigeración de CPU/Encabezado de tira LED RGB para CPU
- 2 x Encabezados de tira LED direccionables
- 2 x Encabezados de tira LED RGB
- 4 x Conectores SATA 6Gb/s
- 4 x Conectores M.2 Socket 3
- 1 x Encabezado de panel frontal
- 1 x Encabezado de audio de panel frontal
- 1 x Encabezado USB Type-C® con soporte para USB 3.2 Gen 2×2
- 2 x Encabezados USB 3.2 Gen 1
- 2 x Encabezados USB 2.0/1.1
- 1 x Conector de tarjeta de expansión THB_U4
- 1 x Encabezado del Módulo de Plataforma de Confianza (Solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
- 1 x Botón de encendido
- 1 x Botón de reinicio
- 1 x Botón de limpieza de CMOS
- 1 x Puente de reinicio
- 1 x Puente de limpieza de CMOS
En conclusión
X670 AORUS Elite AX
La Placa Madre X670 AORUS Elite AX es una nueva incorporación para procesadores AMD Ryzen AM5 con chipset X670. Diseñada para usuarios que buscan una amplia conectividad, destaca por ser compatible con PCIe 5.0 y contar con funciones como 802.11ax Wi-Fi 6E, Puerto Ethernet de 2.5Gbe, y un Puerto USB C con capacidad de 20 GB por segundo de transferencia. Entre sus especificaciones técnicas se incluyen un socket AMD AM5, chipset X670, y compatibilidad con procesadores AMD Ryzen serie 7000. Ofrece cuatro ranuras DDR5 DIMM con capacidad máxima de 192 GB y soporte para velocidades de hasta 8000 MT/s (O.C.). En cuanto al almacenamiento, cuenta con cuatro puertos SATA III 6 Gbps y cuatro ranuras M.2 con soporte para RAID 0, 1 y 10. La conectividad incluye una variedad de puertos USB, tanto en el panel trasero como internamente. Además, presenta un diseño atractivo y detalles como disipadores de calor y una configuración de alimentación de 20 fases. La placa también ofrece características adicionales como Wi-Fi 6E, Bluetooth v5.2, y audio ALC1220-VB. Su formato es ATX, y el paquete incluye elementos como un manual, antena Wi-Fi, cables SATA, y tornillos M.2.
PROS
- Diseño sencillo
- Cuenta con sistema desanclaje sencillo para tarjetas graficas de gran tamaño.
- Gran conectividad de puertos y de gran velocidad.
- Soporta cuatro unidades de almacenamiento SSD vía M.2
- Compatible con DDR5
- Cuenta con botones de encendido y reinicio al interior
CONS
- Sin malos comentarios.
