Con el lanzamiento de la nueva línea de procesadores AMD, no podía hacer falta las Placa Madre compatible con estos procesadores, siendo una de las diferentes opciones que podemos encontrar en el mercado, la B650 AERO G de Gigabyte, la que esta orientada para creadores de contenido y creativos.
Entre sus principales características de la B650 AERO G de Gigabyte, tenemos la compatibilidad con Vision Link, conectividad de 2.5 GbE en su puerto de ethernet, Wi-Fi 6E, y puertos USB compatibilidad con altas velocidades de 20 Gbps. Por si fuera poco, también es compatible con memorias DDR5, 3 puertos para SSD formato M.2. PCIe 5.0, entre otras cosas más.
Pero antes de ir revisando en detalle a la placa madre B650 AERO G de Gigabyte, conozcamos las especificaciones técnicas que la marca nos comparte en relación con este producto.
Especificaciones Técnicas de la B650 AERO G de Gigabyte
Socket | AMD Socket AM5 |
Chipset | B650 |
Procesadores Compatible | Compatible con procesadores AMD Ryzen serie 7000 |
Memoria RAM | 4x DDR5 DIMM con un máximo de 128 Gb y compatibilidad con Dual Channel. Velocidades máximas de 6666 Mhz (O.C.). Soporte XMP |
Soporte de GPU | Compatibilidad con las tecnologías AMD Quad-GPU CrossFire y 2-Way AMD CrossFire. |
Slot de expansión | 1x PCIe 4.0 x16 (PCIEX16) (CPU) 1x PCIe 4.0 x4 (PCIEX4) (Chipset) 1x PCIe 3.0 x1 (PCIEX1) (Chipset) |
Almacenamiento | 4x SATA III 6 Gbps 3x M.2 – M2A_CPU: Soporta M.2 de formato 25110/2280 PCIe 4.0 x4 (CPU) – M2B_CPU: e 25110/2280 PCIe 4.0 x4 (CPU) – M2C_SB: 25110/2280 PCIe 3.0 x4 (chipset) Soporta RAID 0, 1 y 10. |
Otras Características | Wi-Fi 6E (802.11 ax) Bluetooth v5.2 Audio ALC1220-VB |
Formato | ATX |
Unboxing de la B650 AERO G de Gigabyte

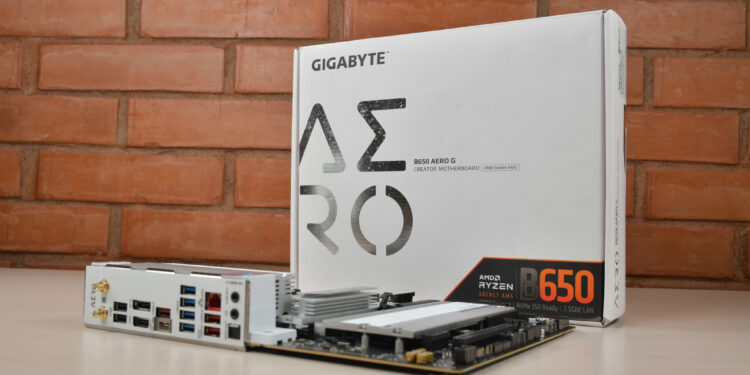

La Placa Madre B650 AERO G de Gigabyte viene en un sencillo empaque, en donde en su parte delantera podemos ver la palabra AERO, sumado al logo de Gigabyte y el chipset que trae, que es el B650. Por otro lado, en su parte trasera podemos encontrar más especificaciones, junto a una imagen referencial del producto y otros detalles importantes.

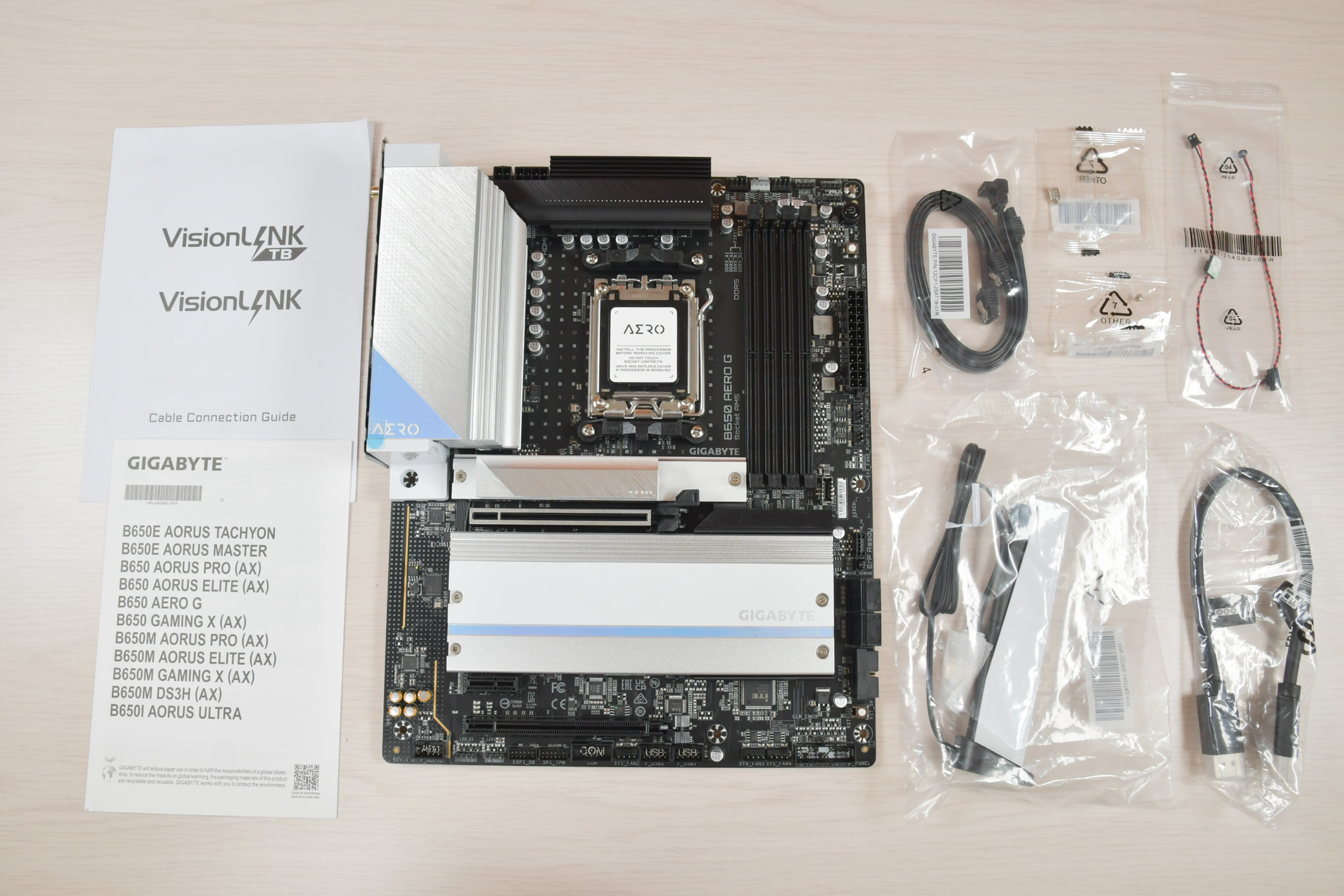

Los elementos que encontraremos al interior del empaque tenemos:
- 1 x Placa Madre B650 AERO G de Gigabyte
- 1 x Manual para el Usuario
- 1 x Antena Wi-Fi
- 2 x Cable Sata
- 1 x Bocina de Alarma
- 1 x Tornillo M.2
- 1 x Cable DisplayPort
- 1 x Guía de Conectividad VisionLink
Diseño y Características de la B650 AERO G de Gigabyte

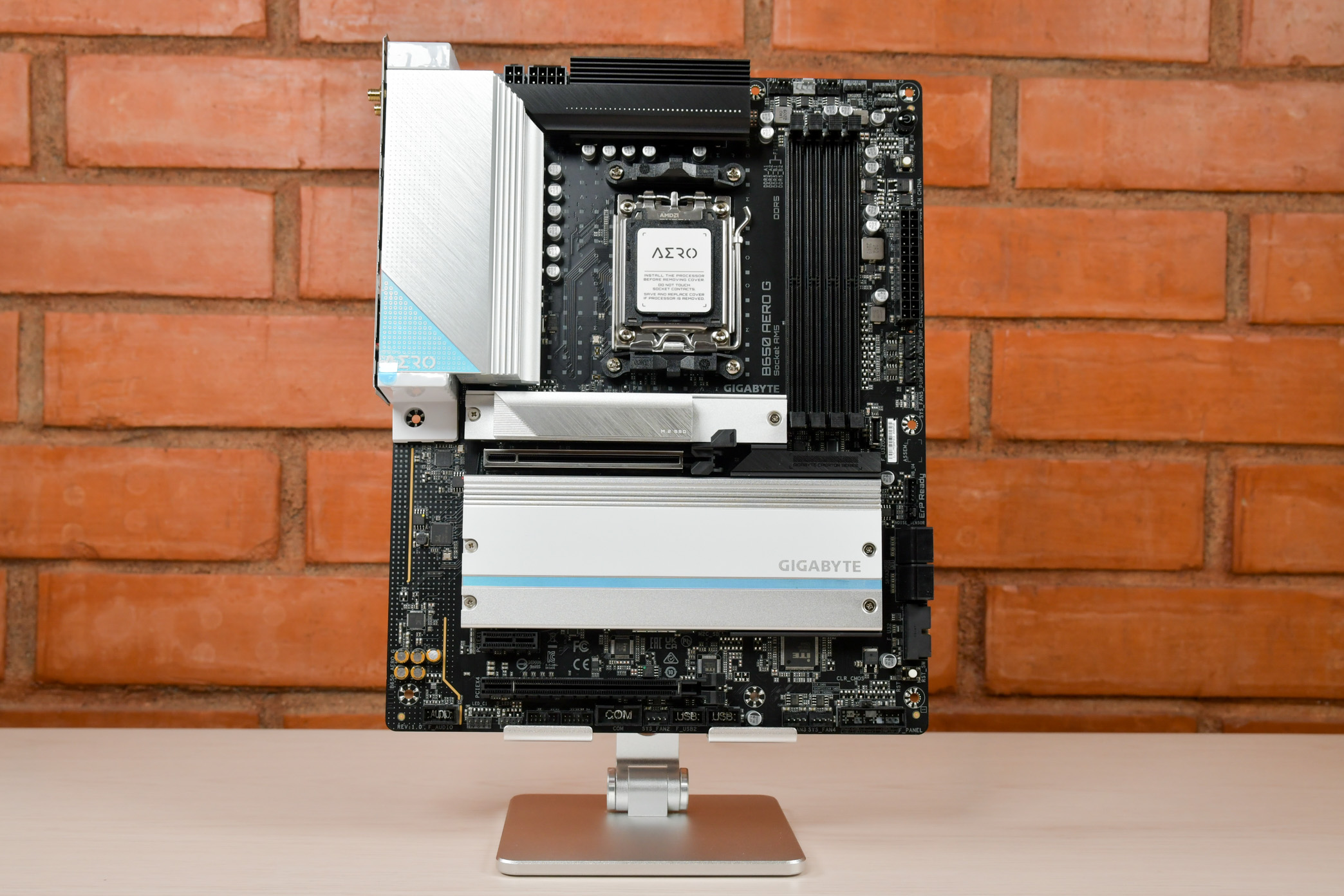

La Placa Madre B650 AERO G de Gigabyte cuenta con un diseño que combina blanco, plateado y negro, en donde principal los detalles claros los encontraremos en los disipadores pasivos de la placa madre. Sobre el formato, es importante señalar que es de formato ATX y tiene una dimensiones de 30.5 centímetros de alto y de 24.4 centímetros de ancho.
En la parte superior nos encontraremos con los disipadores de calor para la VRAM, como también de los cuatro módulos para memoria RAM compatible con DDR5, el que podremos conectar memorias de las siguientes velocidades 5200/4800/4400, y que también cuenta con soporte de non-ECC, XMP y la tecnología AMD EXtended Profiles for Overclocking (AMD EXPO).
También en la imagen superior podemos ver lo que es el disipador del M2A_CPU, el que nos permitirá colocar un SSD de formato M.2 de 25110 y 2280, y es compatible con tecnología PCIe 5.0.
En la parte inferior, nos encontraremos con tres ranuras PCIe, de las cuales 2 son de formato x16 y 1 de formato x2, destacando que solamente una de estas se encuentra reforzada para tarjetas graficas de gran tamaño, y también incluye EZ-Latch, que es una forma de facilitar la extracción de la tarjeta graficas para de esta forma hacer más sencillo extraer el seguro de agarre.

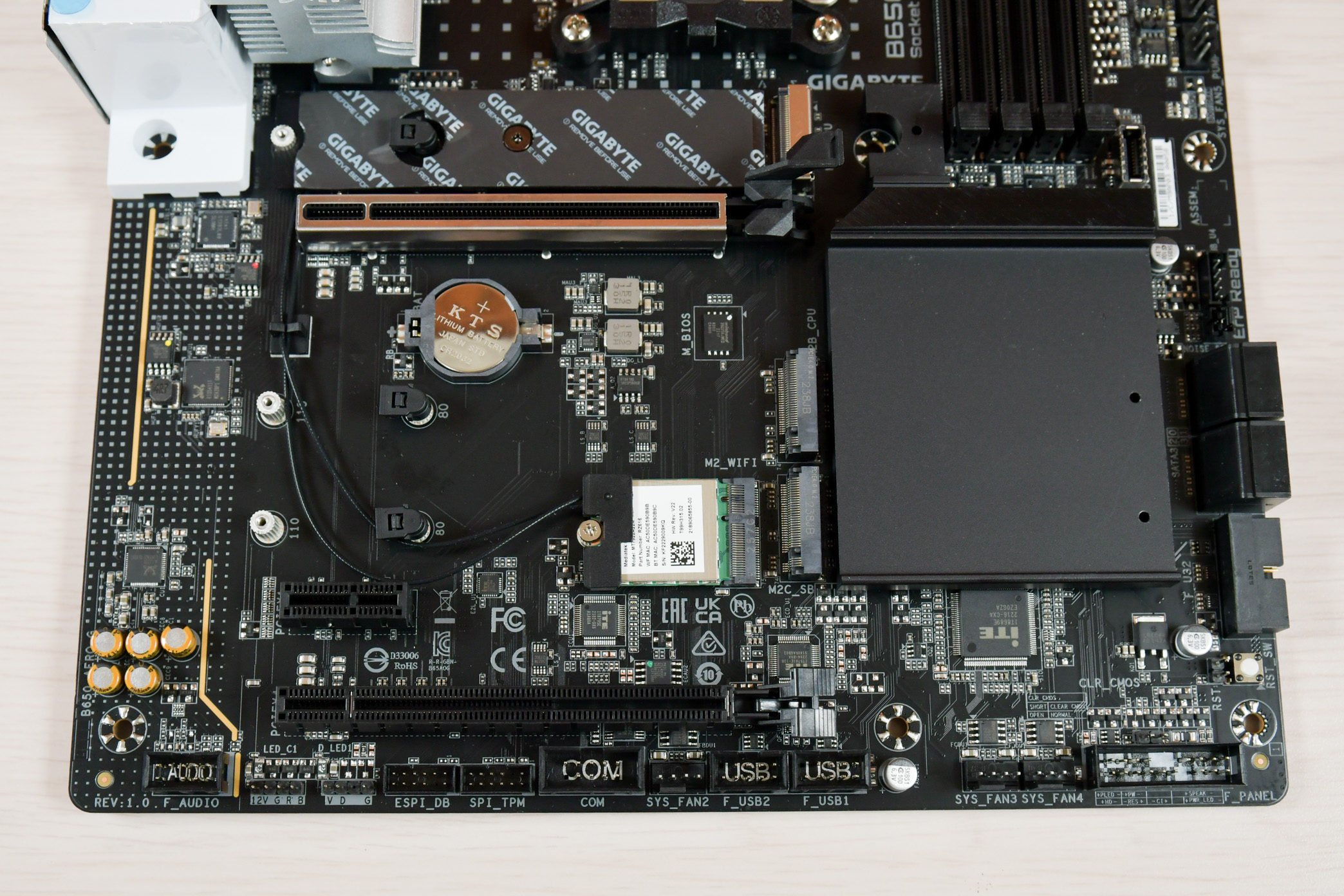

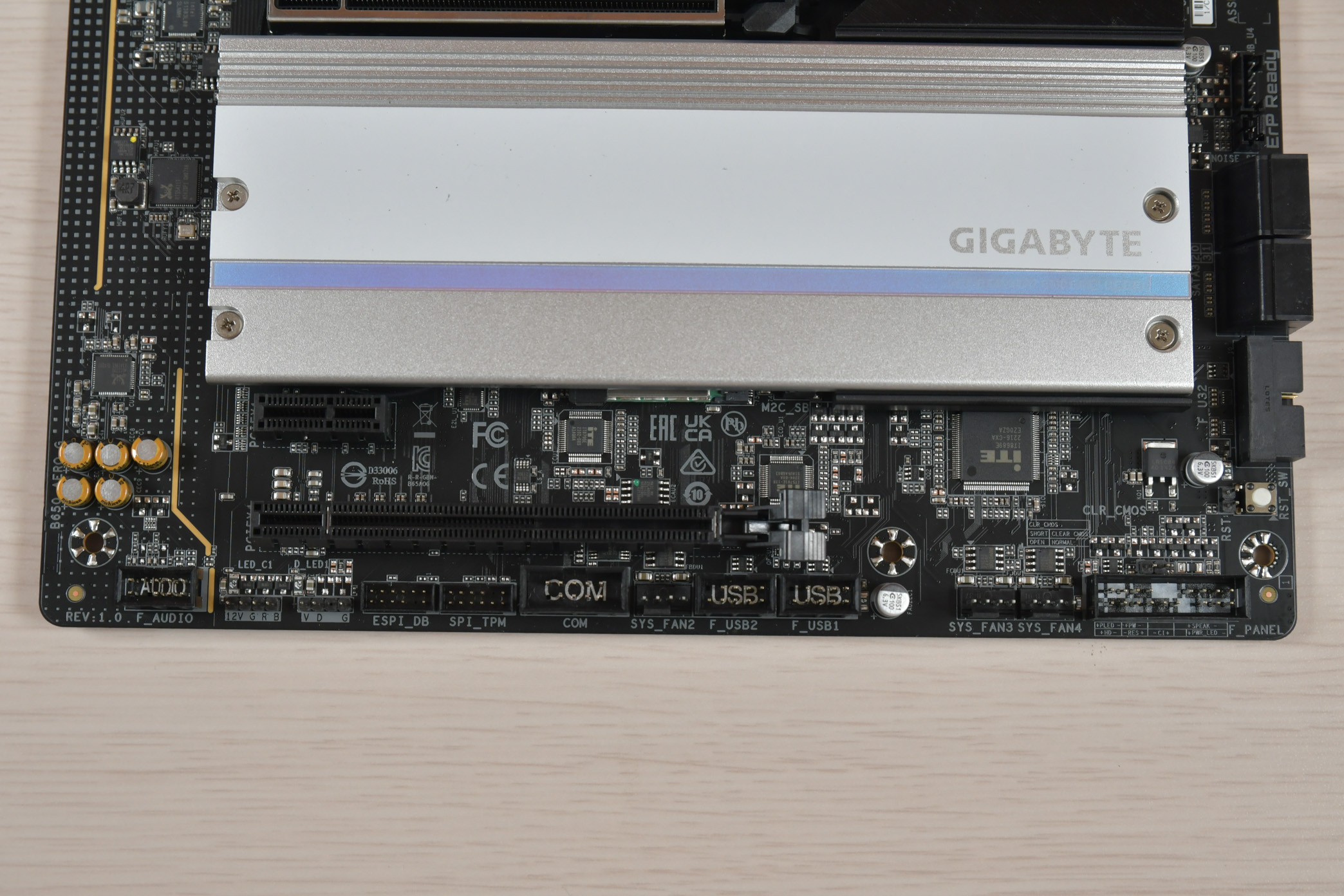

También en este sector, abajo del gran bloque disipador blanco encontraremos dos puertos M.2, en donde destacamos uno se conecta al Procesador y el otro se conecta al Chipset, permitiendo así conectar hasta un total de tres SSD, uno en la parte superior y dos en la inferior, los cuales son compatibles con los siguientes formatos:
- M2A_CPU: Soporta M.2 de formato 25110/2280 y es compatible con PCIe 5.0 x4 (CPU)
- M2B_CPU: 25110/2280 y es compatible con PCIe 4.0 x4 (CPU)
- M2C_SB: 25110/2280 y es compatible con PCIe 4.0 x4 (chipset)
VRM y fases de alimentación

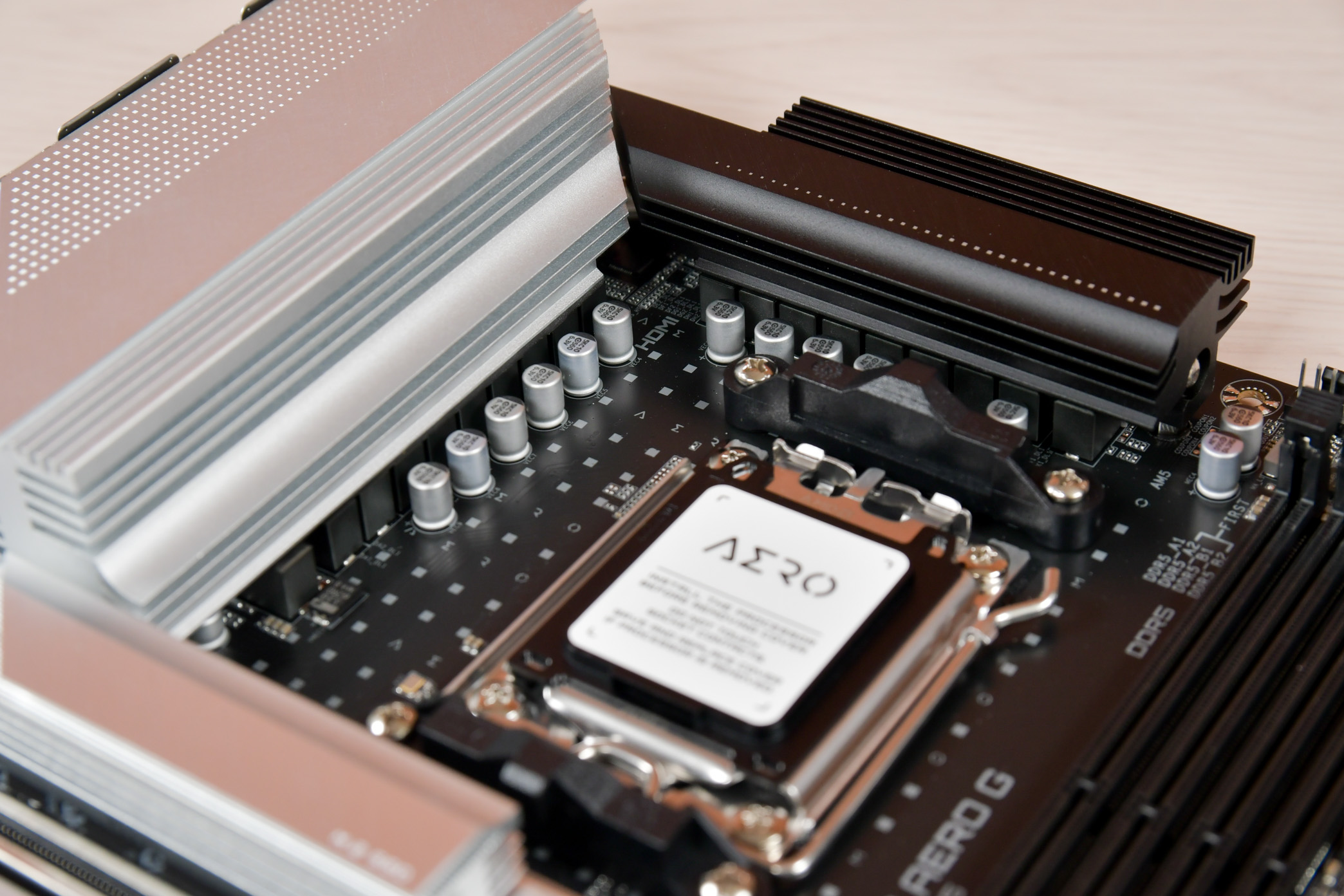

La alimentación de energía de la B650 AERO G de Gigabyte cuenta con una configuración de 19 fases. Todas las fases son alimentadas gracias a los conectores de alimentación de configuración 8 + 4.
El suministro de alimentación de la B650 AERO G de Gigabyte como bien mencionamos anteriormente, es a través de dos conectores, ambos de 8 + 4 pines cada uno.

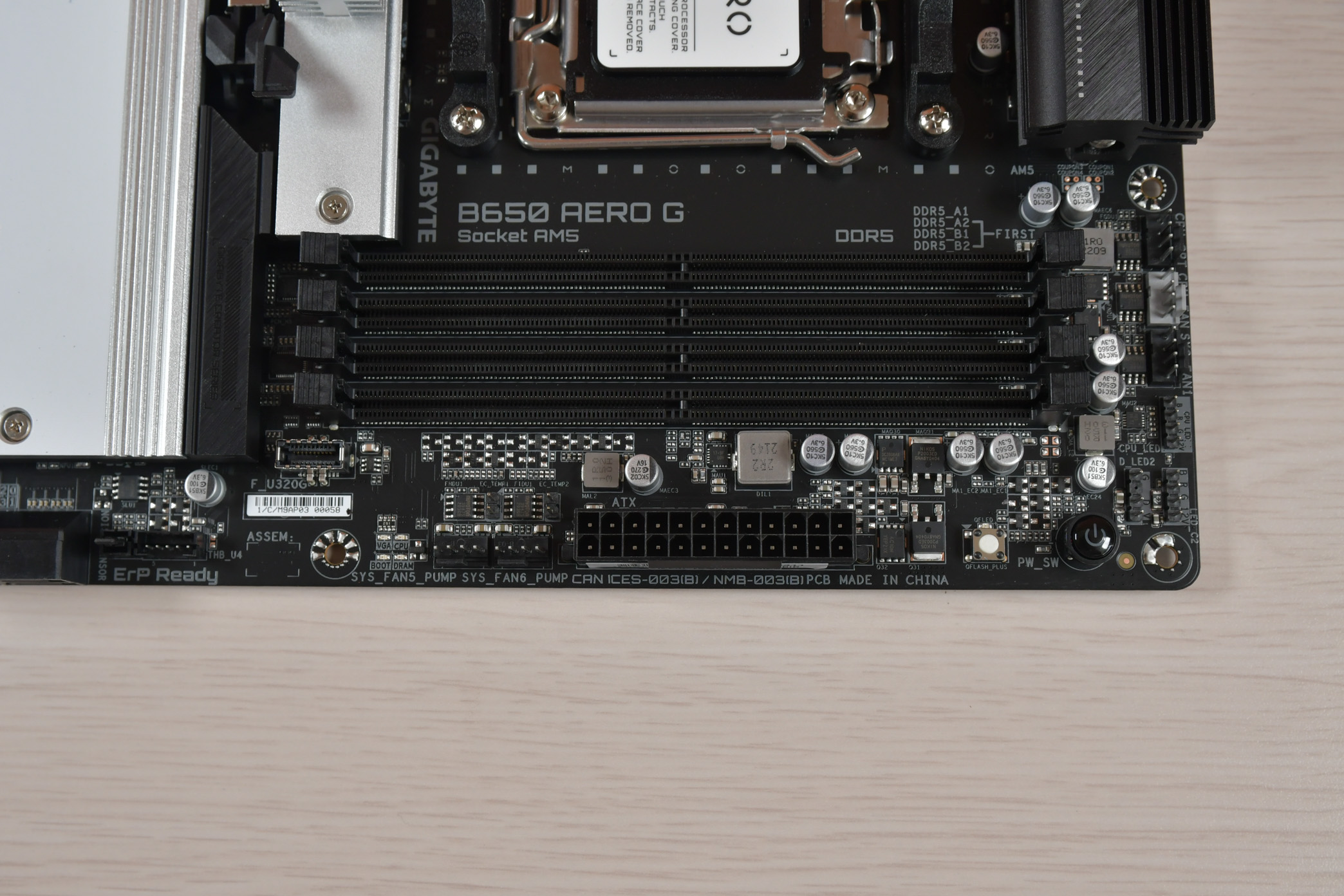

Mientras que la alimentación para el resto de las componentes de la placa se realiza por el ya conocido conector de 12 + 12 pines, común para la alimentación de Placas Madre y que va a un lado de las ranuras para memorias RAM.
Socket, chipset y memoria RAM

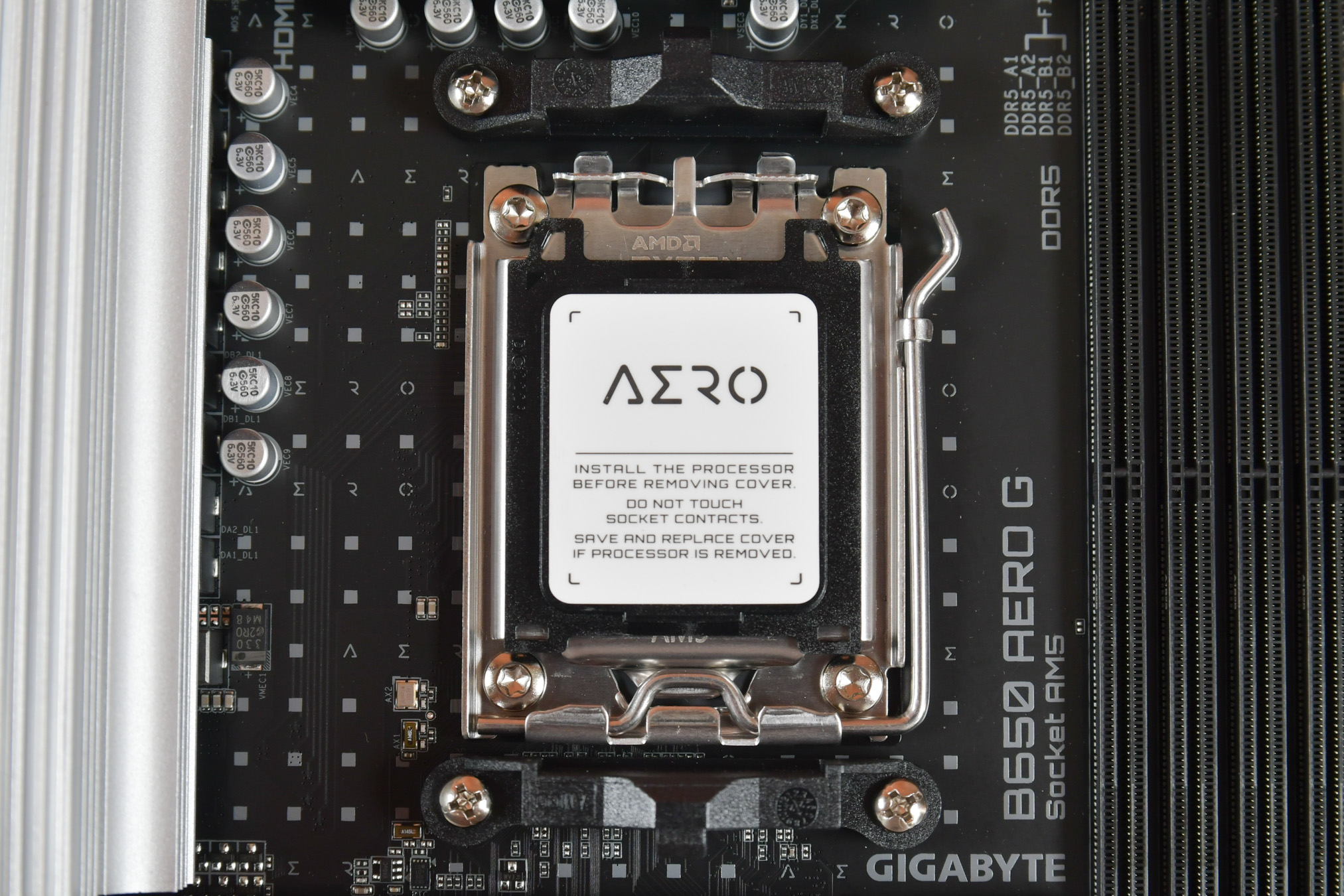

En lo que respecta al socket, la B650 AERO G de Gigabyte es de tipo AM5, en donde sus principales características es la integración de la tecnología Zen 4 de los procesadores AMD Ryzen serie 7000, que permite tener compatibilidad con PCIe 5.0 y memorias RAM DDR5. También se destaca los 36 carriles utilizables, puertos USB de 10 Gbps y 1 puerto USB de 20 Gbps.
Sobre el soporte de memorias RAM, la B650 AERO G de Gigabyte soporta memorias DDR5, con una capacidad máxima de 128 GB entre sus cuatro slots. Entre el soporte de estos slots, tenemos velocidades de hasta 6666 Mhz en OC y 5200 Mhz en forma normal con perfiles XMP y Dual Channel.

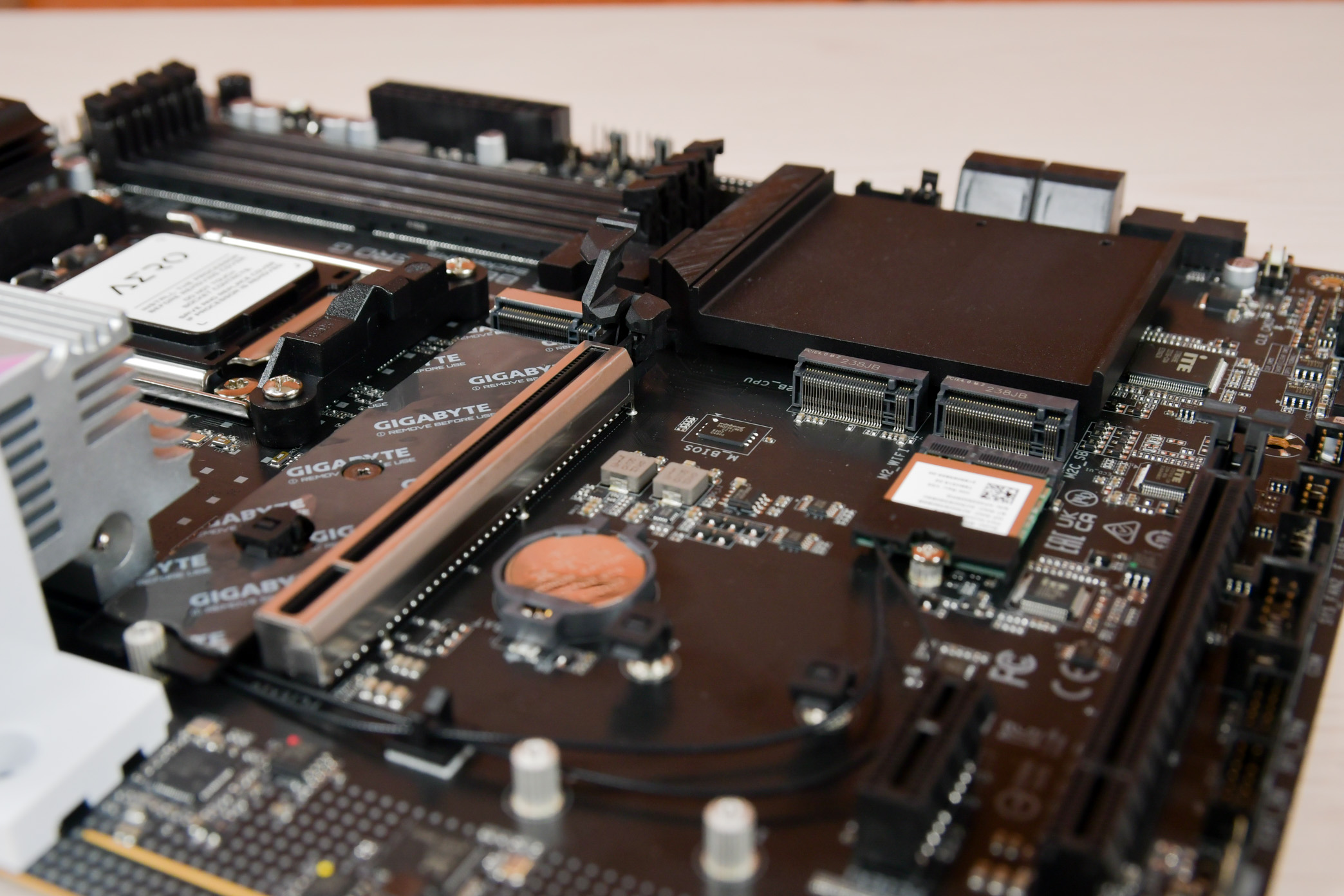

Almacenamiento y ranuras PCIe

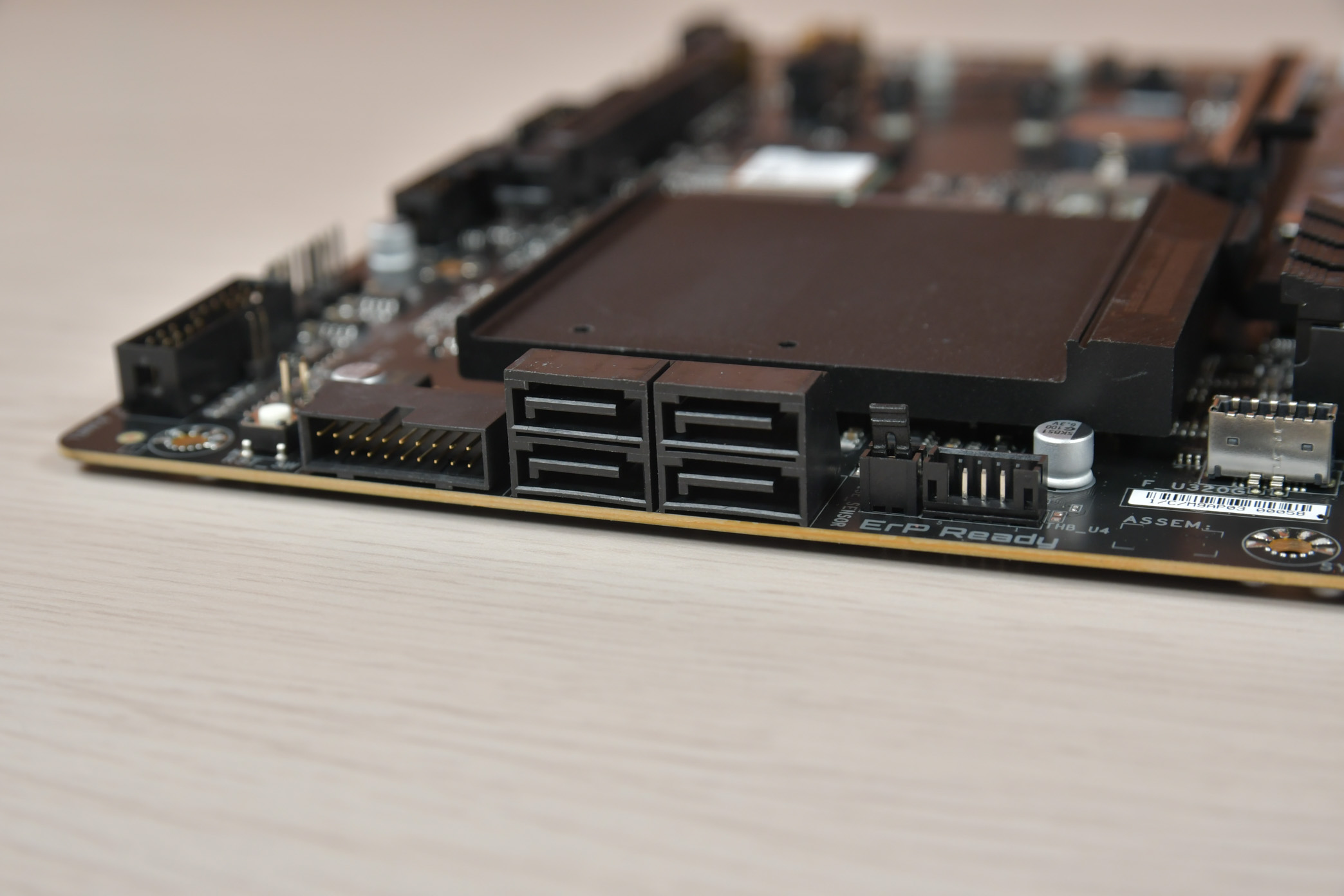

La B650 AERO G de Gigabyte nos permitirá conectar hasta tres unidades M.2 y cuatro unidades de almacenamiento compatible vía SATA de 6 Gb/s. También soporta configuraciones RAID 0, 1 y 10.
Para sacar más provechos de nuestros componentes, Gigabyte destaca lo siguiente:

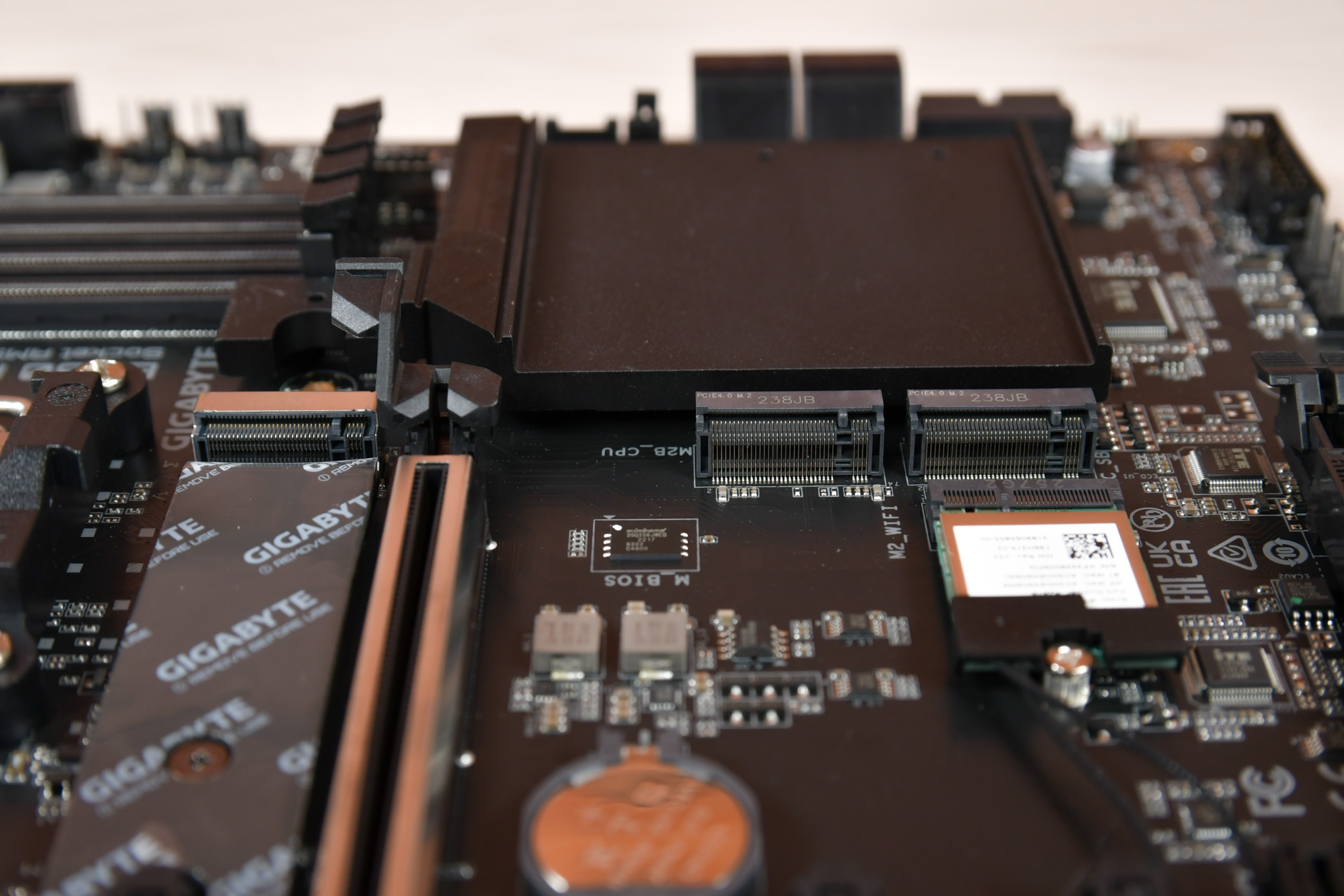

- M2A_CPU: Se encuentra conectado al CPU y es el de la izquierda de la foto de arriba. También es compatible con M.2 de formato 25110/2280 y PCIe 5.0 x4/x2.
- M2B_CPU: También se encuentra conectado al CPU y es el M.2 del medio de la foto de arriba, siendo compatible con formato 25110/2280 y compatible con PCIe 4.0 x4/x2.
- M2C_SB: Es el último de izquierda a derecha de la foto de arriba, y también es compatible con 25110/2280 y soporta PCIe 4.0 x4/x2.

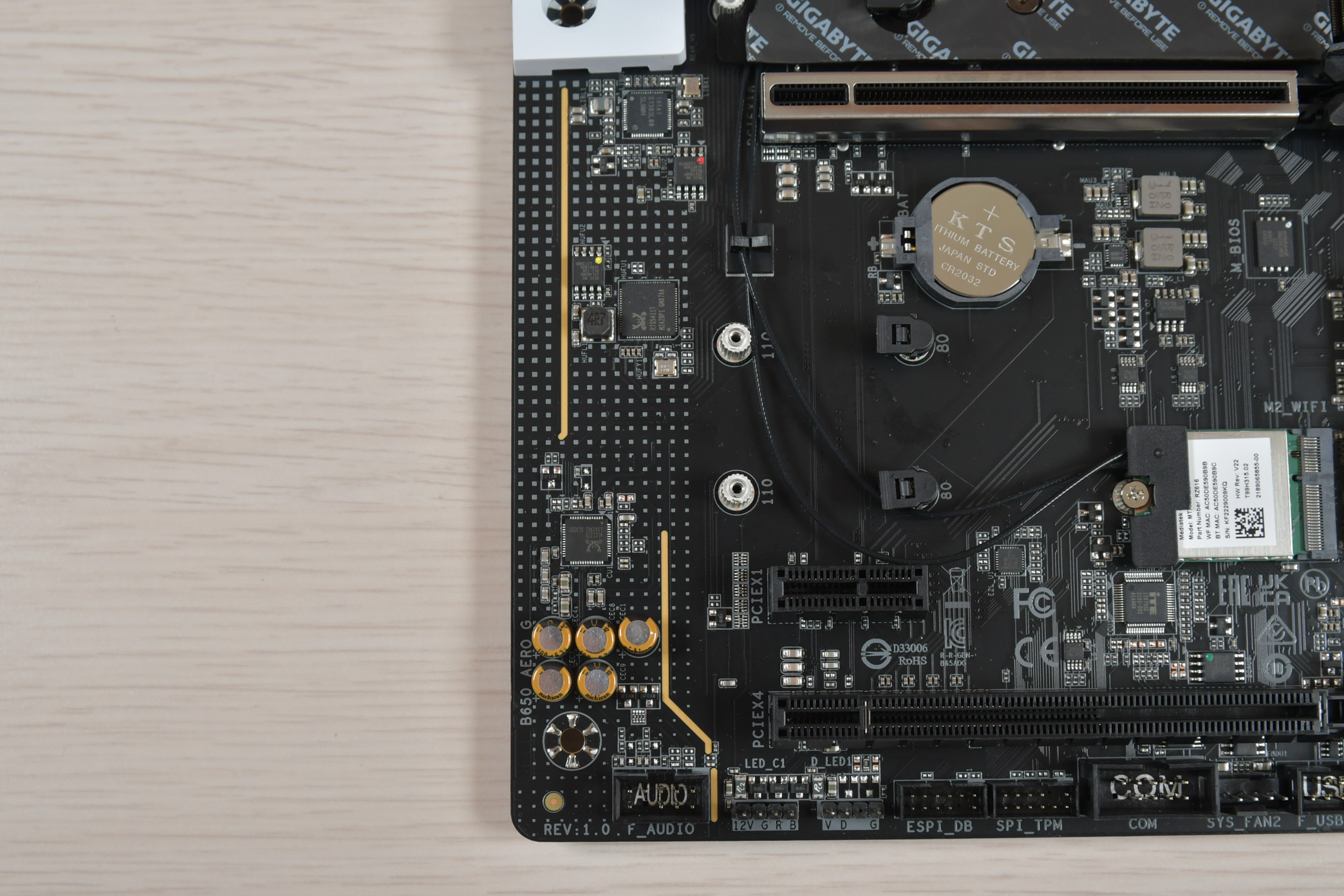

Entrando en detalles con los puertos PCIe, la B650 AERO G de Gigabyte cuenta con 3 puertos PCIe, dos de ellos en formato X16, mientras que uno es de formato X2.Cabe destacar que solamente el primer puerto PCIe de arriba hacia abajo cuenta con reforzamiento de acero para tarjetas de videos de gran tamaño. El detalle de las ranuras PCIe es el siguiente:
- PCIEX16 (CPU): Es la primera ranura de arriba hacia abajo, la que cuenta con soporte de acero y la cual está conectada a los 6 carriles PCIe 4.0 de la CPU y no comparte bus con nadie más.
- PCIEX1 (Chipset): Es la segunda ranura de arriba hacia abajo, y comparte ancho de banda con el conector M2C_SB. La ranura PCIEX4 deja de estar disponible cuando se instala un dispositivo en el conector M2C_SB.
- PCIEX4 (Chipset): Es la tercera y última ranura de arriba hacia abajo. Y tanto como el PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 3.0.
Conectividad de red y tarjeta de sonido
La B650 AERO G de Gigabyte cuenta con un solo puerto Ethernet con un ancho de banda de 2.5 Gbps. También incluye una tarjeta WiFi 6E (802.11ax), la cual trabaja en frecuencias de 6, 5 y 2.4 Ghz. Además de conectividad Bluetooth 5.2.
En la configuración de sonido, contamos con un ALC1220-VB.
Puertos traseros y conexiones internas

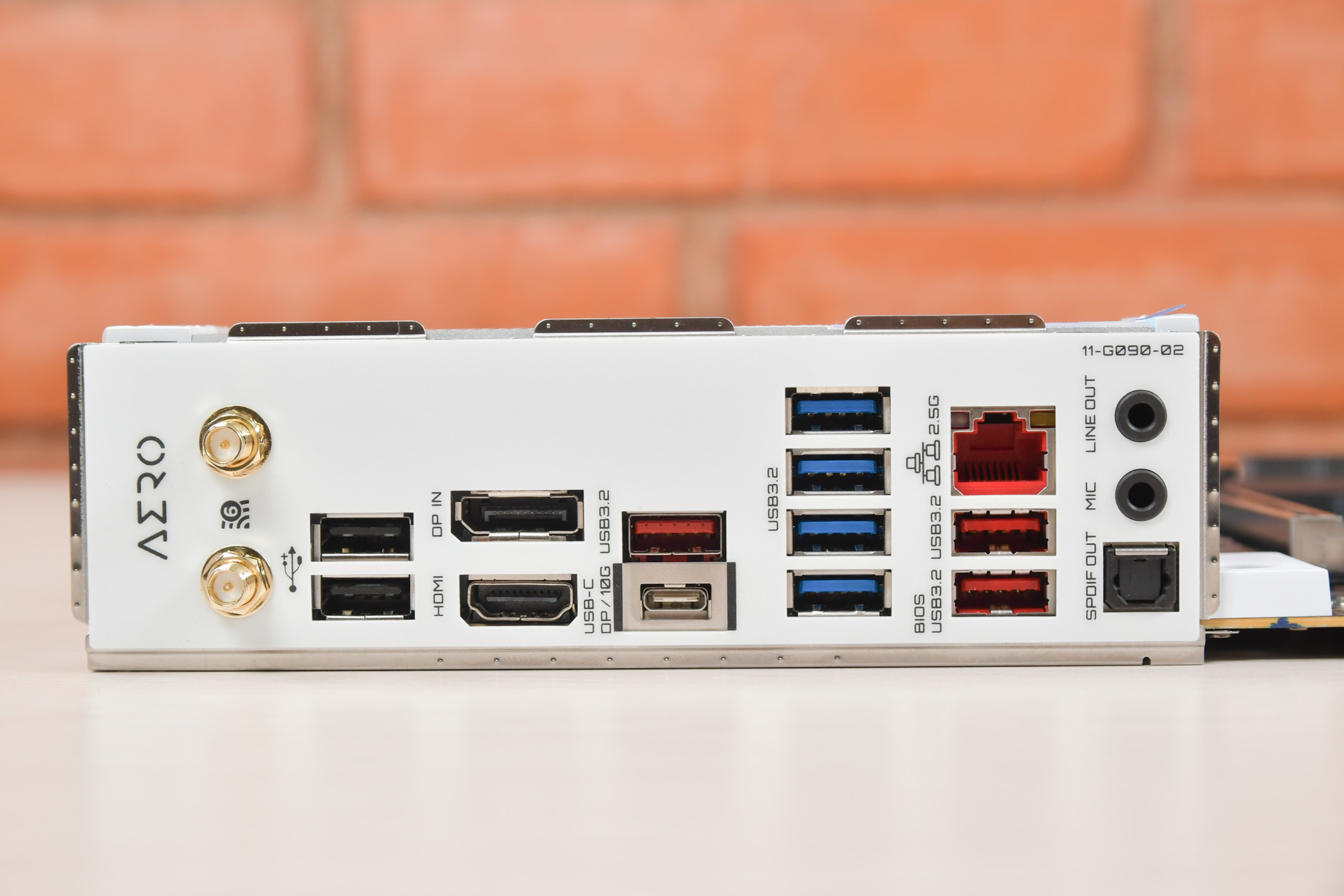

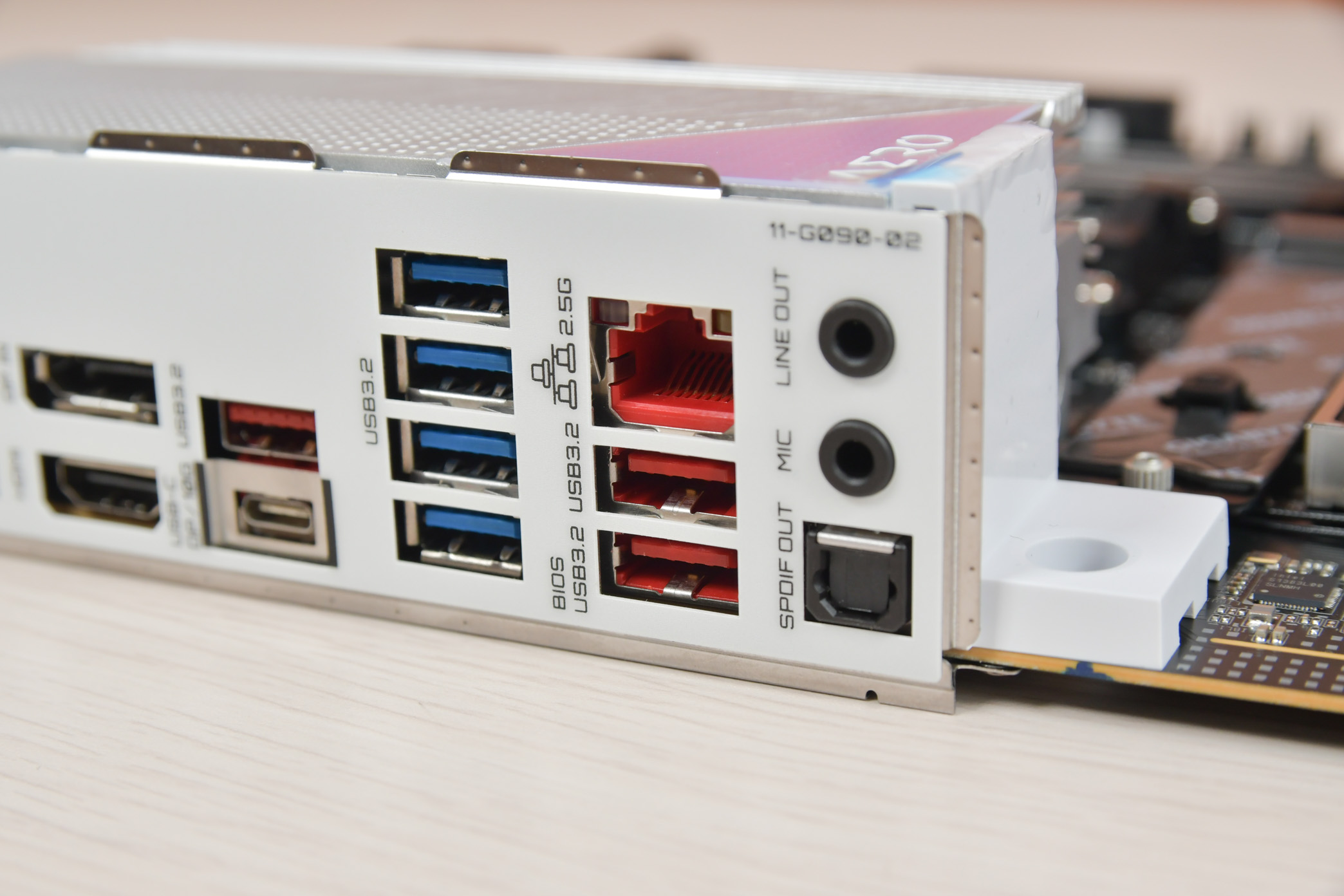

Revisando la conectividad que tendrá la B650 AERO G de Gigabyte, en la parte trasera contamos con los siguientes puertos (De izquierda a derecha en referencia a la imagen de arriba):
- 2 x SMA Conectores de Antena (2T2R)
- 2 x Puertos USB 2.0/1.1
- 1 x Puerto HDMI
- 1 x Puerto DisplayPort
- 1 x Puerto USB Tipo-C(DisplayPort), con soporte USB 3.2 Gen 2
- 3 x Puertos USB 3.2 Gen 2 Tipo-A (Puertos color rojo)
- 4 x Puertos USB 3.2 Gen 1 (Puertos de color azul)
- 1 x Puerto RJ-45
- 2 x audio jacks
- 1 x optical S/PDIF Out connector

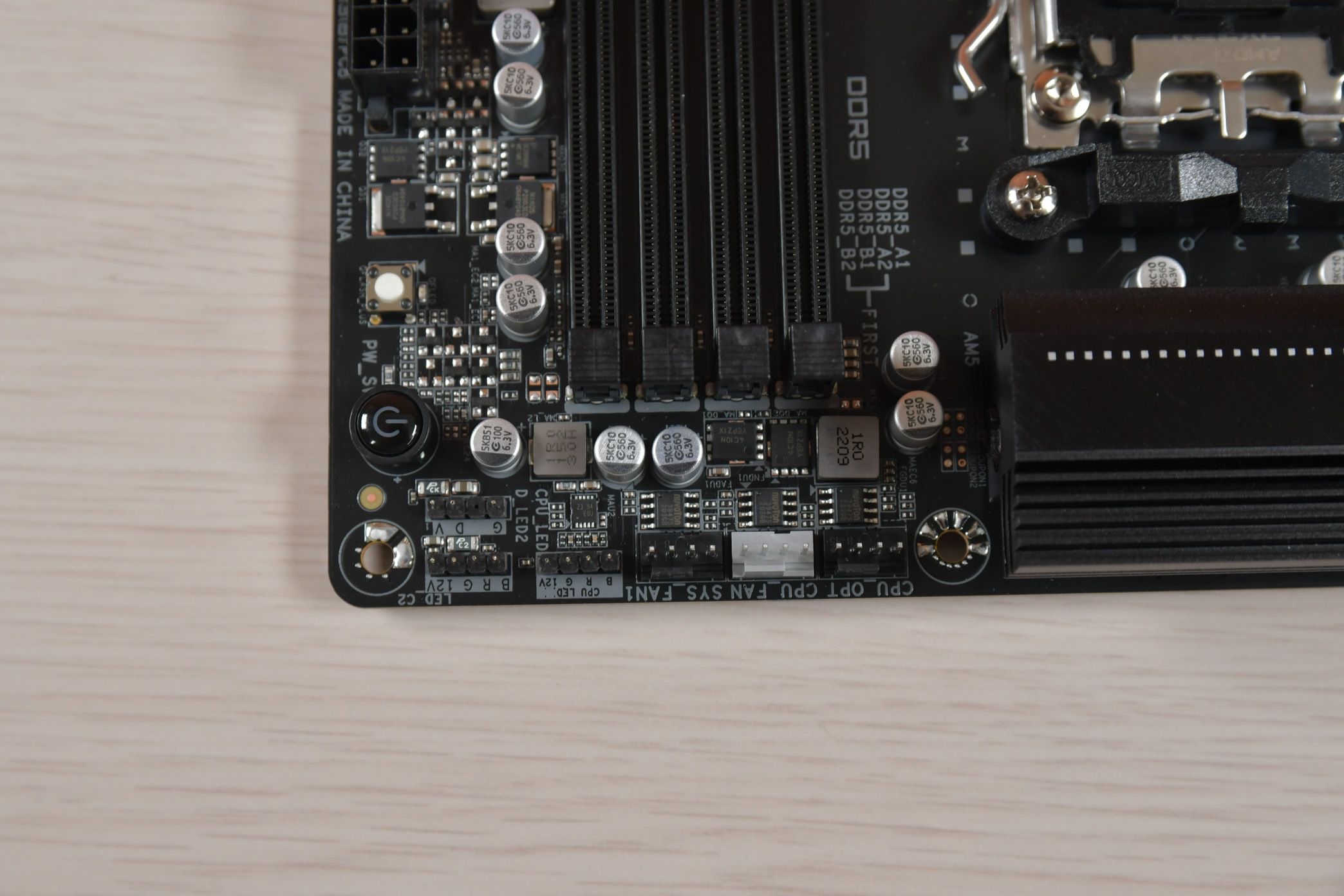

Los puertos de conectividad ubicados en el interior de la B650 AERO G de Gigabyte son los siguientes:
- 1 x Conector de alimentación principal ATX de 24 pines
- 1 x Conector de alimentación ATX 12V de 8 pines
- 1 x Conector de alimentación ATX de 12 V de 4 pines
- 1 x Cabezal de energía para ventilador de CPU
- 1 x Cabezal de energía de ventilador de CPU de refrigeración por agua
- 4 x Cabezales de energía para ventiladores
- 2 x Cabezales de energía para bomba de enfriamiento de agua/ventilador del sistema
- 2 x Cabezales de tira de LED direccionables
- 2 x Cabezales de tira LED RGB
- 1 x Tira de LED para enfriador de CPU/cabezal de tira de LED RGB
- 3 x Puertos M.2 Socket 3
- 4 xPuertos SATA 6Gb/s
- 1 x front panel header
- 1 x front panel audio header
- 1 x USB Type-C® header, with USB 3.2 Gen 2×2 support
- 1 x USB 3.2 Gen 1 header
- 2 x USB 2.0/1.1 headers
- 1 x noise detection header
- 1 x THB_U4 add-in card connector
- 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI
- 2.0 module only)
- 1 x serial port header
- 1 x Q-Flash Plus button
- 1 x reset button
- 1 x reset jumper
- 2 x temperature sensor headers
- 1 x Clear CMOS jumper
En conclusión
B650 AERO G
PROS
- Diseño llamativo.
- Cuenta con sistema desanclaje sencillo para tarjetas graficas de gran tamaño.
- Gran conectividad de puertos y de gran velocidad.
- Compatible con DDR5
CONS
- No cuenta con botón de encendido interno.
