Esta semana tuvimos la posibilidad de probar la placa madre ASUS Sabertooth Z170 S, una placa madre que cuenta con estilo y grandes características aun costo accesible hoy en día, para así poder lograr obtener el mayor rendimiento en nuestra computadora.

Orientada al segmento medio, esta placa satisfacera a más de alguno con todas sus cualidades, más aún cuando ha sido diseñada para condiciones extremas, bajo estrictas pruebas militares de alta exigencia.

https://www.youtube.com/watch?v=BiV_N6xgei4

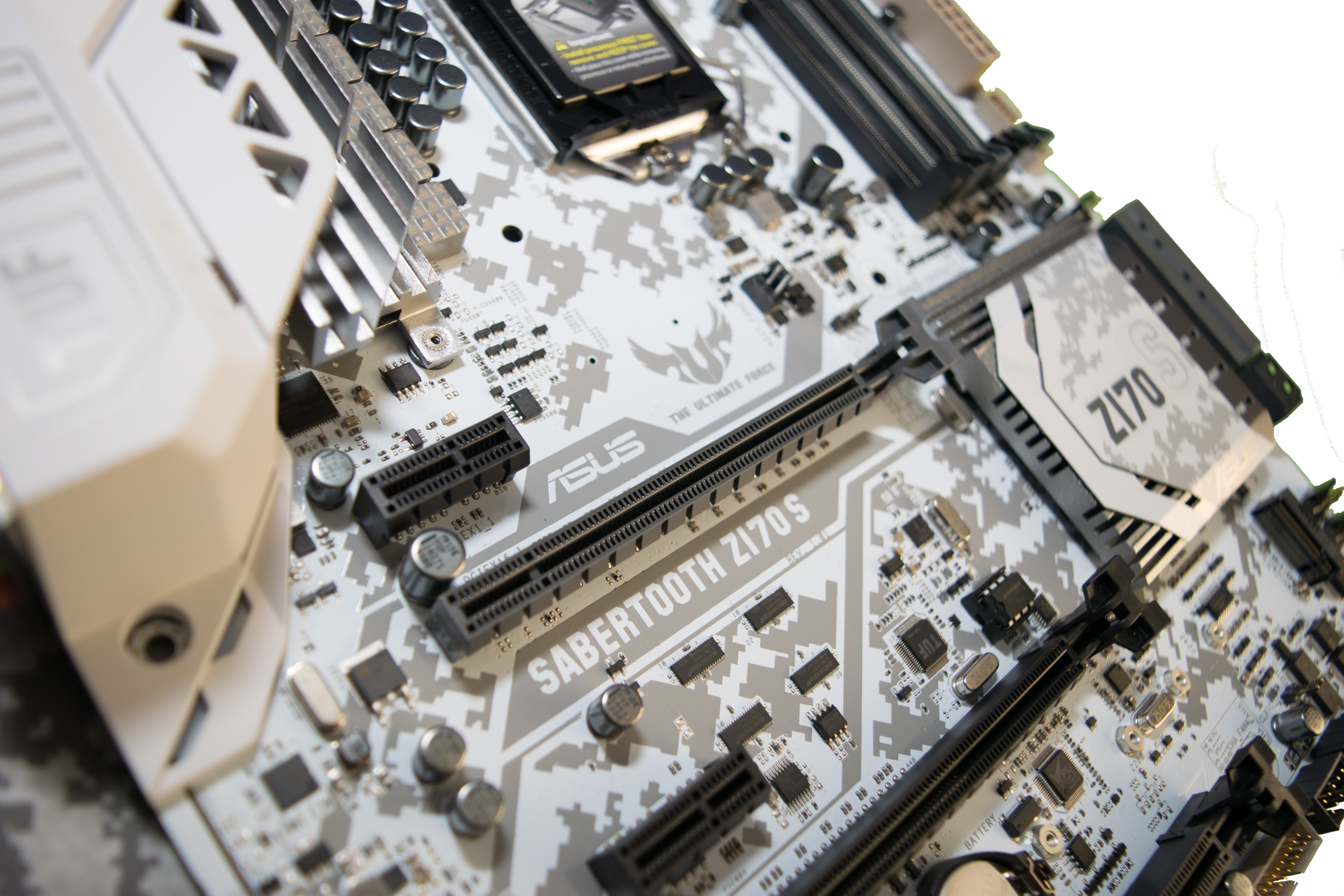

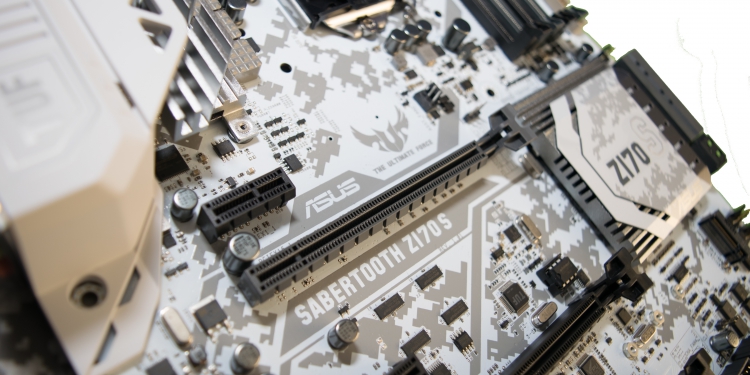

La Z170 S Sabertooth es una tarjeta madre diseñada para zócalo de la línea LGA 1151 y utiliza el chipset Z170, brindando el soporte para procesadores de la sexta generación Intel Core. En la placa también encontrarás lo último en tecnologías de refrigeración de la línea TUF en forma del Thermal Armor, TUF Fortifier y Thermal Radar 2 así como otras tecnologías novedosas como el soporte para USB 3.1 Tipo A y Tipo C, conectividad SATA Express y M.2.

En la ASUS Sabertooth Z170 S cuenta con un diseño de camuflaje blanco y gris, tanto en su caja como en el producto mismo, incluyendo las principales características de esta placa madre. Con la posibilidad de soportar SLI de tarjetas de video Nvidia o Crossfire de tarjetas de vídeo AMD. En su parte trasera encontraremos muchos más detalles, destacando sus funcionalidades y además de presentarnos una imagen de esta.

Una vez abierta, podremos disfrutar visualmente de la placa, la cual se encuentra envuelta y protegida por la caja, la cual viene con las siguientes cosas:

  • Placa base Asus Sabertooth Z170S.
  • Chapa trasera.
  • Manual de instrucciones y guía rápida.
  • Kit de instalación para procesadores Intel.
  • Disco CD con drivers.
  • 2 x Set de Cables SATA.
  • Tornillo para conectar disco M.2.
  • Filtro para chapa trasera.
  • Cable SLI.
Especificaciones ⇓

Las especificaciones de la placa madre son las siguientes:

ASUS Sabertooth Z170 S
Soporte CPU Celeron, Core i3, Core i5, Core i7, Pentium
Chipset Intel Z170
Soporte de Memoria Soporta cuatro memorias DDR4

DDR4 2400/2133 MHz

Soporta memoria no-ECC, unbuffered
Soporta modo Doble Canal
Soporta Intel Extreme Memory Profile (XMP)

Máximo de Memoria 64 GB
Gráficas Integradas 1 Puerto HDMI con soporte para resoluciones: 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz

1 puerto DVI-D con soporte para resoluciones: 4096 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz

 Puertos de Expansión 2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 3.0/2.0 x16 (max at x4 mode)
3 x PCIe 3.0/2.0 x1
Puertos de Almacenamiento Intel® Z170 chipset:
2 x SATA Express port
4 x SATA 6.0 Gb/s ports
1 x M.2 x4 Socket 3
6 x SATA 6Gb/s port(s), gray
Puertos USB Intel® Z170 chipset :
6 x USB 3.0/2.0 port(s) (2 at back panel, blue, 4 at mid-board)
Intel® Z170 chipset :
8 x USB 2.0/1.1 port(s) (4 at back panel, black, 4 at mid-board)
ASMedia® USB 3.1 controller :
1 x USB 3.1/3.0/2.0 port(s) (1 at back panel, teal blue, Type-A)
ASMedia® USB 3.1 controller :
1 x USB 3.1/3.0/2.0 port(s) (1 at back panel, , Type-C, Reversible)
Audio Integrado  Realtek® ALC1150 8-Channel High Definition Audio CODEC
Conectividad Intel I219V

1 x Gigabit LAN Controller(s)

Conectores Traseros 1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
1 x USB 3.1 (teal blue)Type-A
1 x USB 3.1 Type-C
4 x USB 2.0
2 x USB 3.0 (blue) (one port can be switched to USB BIOS Flashback)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback Button(s)
1 x 8-channel Audio I/O
1 x TUF Detective USB port
Conectores Internos 1 x AAFP connector
2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x SATA Express connector: , Compatible with 4 x SATA 6.0 Gb/s ports
1 x M.2 Socket 3 with M Key design, type 2242/2260/2280/22110 storage devices support (Supports both SATA & PCIE SSD)
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (4 -pin)
1 x CPU OPT Fan connector(s) (4 -pin)
6 x Chassis Fan connector(s) (4 -pin)
2 x Assistant Fan connector(s) (1 x 3 -pin, 1 x 4 -pin, [White])
1 x S/PDIF out header(s)
1 x Thunderbolt header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x System panel(s) (Q-Connector)
1 x 5-pin EXT_FAN(Extension Fan) connector
1 x Chassis Intrusion connector(s)
1 x DRCT header(s)
1 x MemOK! button(s)
3 x Thermal sensor connector(s)
1 x CPU OV
1 x Clear CMOS jumper(s)
1 x Water Pump header (4-pin)
1 x 14-1 pin TPM connector
Formato y Dimensiones Formato ATX (30.5 cm x 23.5 cm)

BIOS ⇓

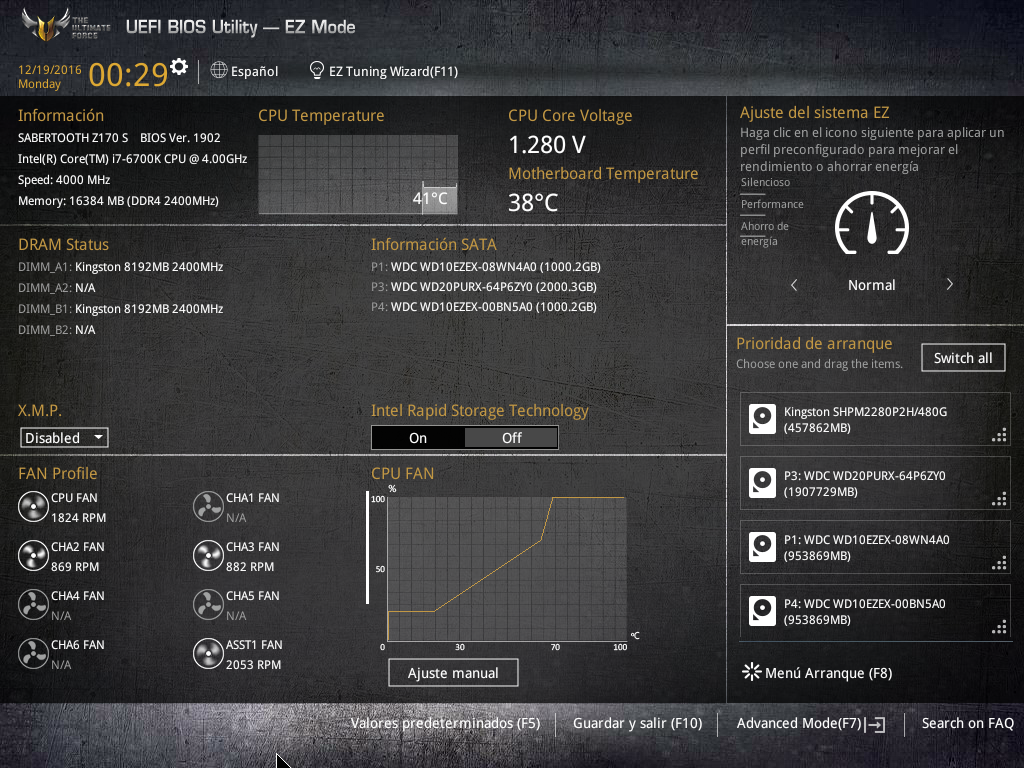

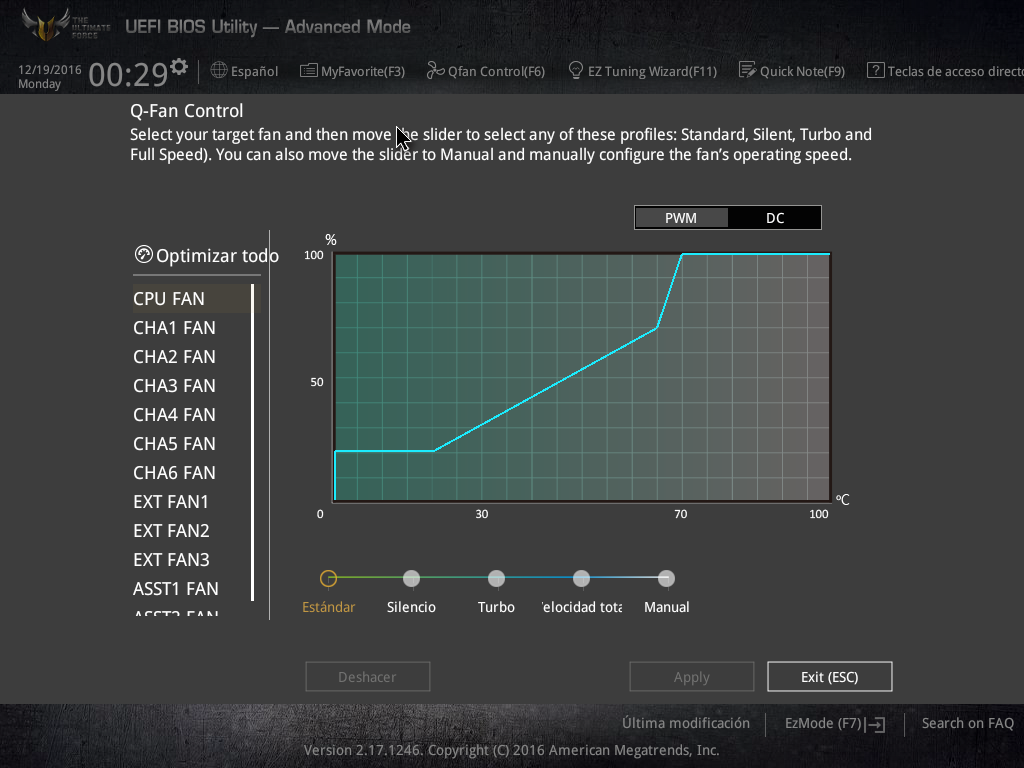

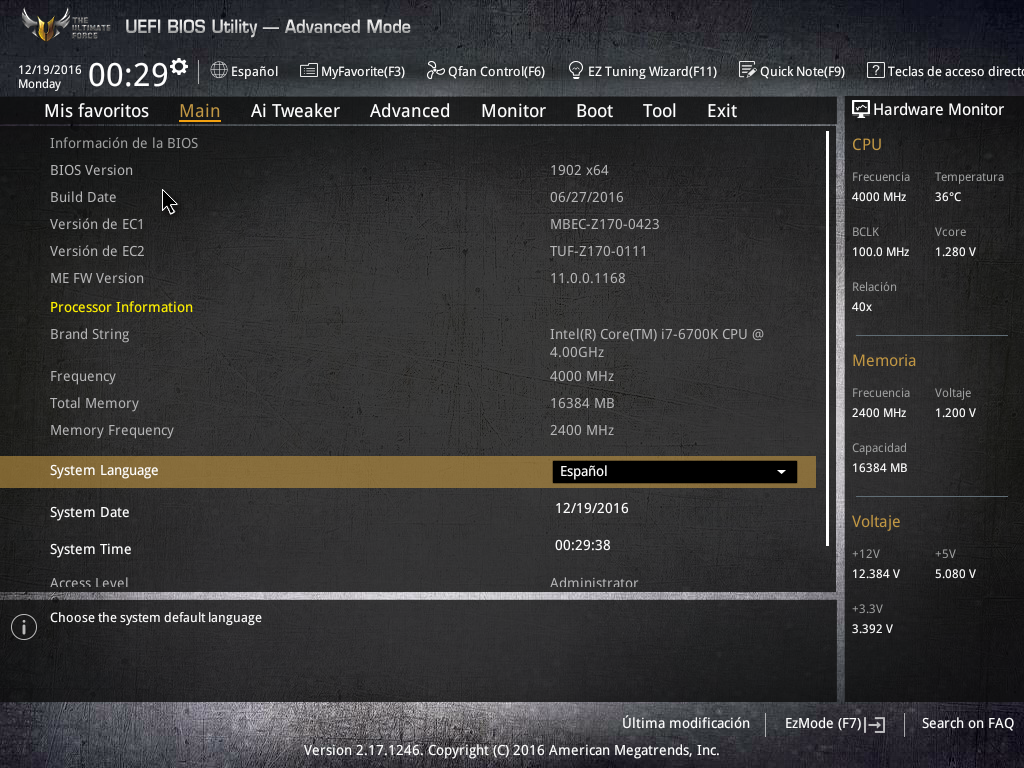

El sistema de BIOS de esta placa madre cuenta con dos modos, el sencillo para usuarios básicos y el modo avanzado, el cual está orientado para gente conocedora en configuraciones personalizadas o gente que realiza overclocking, además una ventaja en comparación a otras BIOS es que el sistema se encuentra en idioma español.

Plataforma de Prueba ⇓

Plataforma Intel
Procesador Intel Core I7 6700 K
Placa Madre ASUS Z170 Sabertooth
RAM HyperX Fury 16GB 2400 MHz
Tarjeta Grafica NVIDIA GTX 980
Disco Duro SSD SP 240GB
Gabinete N/A
Refrigeración
Software
Sistema Operativo Windows 10 PRO 64 bits
Programas de Pruebas
Winrar 5.40 64 bits

Metologia de prueba

Las siguientes pruebas serán realizadas con los programas que arriba mencionamos, dejando la configuración proveniente de fábrica. Toda prueba se realizará tres veces, para así cerciorar y verificar la fidelidad de estas.

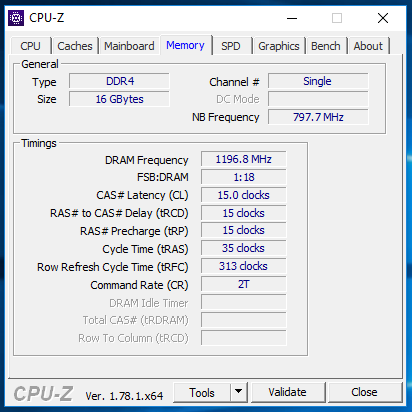

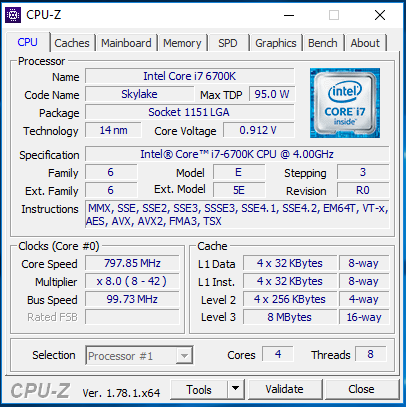

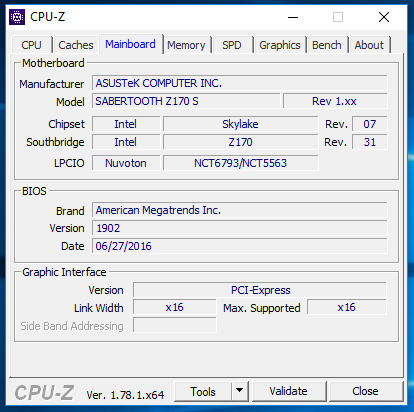

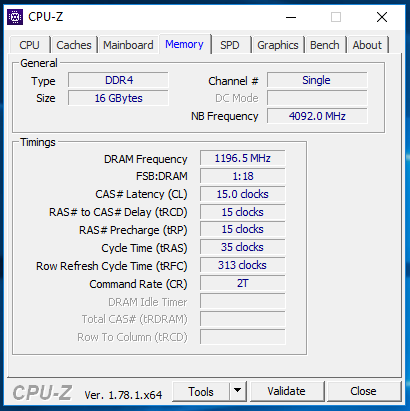

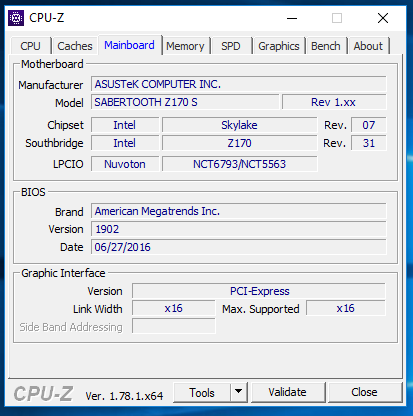

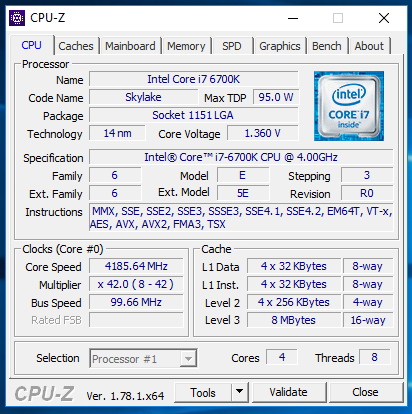

Capturas CPU-Z

Modo de funcionamiento inactivo (idle) ⇑

Modo de funcionamiento con tareas (full) ⇑

Pruebas en Winrar:


Conclusión

La ASUS Sabertooth Z170 S, es una placa madre que cuenta con diseño y calidad, si eres de lo que gusta tener estilo y calidad en sus PC, esta tarjeta cumple todo lo anterior mencionado, ya que por sus especificaciones, cumple con el rendimiento esperado en la actualidad, siendo sus especiaciones lo suficiente para poder armar un sistema de gama alta sin mayores dificultades, utilizando última tecnología en esta placa, además de la calidad y rendimiento que nos puede ofrecer los procesadores Intel Core de 6ta generación.

Su valor comercial la hace una perfecta opción para entrar al mundo de los procesadores Intel, ofreciendo características de alto a nivel a costo bastante accesible versus a otras alternativas del mercado, con ello sumando todo el respaldo que la marca ASUS nos puede ofrecer.
