Estas semanas y gracias a ASUS Republic of Gamers, tuvimos la posibilidad de probar la placa madre ROG Strix Z390-E Gaming con socket 1151 de Intel para procesadores de 8va y 9na generación. Además, cuenta con tecnología Intel Optane, soporte para SLI (NVIDIA) y Crossfire (AMD), además de la compatibilidad con Aura Sync.

A continuación, daremos a conocer las especificaciones con la que cuenta la ROG Strix Z390-E Gaming según el fabricante:

Ver ficha del producto
ASUS ROG Strix Z390-E Gaming
CPU Intel Socket 1151 9th/8th Gen Intel Core, Pentium Gold & Celeron Procesadores.
Chipset Intel Z390
Memoria 4 x DIMM, Max. 64GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Gráficos Integrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DisplayPort ports
– Supports HDMI with max. resolution 4096 x 2160 @ 30 Hz
– Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz *1
Soporte Multi-GPU Supports NVIDIA® 2-Way SLI™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Slots 2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 3.0/2.0 x16 (max at x4 mode)
3 x PCIe 3.0/2.0 x1
Almacenamiento Intel® Z390 Chipset :
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (both SATA & PCIE mode)*2
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
6 x SATA 6Gb/s port(s)
Support Raid 0, 1, 5, 10
Intel® Optane™ Memory Ready
LAN Intel® I219V
Anti-surge LANGuard
ROG GameFirst Technology
Internet Inalámbrico Intel® Wireless-AC 9560
Wi-Fi 802.11 a/b/g/n/ac
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMO
Bluetooth Bluetooth® 5.0
Audio ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
– Dual OP Amplifiers
– Impedance sense for front and rear headphone outputs
– Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
– High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
– SupremeFX Shielding Technology
– Supports up to 32-Bit/192kHz playback *2
Audio Feature :
– SupremeFX Shielding™ Technology
– Optical S/PDIF out port(s) at back panel
– Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
– Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
– Sonic Radar III
– Sonic Studio III + Sonic Studio Link
Puertos USB Intel® Z390 Chipset :
1 x USB 3.1 Gen 2 front panel connector port(s)
Intel® Z390 Chipset :
4 x USB 3.1 Gen 2 port(s) (3 x Type-A+1 x USB Type-CTM)
Intel® Z390 Chipset :
4 x USB 3.1 Gen 1 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z390 Chipset :
6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board)
Funciones Exclusivas ROG ROG Exclusive Software
– RAMCache III
– CPU-Z
– GameFirst V
– Sonic Studio III + Sonic Studio Link
– Sonic Radar III
Funciones Especiales OC Design – ASUS PRO Clock Technology
– Full BCLK range for extreme overclocking performance
5-Way Optimization by Dual Intelligent Processors 5
– 5-Way Optimization tuning key perfectly consolidates TPU Insight, EPU Guidance, DIGI+ VRM, Fan Expert 4, and Turbo App
AI Overclocking
ASUS Optimem II:
– Improved DDR4 Stability
AURA :
– Aura Lighting Control
– Aura RGB Strip Headers
– Aura Lighting Effects Synchronization with compatible ASUS ROG devices
– Aura Addressable Strip Header(s)
ASUS Exclusive Features :
– MemOK! II
– AI Suite 3
– Ai Charger
– Armoury Crate
– Pre-mounted I/O Shield
– ASUS NODE: hardware control interface
ASUS EZ DIY :
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
ASUS Q-Design :
– ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
– ASUS Q-Slot
– ASUS Q-DIMM
Gaming Aesthetics :
– 3D printing friendly
– AURA-RGB Lighting
Digi+VRM
M.2 Onboard(The latest transfer technologies with up to 32Gb/s data transfer speeds)
DIY Friendly Design
Procool
– SafeSlot
– Digi+ VRM
– DRAM Overcurrent Protection
– Highly Durable components
– ESD Guards
Puertos I/O 1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.1 Gen 2 (3 x Type-A+1 x USB Type-CTM)
2 x USB 3.1 Gen 1
2 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x ASUS Wi-Fi Module
Puertos Internos 1 x Aura Addressable Strip Header(s)
1 x AAFP connector
2 x Aura RGB Strip Header(s)
1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
6 x SATA 6Gb/s connector(s)
1 x M.2_FAN connector
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x System panel(s) (Chassis intrusion header is inbuilt)
1 x 5-pin EXT_FAN(Extension Fan) connector
1 x MemOK! II switch(es)
1 x Thermal sensor connector(s)
1 x CPU OV
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x 14-1 pin TPM connector
1 x COM port header
1 x AIO PUMP Header
1 x USB 3.1 Gen 2 front panel connector
Accesorios User’s manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
1 x CABLE TIE BLACK
1 x SLI HB BRIDGE(2-WAY-M)
1 x ROG Strix stickers
1 x Assistant Fans(40mm)
1 x screws for Assistant Fan(s)
1 x ROG Door Hanger(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
Bios 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, SM BIOS 3.1, ACPI 6.1
Tamaño ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

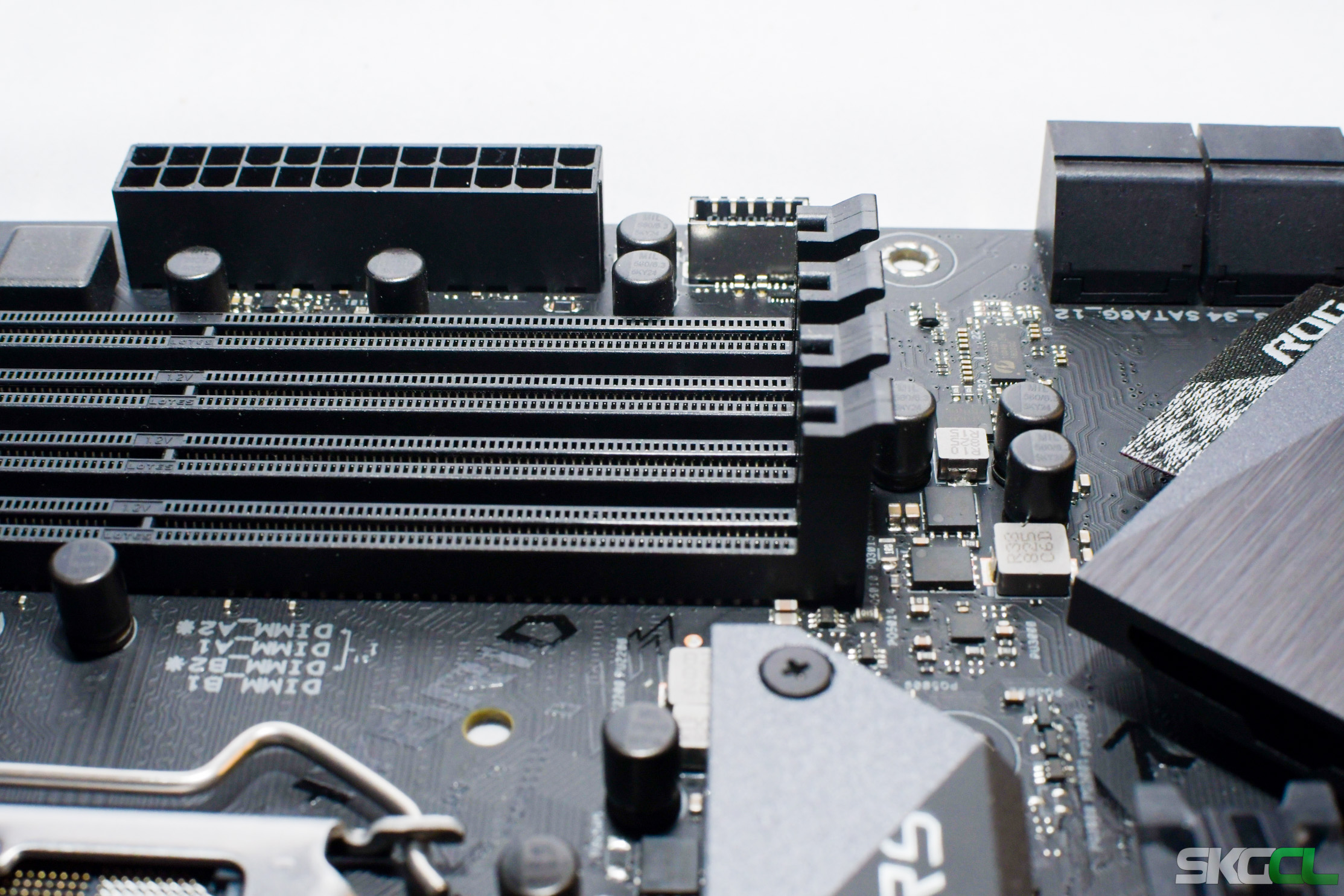

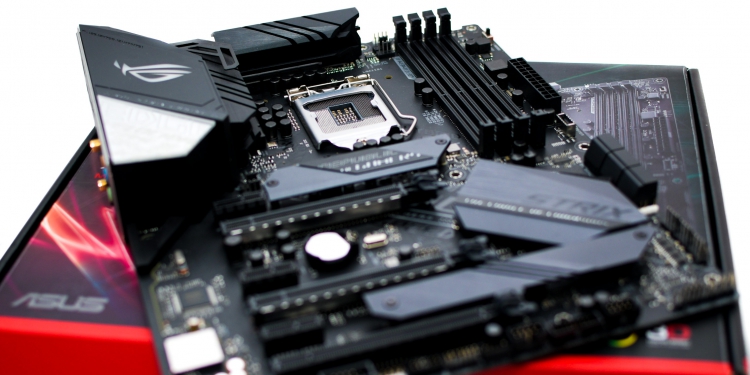

Ya una vez fuera del empaque, podemos ver la placa madre de formato ATX, la que soporta 4 slot de memorias DDR4, soporte de 6 puertos SATA compatible con RAID y 2 puertos M.2. con refrigeración integral. También cuenta con USB 3.1 Gen 2 Tipo A y Tipo C.

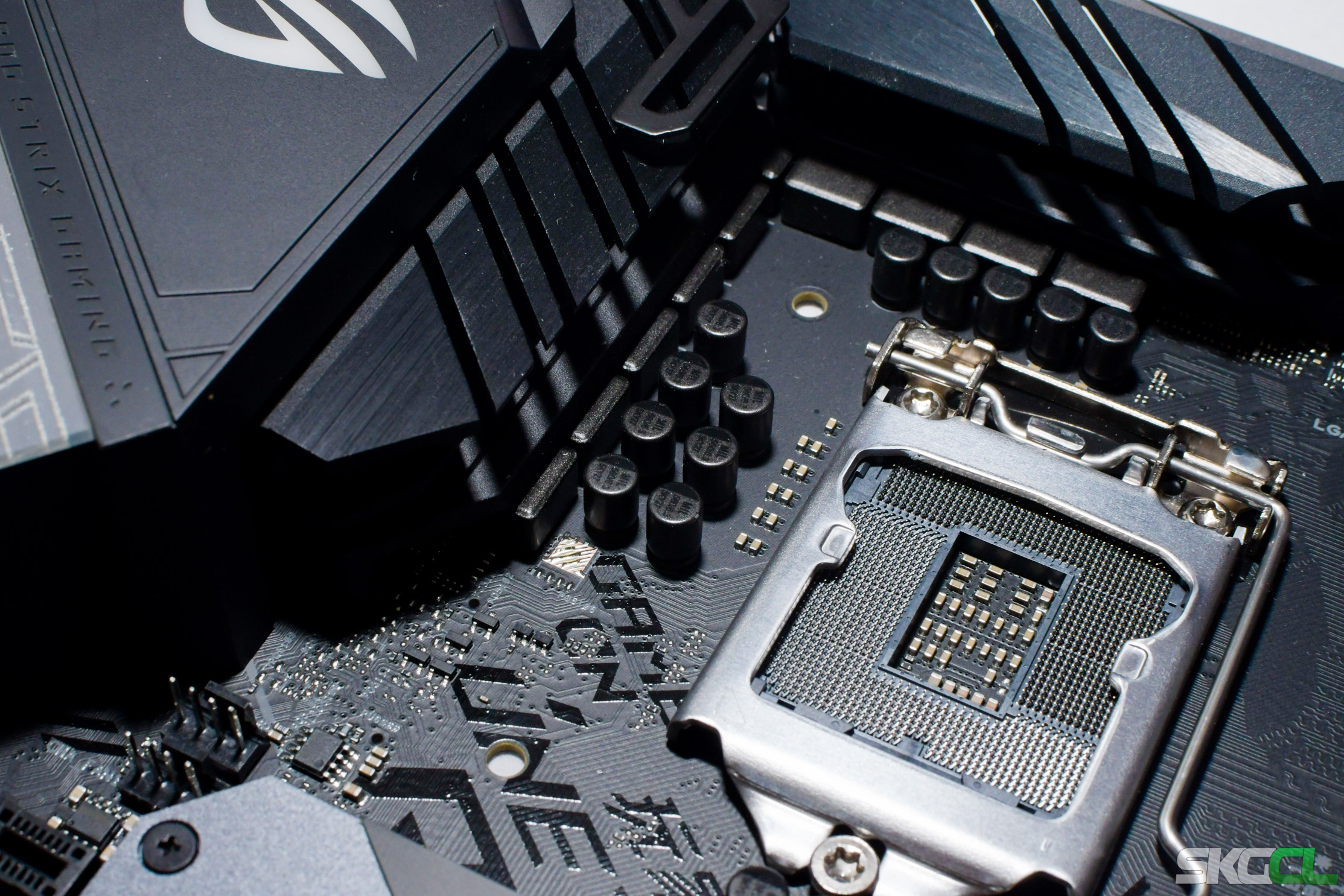

En lo que respecta al soporte del procesador, la ASUS ROG Strix Z390-E Gaming es compatible con procesadores Intel Core de 8va y 9na generación con socket LGA1151, ya que cuenta con un chipset Intel Z390.

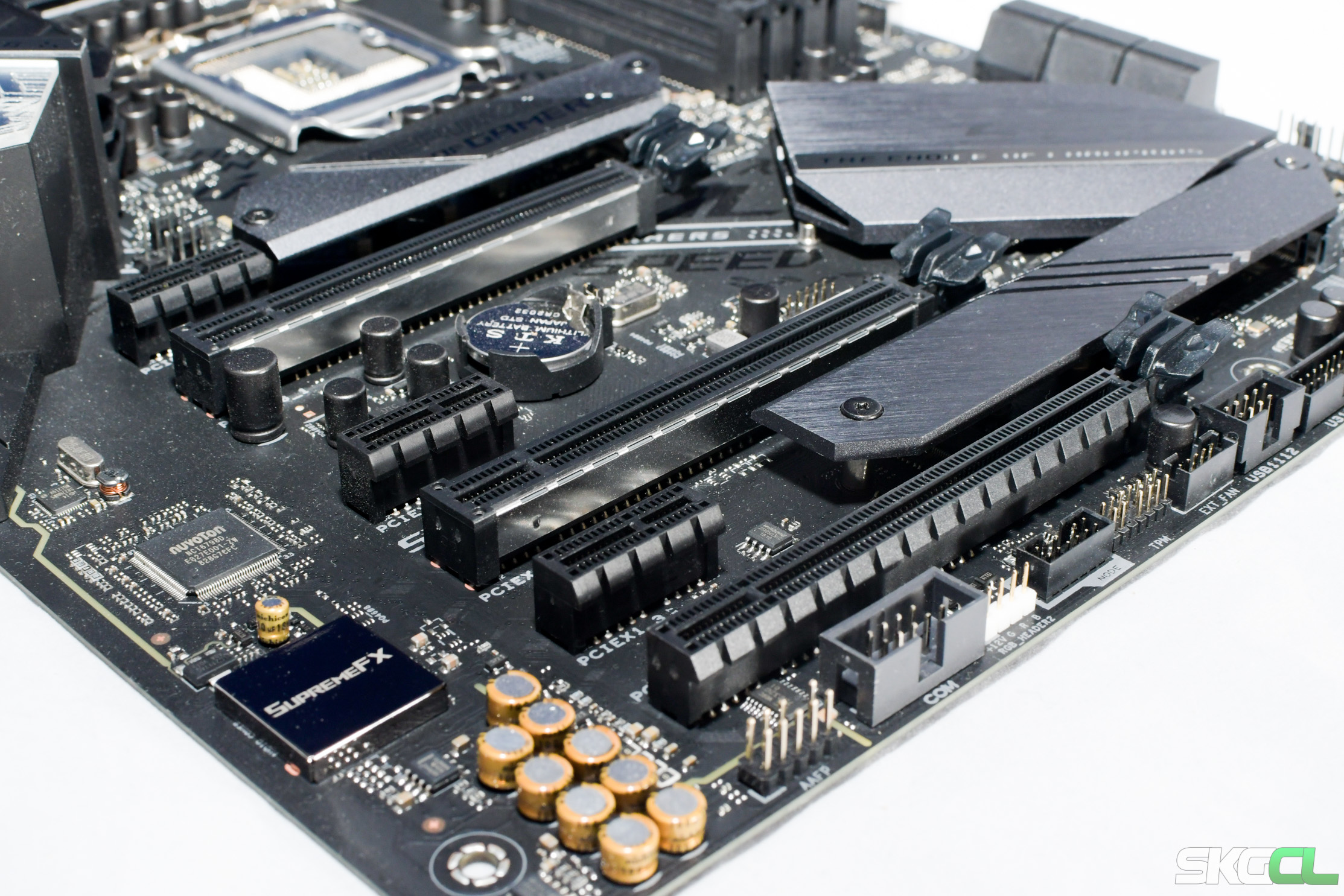

Sobre el soporte de GPUs, esta cuenta con tres puertos PCle, de los cuales dos puertos PCIe se encuentra reforzados con acero para de esta forma brindar soporte a tarjetas de gran envergadura y peso como la NVIDIA RTX 2080 TI o la AMD Radeon VII.

En temas de redes, la placa incluye un conector Intel Gigabit Ethernet y una antena Wi-Fi Intel 2×2 802.11ac, para de esta forma, no depender de accesorios externos para conectarse a las redes WI-Fi, en caso de no contar con un cable de red.

La Placa Madre también cuenta con tonalidades grises y varios detalles que identifican a la marca ASUS ROG, y los cuales una vez sincronizado y conectado con Aura Sync RGB, esta se ilumina con distintos colores.

Pruebas:

Para la realización de las pruebas, utilizaremos la Placa Madre con un procesador Intel Core de novena generación, memorias DDR4 de HyperX, una fuente de poder Cooler Master y una tarjeta grafica NVIDIA.

Plataforma de Prueba
Procesador Intel Core i7-9700K
Placa Madre ASUS ROG Strix Z390-E Gaming
Memorias HyperX Fury 32GB
Fuente de Poder
Tarjeta Gráfica NVIDIA ASUS Strix 2080 Ti
Almacenamiento SSD WD Green 120 GB
Gabinete
Refrigeración
Ventiladores
Software
Prueba de Sistema WinRAR 5.61 (64 bits).

Crystal Disk Mark 6.0.2 x64

Aida64 Extreme 5.99

3D Mark

PC Mark 10

Sistema Operativo Windows 10 Pro 64 bits

Cabe destacar que para este punto, todo resultado obtenido por las aplicaciones anteriormente mencionadas fueron realizadas tres veces, todo esto por el motivo para evitar resultados alterados o que no sean en su totalidad confiables.

WinRAR:

Crystal Disk SATA:

Aida64:

Conclusión:

Finalmente, la ASUS ROG Strix Z390-E Gaming es una placa madre con grandes prestaciones a un valor intermedio (Valor aproximado de $235.880 pesos chilenos en tiendas nacionales y $239 dólares en el extranjero), pero que, si eres de los que busca conseguir rendimiento, calidad y personalización, esta placa te podrá ofrecer todo lo anterior sin mayores inconvenientes, gracias a todas sus componentes, compatibilidad y funciones con las cuales cuenta.

Referente a la transferencia y almacenamiento, la placa madre cuenta con dos ranuras M.2, seis puertos SATA con soporte para RAID y tres puertos USB 3.1 Gen2 Tipo A, un USB 3.1 Gen2 Tipo C, dos puertos USB 3.0 Tipo A y dos puertos USB 2.0, para de esta forma ofrecernos rendimiento en velocidades de transferencia y lectura de información.

En temas de calidad, la ASUS ROG Strix Z390-E Gaming está equipada con componentes Super Allow Power 2, los cuales nos ofrecen maximizar la durabilidad y la estabilidad en el funcionamiento de nuestra computadora día a día.

Sobre la personalización de la Placa Madre, esta cuenta con soporte de Aura Sync, el que fácilmente se puede sincronizar con otros dispositivos y mantener una armonía en lo que respecta a iluminación RGB, adicionalmente esta iluminado el ojo de ROG y Strix, para de esta forma destacar los componentes de la computadora.
