ASUS ROG STRIX Z490-E GAMING – Review en Español

En el mercado de procesadores, la competencia entre Intel y AMD es algo que todo el que quiere iniciarse en los computadores dedicados al gaming debe escoger, y es por este mismo motivo que gracias a Intel y ASUS, les traemos la revisión de la placa madre ASUS ROG Strix Z490-E Gaming, la cual es fabricada para procesadores Intel de decima generación compatible con el socket 1200.

Entre las características principales de la ASUS ROG Strix Z490-E Gaming, contamos con hasta 6 ranuras PCIe, las que además nos ofrecen soporte para múltiples GPU por parte de NVIDIA o AMD, doble ranura M.2 PCIe x4, junto también con la tecnología Wi-Fi 6 y Ethernet 2.5 Gb, para de esta forma aprovechar mayores velocidades de internet.

Adicionalmente, esta placa madre cuenta con 4 slot de memorias RAM, las que nos permitirán conectar memorias con velocidades de hasta 4.800 Mhz y teniendo un máximo de 128 GB DDR4.

Pero antes de comenzar a profundizar cada punto de esta placa madre, conozcamos las especificaciones compartidas por el fabricante:

Unboxing

Siguiendo el diseño de los empaques de las placas madre ROG Strix, esta viene en una llamativa caja de cartón grueso, en la que podemos observar en su parte frontal de las principales tecnologías y características que cuenta esta placa madre, junto a lo que es una imagen de referencia del producto y su modelo. En la parte de atrás, encontraremos con mayor detalle las características del producto, entre otras informaciones relevante.

Una vez abierta, nos encontraremos con la ROG STRIX Z490-E GAMING, la que viene protegida dentro de una bolsa de plástico antiestática y acolchada dentro de la caja de cartón. Debajo de la placa, encontraremos una serie de accesorios, los cuales graficamos a continuación.

El bundle se encuentra conformado por los siguientes elementos:

• 1 x Placa Madre ROG STRIX Z490-E GAMING.
• 1 x ASUS Fan.
• 4 x Cables SATA 6GB/s.
• 1 x Disco DVD con drivers.
• 1 x MOS Cooling kit (fan bracket and 40mm x 40mm fan).
• 1 x Tira de pegatinas ROG Strix.
• 1 x Cable de extensión RGB (80 cm).
• 1 x Cable de extensión LED.
• 1 x Thermistor cable(s)
• 1 x Carta de agradecimiento ROG.
• 1 x 2 en 1 Rubber pad.
• 1 x Antena Wi-Fi.
• 1 x M.2 SSD screw packagess

Diseño y Características

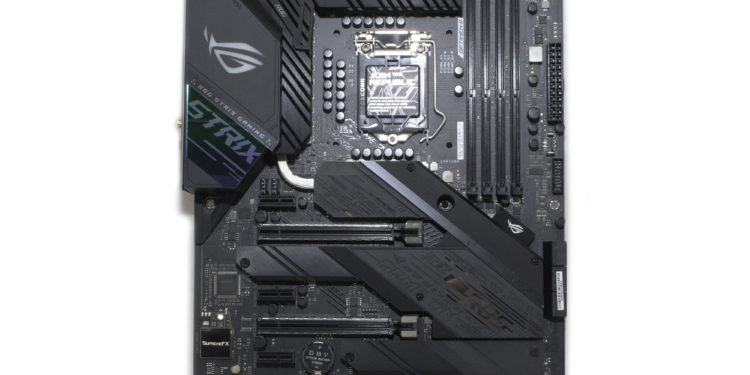

Como ya es de costumbre en la línea ROG Strix, los colores oscuros dominan en la placa madre ROG STRIX Z490-E GAMING, en donde se destaca un degrade morada a rosada en el Strix ubicado justo debajo del logotipo de ojo de Republic of Gamers. Además, veremos algunos detalles con profundidad, aprovechando los espacios de los distintos disipadores. Por último, algo que no puede faltar en el logotipo de ROG, es que este cuenta con iluminación RGB una vez conectada a la alimentación.

En lo que respecta a disipación, la ROG STRIX Z490-E GAMING cuenta con dos bloques de disipadores pasivo en la parte superior, los que mantendrán controlada las temperaturas del VRM de 14 + 2 fases. El diseño aleteado de estos disipadores proporcionará un flujo de aire constante, el que permitirá un mejor control y así mantener a raya la temperatura de estos componentes.

En la parte inferior de la placa nos encontraremos con un total de tres disipadores, en donde dos de estos son los disipadores para las unidades de almacenamiento SSD M.2, los cuales son fabricados en aluminio. El último disipador es el que protege el chipset de la placa madre.

VRM y fases de alimentación

Sobre la alimentación de la ROG STRIX Z490-E GAMING, esta cuenta con una configuración de 16 fases, las cuales 14 son destinada para el Vcore (Voltaje del núcleo de la CPU) y otras 2 para el SoC (System on a Chip). Esta cantidad de Vcore, hace que la placa madre ROG STRIX Z490-E GAMING sea perfecta para llevar a los limites en overclocking a los procesadores Intel de decima generación. También cuenta con un VRM adicional, que se ubica bajo el disipador, el que se encargará de gestionar las ranuras de expansión.

El suministro de alimentación de la ROG STRIX Z490-E GAMING se basa en dos conectores EPS, el primero de 4 pines y otro completo de 4 + 4 pines. Estos conectores están fabricados con pines solidos de la marca ProCool II, los que nos entregarán confianza y calidad en la alimentación de corriente a nuestra placa.

Socket, chipset y memoria RAM

Llegando al punto del socket soportado y del chipset integrado en la ROG STRIX Z490-E GAMING, destacamos que el socket de esta placa madre es LG1200, el que está acompañado por el nuevo chipset lanzado durante el Q2 del 2020, nos referimos al Z490, el que nos ofrece compatibilidad con los procesadores basados en la microarquitectura Intel de 14 mm de decima generación.

Entre las características principales del chipset Intel Z490 tenemos un total de 24 carriles PCIe 3.0. En temas de conectividad, nos ofrece un total de 14 USB, los cuales 10 son USB 3.2, en donde los fabricantes pueden utilizar 6 USB 3.2 Gen 2×1 (10Gb/s) Ports y/o 10 USB 3.2 Gen 1×1 (5Gb/s) Ports. Adicionalmente integra 14 USB 2.0. A lo referente a SATA, el chipset nos ofrece 6 puertos de alta velocidad de 6 Gb/s, lo incluye compatibilidad con sistemas RAID 0,1, 5 y 10. La configuración de los puertos PCI Express es de
1×16 o 2×8 o 1×8+2×4.

En el apartado de soporte de memoria RAM, la ROG STRIX Z490-E GAMING cuenta con 4 ranuras que nos permitirán conectar hasta un máximo de 128 GB DDR4. Estas ranuras cuentan con el soporte Dual Channel, tecnológica OptiMem II y soporta memorias ECC Mode. Las velocidades soportadas para procesadores Intel es de hasta 4600+ Mhz.

Almacenamiento y ranuras PCIe

En temas de almacenamiento, la ROG STRIX Z490-E GAMING nos ofrece la posibilidad de conectar 6 unidades de almacenamiento vía SATA con velocidades de hasta 6Gb/s, siendo de esta manera puerto SATA III. Por otro lado, también contaremos con dos ranuras para unidades de almacenamiento M.2 PCIe x4, los cuales nos permitirán conectar unidades hasta el formato 22110.

Como siempre, para sacar un máximo provecho de los componentes de nuestro PC conectados a través de PCIe, ASUS nos destaca lo siguiente:

• El puerto M.2_1 está conectado directamente a los 4 carriles PCIe de la CPU, lo que significa que no comparte bus con nadie más, y nos permitirá obtener mayor rendimiento en temas de velocidad.
• El puerto M.2_2, el que se encuentra ubicado abajo del chipset, está conectado a 4 de sus carriles, y comparte bus con el puerto SATA6G_5 y 6, por lo que si utilizamos dicho puerto para conectar un segundo M.2, el puerto SATA 5 y 6 quedarán inhabilitados.

Refiriéndonos a los puertos PCIe, la ROG STRIX Z490-E GAMING cuenta con 6 puertos PCIe, de los cuales 3 son de formato completo, y dos de esto cuenta con reforzamiento de chapa de acero exterior, permitiéndonos conectar tarjetas de vídeo de gran tamaño sin la preocupación de doblar o dañar el puerto debido al peso. El tercer puerto PCIe no cuenta con reforzamiento. El resto de los puertos PCIe son de formato X1.

• Las dos primeras ranuras (PCIEX16_1 y PCIEX16_2) funcionan en configuración x16/x0, y en el caso de usar la segunda ranura, estás funcionan en modalidad x8/x8, y están conectadas directamente al CPU. Cabe destacar que si utilizamos dos tarjetas de vídeo, al solo contar con 16 carriles no se podrá aprovechar la máxima potencia de ambas tarjetas graficas.
• La tercera ranura PCIEX16_3 de formato completo está conectado a los 4 carriles del chipset, así que funcionará solamente en modalidad x4 y no comparte bus con ninguna otra conexión.
• Las tres ranuras más pequeñas (PCIEX1_1, PCIEX1_2 y PCIEX1_3) también se conectan a través del chipset y no comparte bus con ningún otro conexión.

Cabe destacar que la ROG STRIX Z490-E GAMING permite la utilización de dos tarjetas de vídeo por medio de la tecnología CrossFireX, como también conectar dos tarjetas de video NVIDIA a través de la tecnología SLI.

Conectividad de red y tarjeta de sonido

La ROG STRIX Z490-E GAMING cuenta con una tarjeta de sonido SupremeFX S1220A, el que es un codec fabricado por Realtek, pero que es personalizado por el fabricante. Este chipset nos entregará audio de alta definición en calidad 32bit/192kHz con 8 canales con capacidad para 120 dB SNR de salida y 113 dB SNR de entrada en grabación.

A lo referente a red, la ROG STRIX Z490-E GAMING cuenta con un chip de 2.5 Gb, el que específicamente es el Intel I225-V de nueva generación, el que además soporta la misma velocidades de ancho de banda en red cableada. Ya que adicionalmente, también cuenta con conectividad Wi-Fi 6 integrada gracias a la tarjeta 2230 M.2 CNVi Intel AX201 que se encuentra instalada sobre una ranura M.2 justo en el panel de puertos trasero. Adicionalmente, la tarjeta Intel AX201 nos ofrece conectividad vía Bluetooth, en su versión 5.1.

Puertos traseros y conexiones internas

En lo que refiere a conectividad, la ROG STRIX Z490-E GAMING cuenta en su parte trasera con los siguientes puertos:

• 1 x Puerto HDMI 14b.
• 1 x Puerto DisplayPort 1.4.
• Botón BIOS FlashBack
• 4 x USB 2.0 Type-A.
• 3 x USB 3.2 Gen2 Type-A (rojos).
• 1 x USB 3.2 Gen2 Type-C.
• 2 x USB 3.2 Gen1 (azules).
• 1 x RJ45 2.5 Gb.
• 2 x salidas de antena 2T2R.
• 1 x Salida óptica de audio S/PDIF.
• 5 x Jack de 3,5 mm.

Si bien no todos los puertos USB son de alta velocidad, se destaca que de los 10 que tendremos en total, 4 trabajan a 10 Gb/s, mientras que otros 2 a 5 Gb/s. Las entradas de vídeos, para aquellos usuarios que no desean conectar una tarjeta de video, contamos con dos puertos de salida de video, en donde el puerto DisplayPort será el que entregue mayor calidad de imagen con soporte de resolución 4K (4096x2304p) a 60 Hz, mientras que el HDMI solo nos entregará una tasa de refresco de 30 Hz.

Respecto a los botones de recuperación en caso de falla o mala actualización de BIOS, contamos con el botón de BIOS Flashback el que lo encontraremos en el panel trasero, mientras que el Clear CMOS, en esta ocasión ha sido movido a solo un jumper ubicado en el interior del PCB.

Ya revisando los puertos ubicados en el interior de la ROG STRIX Z490-E GAMING, esta cuenta con lo siguiente:

• 8 x Cabeceras para ventilación de 4 pines (4 ventiladores, 4 bomba de agua + ventilador incluido para VRM + posible ventilador en ranuras M.2).
• 2 x Conectores de 4 pines para tiras LED AURA de 2ª generación.
• 2 x Conectores de 4 pines para tiras LED AURA RGB.
• Conectores F_Panel.
• Cabecera Audio frontal AAFP.
• 1x USB 3.2 Gen2 Type-C.
• 1x USB 3.2 Gen1 Type-A (soporta 2 puertos).
• 2x USB 2.0 (soporta 4 puertos).
• 1x Conectores para tarjeta Thunderbolt.
• 1x TPM 2.0.
• 1x Cabecera para termistor de temperatura.
• Jumper Clear CMOS.
• Jumper par CPU modo Over Voltage.

Algo que notamos de primera vista, es que en esta entrega no contamos con botón de encendido o reseteo directamente desde la misma PCB.

Sistema de Prueba

[Foto]

Luego de la profunda revisión de la ROG STRIX Z490-E GAMING, ahora nos toca probar el rendimiento que nos ofrece esta placa madre instalando algunos de los componentes requeridos, siendo estos los siguientes:

BIOS

Texto

Pruebas de Experiencia

Para poder ver el rendimiento que podemos lograr con la ROG STRIX Z490-E GAMING, junto a otros componentes, hemos realizado una serie de pruebas sintéticas, las cuales van de diversos videojuegos a pruebas con software como CrystalDisk, 3DMark, PCMark 10, entre otros softwares, pero antes de compartirles el resultado logrado con cada software, a continuación los dejamos con una vista previa de la configuración del equipo.

RESULTADOS EN PRUEBAS AL SSD M.2:

Para las pruebas de velocidad del SSD M.2, hemos utilizado el software Crystaldisk Mark, para obtener las velocidades de escritura y lectura, cabe destacar que el rendimiento depende tanto de la unidad SSD M.2 y del puerto PCIe utilizado en la placa madre, y en donde los resultados los compartimos a continuación:

PRUEBA DE RENDIMIENTO EN VIDEOJUEGOS:

También hemos realizado una serie de pruebas basada en los FPS que nos puede entregar los componentes anteriormente mencionados en diferentes videojuegos, en donde para esto hemos evaluado en base a populares videojuegos como lo son Call of Duty: Modern Warfare y Counter-Strike: Global Offensive, como también algunos títulos exigentes y recientes como lo son Gear Tactics y Metro Exodus.

Para estas pruebas, cabe destacar que hemos utilizado la configuración de gráficos más alta disponible en cada título, y donde hemos destacado los FPS mínimo, máximo y promedio que podemos lograr con los componente y configuración del equipo. Cabe destacar que entre menos resolución y calidad grafica que configuremos cada título, más FPS nos rendirá y de esta manera una mejor experiencia nos entregará. También destacamos que obtener FPS en promedio por sobre los 60 FPS ya se considera como un resultado excelente.

A continuación les comparto la tabla de resultado en base a resolución:

RESULTADOS EN PRUEBAS CON RESOLUCIÓN 1920×1080 Y EN LA CALIDAD MÁS ALTA (Full HD).

Sobre 60 FPS en promedio se considera un buen resultado.

RESULTADOS EN PRUEBAS CON RESOLUCIÓN 2560×1440 Y EN LA CALIDAD MÁS ALTA (2K).

Sobre 60 FPS en promedio se considera un buen resultado.

Palabras finales:
